WIKA manual de instrucciones transmisor de présion, modelo A-10 77
11218720.15 07/2018 EN/DE/FR/ES
5. Puesta en servicio, funcionamiento

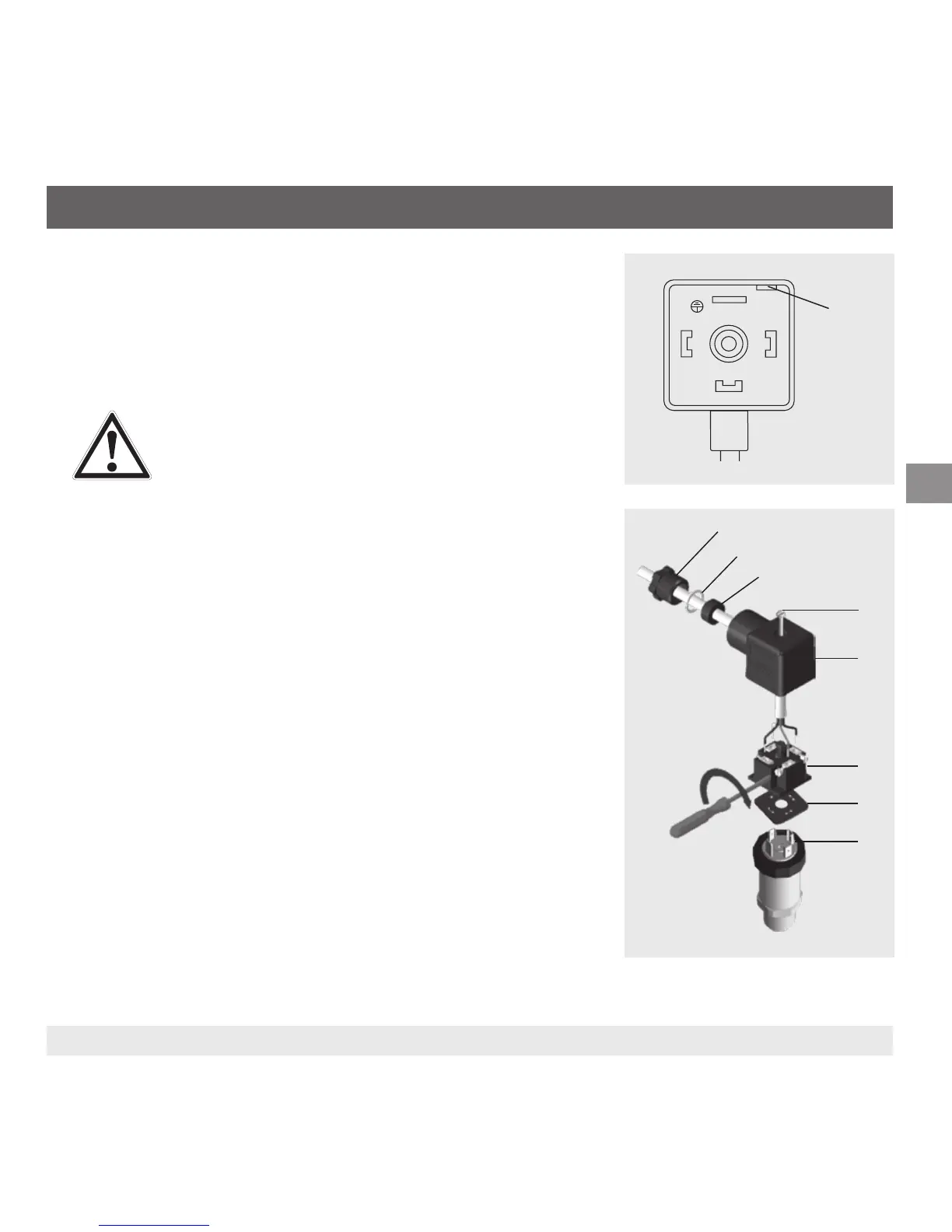

5.3 Montaje del conector angular DIN 175301-803
1. Soltar el tornillo (1).
2. Soltar el prensaestopas (2).
3. Desenchufar el conector angular (5) + (6) del instrumento.
4. ¡CUIDADO!
Montaje incorrecto
Daños en la junta de la caja angular.
▶
No desmontar el bloque de terminales (6) ejerciendo
presión a través del orificio del tornillo (1) o con el
prensaestopas (2).
Desmontar el bloque de terminales (6) del conector angular (5) haciendo
palanca en la ranura de montaje (D).
5. Pasar el cable por el prensaestopas (2), el anillo (3), la junta (4) y el
conector angular (5).
6. Conectar los extremos de los cables en el bloque de terminales (6) según
el esquema de conexión.
7. Montar a presión la carcasa angular (5) en el bloque de terminales (6).
8. Asegurarse de que las juntas no estén dañadas y que el prensaestopa
y las juntas estén montados correctamente para garantizar el tipo de
protección.
9. Cerrar el prensaestopas (2).
10. Colocar la junta plana (7) sobre los terminales de conexión del instrumen-
to.
11. Enchufar el conector angular (5) + (6) en el instrumento.
12. Apretar el tornillo (1).
(D)
(7)
(5)
(6)
(8)
(1)
(2)
(3)
(4)

WIKA A-10 Specifications

General

Ingress Protection	IP65, IP67
Material	Stainless steel
Output Signal	4 ... 20 mA, 0 ... 10 V, 0 ... 5 V, 1 ... 5 V
Accuracy	≤ ±0.5 % of span
Process Connection	1/4 NPT, 1/2 NPT
Electrical Connection	M12 x 1
Supply Voltage	12...30 V DC
