4. Aufbau und Funktion
4
3
2
1
8
7
6
5
4.4 Integrierter Datenlogger
Ab Firmware-Version 3.00 verfügt das CPG1000 über einen integrierten Datenlogger.
Dieser Datenlogger kann mit der Software CPGLog aktiviert und bedient werden. Hierzu
die separate CPGLog Betriebsanleitung beachten.
4.5 Externe Spannungsversorgung
Die Standardversion wird mit drei AA-Alkalibatterien geliefert. Bei der optional erhältlichen
Version mit einer externen Spannungsversorgung mit DC 24 V sind die Alkalibatterien nicht
installiert. Die DC 24 V Spannungsversorgung mit den Anschlussklemmen an der Rücksei-
te des Messgeräts verbinden. Auf korrekte Polarität achten. Keine Batterien einsetzen,
wenn eine externe Hilfsenergie verwendet wird.
WARNUNG!
Vor dem Verbinden des Netzgerätes mit dem Spannungsversorgungsnetz
ist sicherzustellen, dass die am Netzgerät angegebene Betriebsspannung
mit der Netzspannung übereinstimmt.
Präzisions-Digitalmanometer mit externem Netzteil werden ohne einge-
legte Batterien geliefert. Bei Betrieb mit einer externen Spannungsquelle
dürfen KEINE Batterien eingesetzt werden. Messgeräte mit externem
Netzteil sind nicht für explosionsgefährdete Bereiche zugelassen.
1) Druckanzeige
2) Aktuell eingestellte Einheit
3) Bargraph zeigt den aktuellen Druck grasch
an
4) Auswahl einer Kongurationsoption
Hintergrundbeleuchtung ein- und ausschal-
ten
5) Anzeige des MIN-/MAX-Wertes, Rückwärts-
blättern in der Menüanzeige
6) Durch Drücken Nullpunktabgleich durchfüh-
ren, Vorwärtsblättern in der Menüanzeige
7) Kongurationsmenü önen
8) Präzisions-Digitalmanometer ein- und
ausschalten

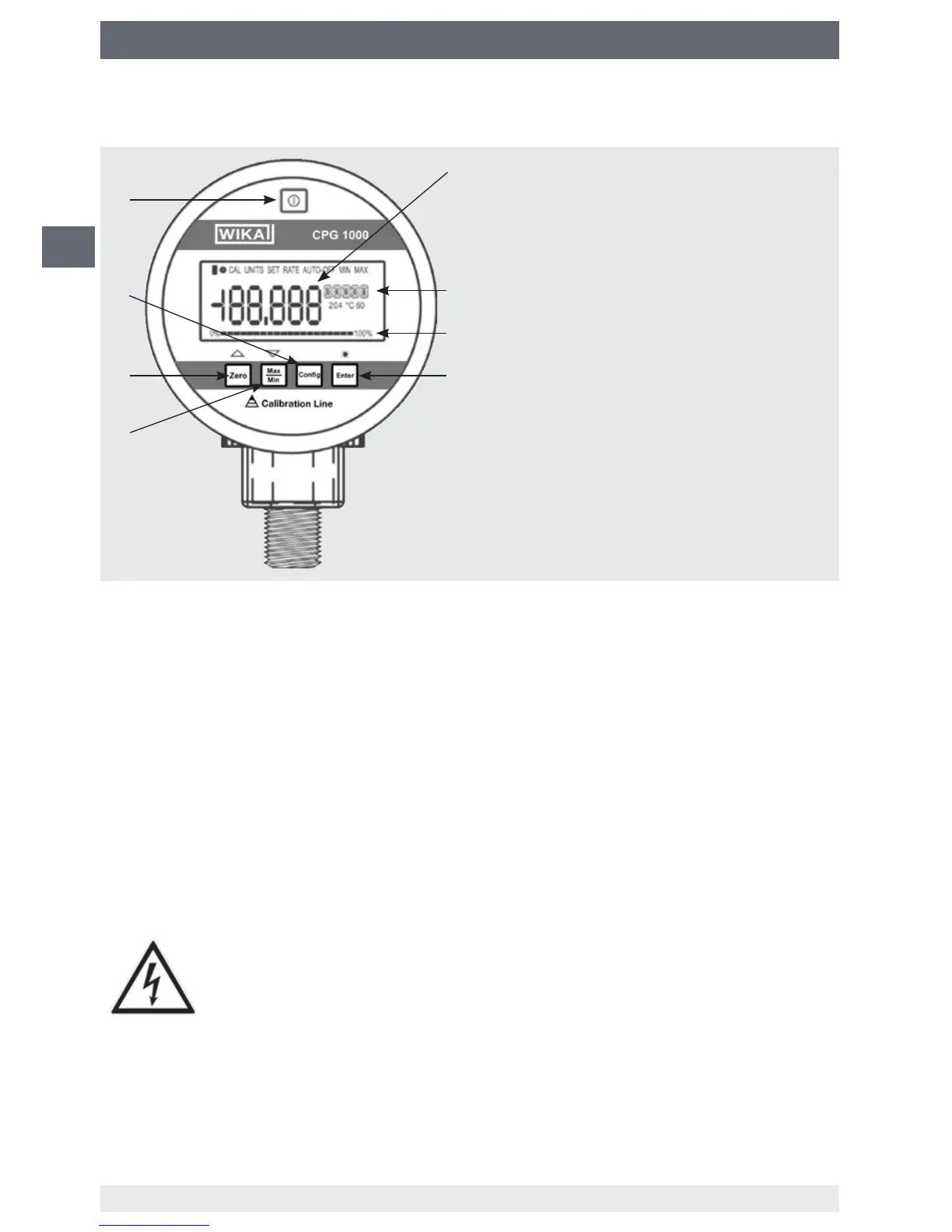

4.3 Frontfolie des CPG1000
