Die Buchse zum Anschluss der Schnittstelle kann auch für die Funktion als
Analogausgang benutzt werden. Hierfür ist ein entsprechendes Analoganschlusskabel zu
verwenden.
Die jeweilige Betriebsart „Schnittstelle“ oder „Analogausgang“ muss konfigu-
riert werden und beeinflusst die Batterielebensdauer!
1
Schnittstellenanschluss oder optionaler Analogausgang
2
Druckanschluss Kanal 1 (nur mit CPH6200-S1)
3
Druckanschluss Kanal 2 (nur mit CPH6200-S2)
4
Druckanschluss Kanal 1 (nur mit CPH6200-S2)
5
Anschluss Netzteil zur Spannungsversorgung

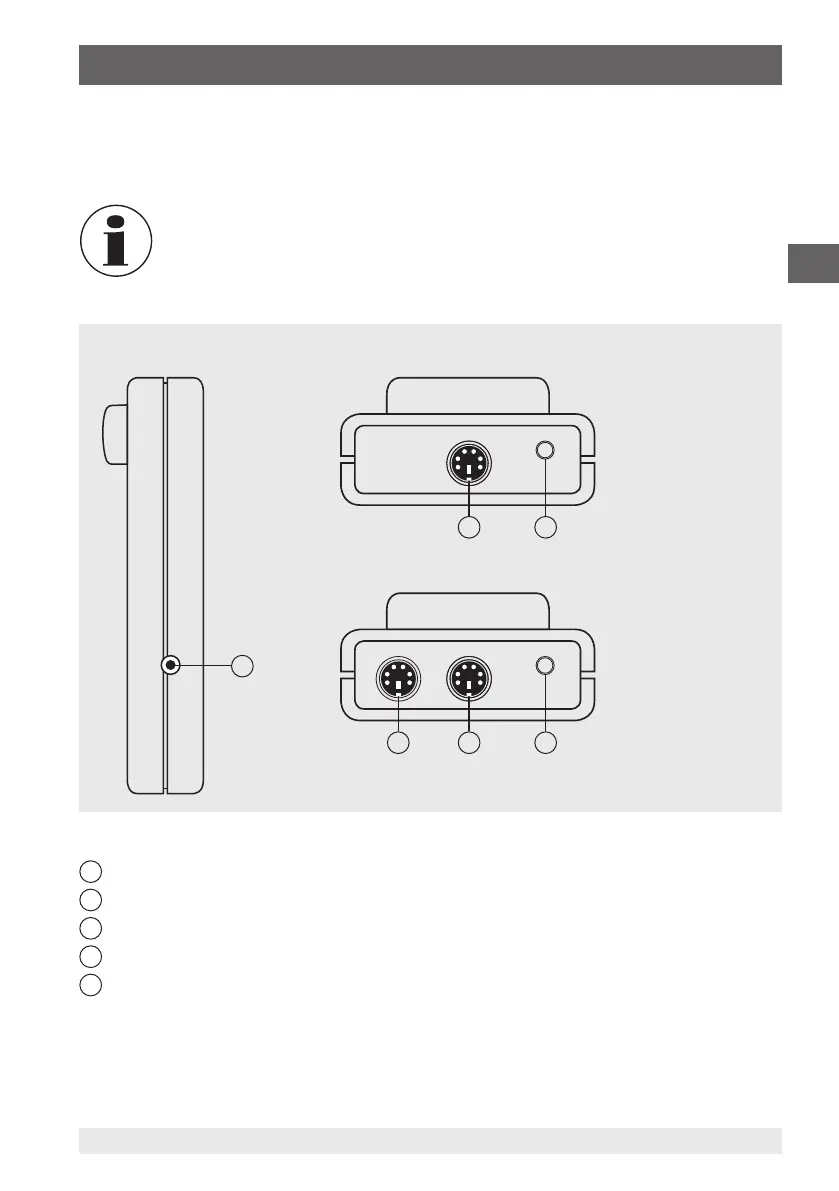

Ansicht von der Seite
(links)
5
12
134
Typ CPH6200-S1
Typ CPH6200-S2
