31WIKA Betriebsanleitung Druckmessumformer, Typ S-20
D
14043170.01 04/2013 GB/D/F/E
3. Technische Daten
3. Technische Daten
Zulässige Temperaturbereiche
Messsto Umgebung Ausführung
-30 ... +100 °C -30 ... +100 °C -
-40 ... +125 °C -40 ... +125 °C -
-40 ... +150 °C -40 ... +125 °C
1)
mit Kühlstrecke
-40 ... +200 °C -40 ... +125 °C
1)
mit Kühlstrecke
-20 ... +60 °C -20 ... +60 °C Sauerstoausführung
1)

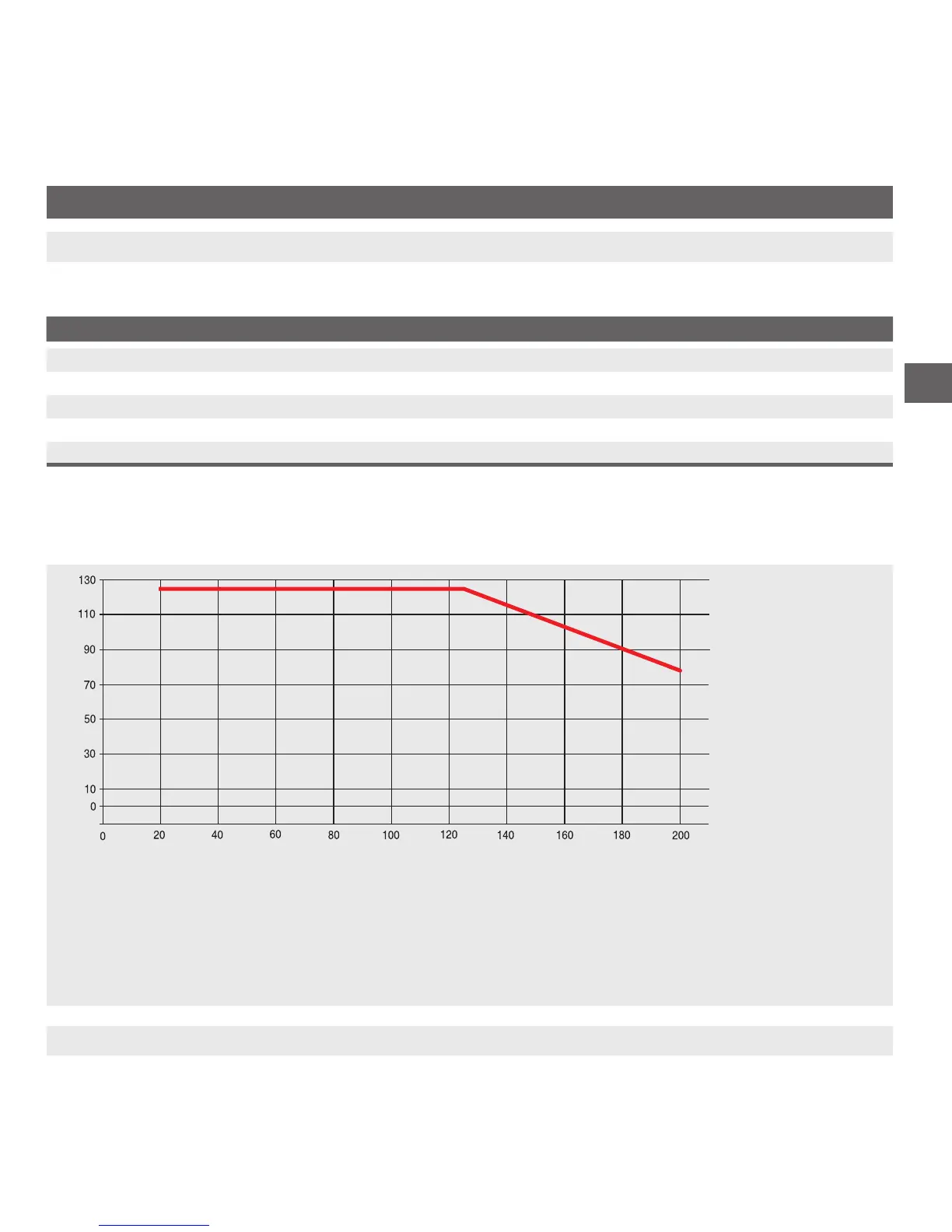

Deratingkurve und Formel
Abhängig von der Wahl der Dichtung am Prozessanschluss und des elektrischen Anschlusses, kann es zu Einschrän-
kungen in der Messsto- und Umgebungstemperatur kommen.
Umgebungstemperatur [°C]
Medientemperatur [°C]
Maximal zulässige Umgebungstemperatur
T
amb
(T
med
< 125 °C) = 125 °C
T
amb
(T
med
≥ 125 °C) = -0,62 x T
med
+ 202 °C
T
amb
= Umgebungstemperatur [°C]
T
med
= Medientemperatur [°C]
Maximal zulässige Medientemperatur
T
med
(T
amb
< 80 °C) = 200 °C
T
med
(T
amb
≥ 80 °C) = -1,61 x T
amb
+ 326 °C

WIKA S-20 Specifications

General

Accuracy	≤ 0.5 % of span
Output Signal	4 ... 20 mA, 0 ... 10 V, 0.5 ... 4.5 V ratiometric
Process Connection	G ¼ NPT, ¼ NPT
Electrical Connection	M12 x 1
Materials (wetted)	Stainless steel
Temperature Range	-40 ... +125 °C
Ingress Protection	IP65
Power Supply	10 ... 30 V DC
