37WIKA Betriebsanleitung Druckmessumformer, Typ S-20
D
14043170.01 04/2013 GB/D/F/E
6. Inbetriebnahme, Betrieb
6.1 Mechanische Montage
Nur Originalzubehör verwenden. Zubehör siehe Datenblatt PE 81.61.

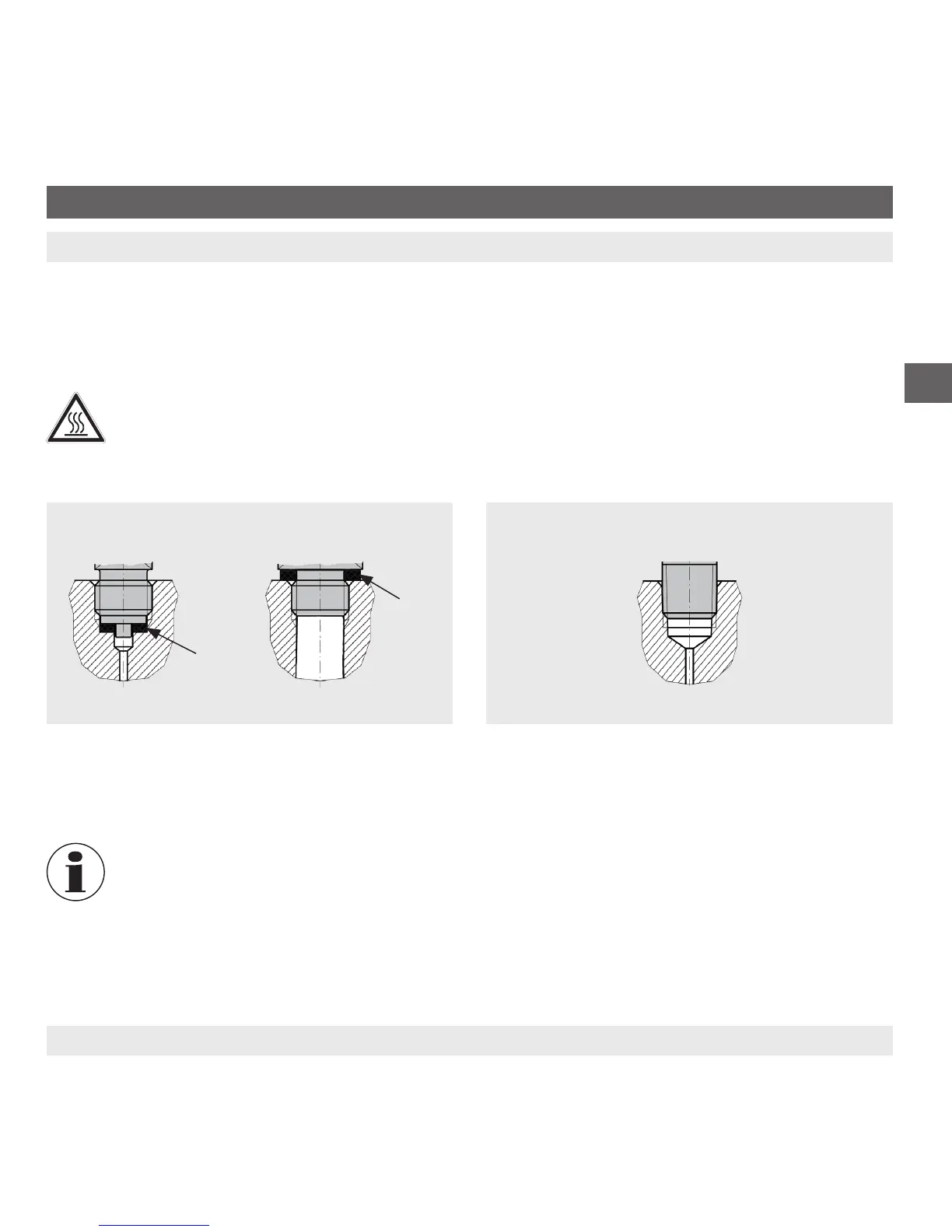

6.1.1 Prozessanschluss abdichten
WARNUNG!
Verbrennungsgefahr!
Die Kühlstrecke kann durch vorherige Verwendung heiß sein. Die Kühlstrecke zuvor abkühlen lassen.
Dichtächen am Gerät und an der Messstelle müssen unbeschädigt und frei von Verschmutzungen sein.
6. Inbetriebnahme, Betrieb
Zur Abdichtung der Prozessanschlüsse mit zylind-
rischem Gewinde sind an der Dichtäche
 Flach-
dichtungen, Dichtlinsen oder WIKA-Proldichtungen
einzusetzen.
Zur Abdichtung der Prozessanschlüsse mit kegeligem
Gewinde erfolgt die Abdichtung im Gewinde, mit zusätz-
lichen Dichtwerkstoen, z. B. PTFE-Band (EN 837-2).
Hinweise zu Dichtungen siehe WIKA-Datenblatt AC 09.08 oder unter www.wika.de.
nach EN 837 nach DIN 3852-E NPT, R und PT
Zylindrische Gewinde
Kegelige Gewinde



WIKA S-20 Specifications

General

Accuracy	≤ 0.5 % of span
Output Signal	4 ... 20 mA, 0 ... 10 V, 0.5 ... 4.5 V ratiometric
Process Connection	G ¼ NPT, ¼ NPT
Electrical Connection	M12 x 1
Materials (wetted)	Stainless steel
Temperature Range	-40 ... +125 °C
Ingress Protection	IP65
Power Supply	10 ... 30 V DC
