38 WIKA Betriebsanleitung Druckmessumformer, Typ S-20
14043170.01 04/2013 GB/D/F/E
D

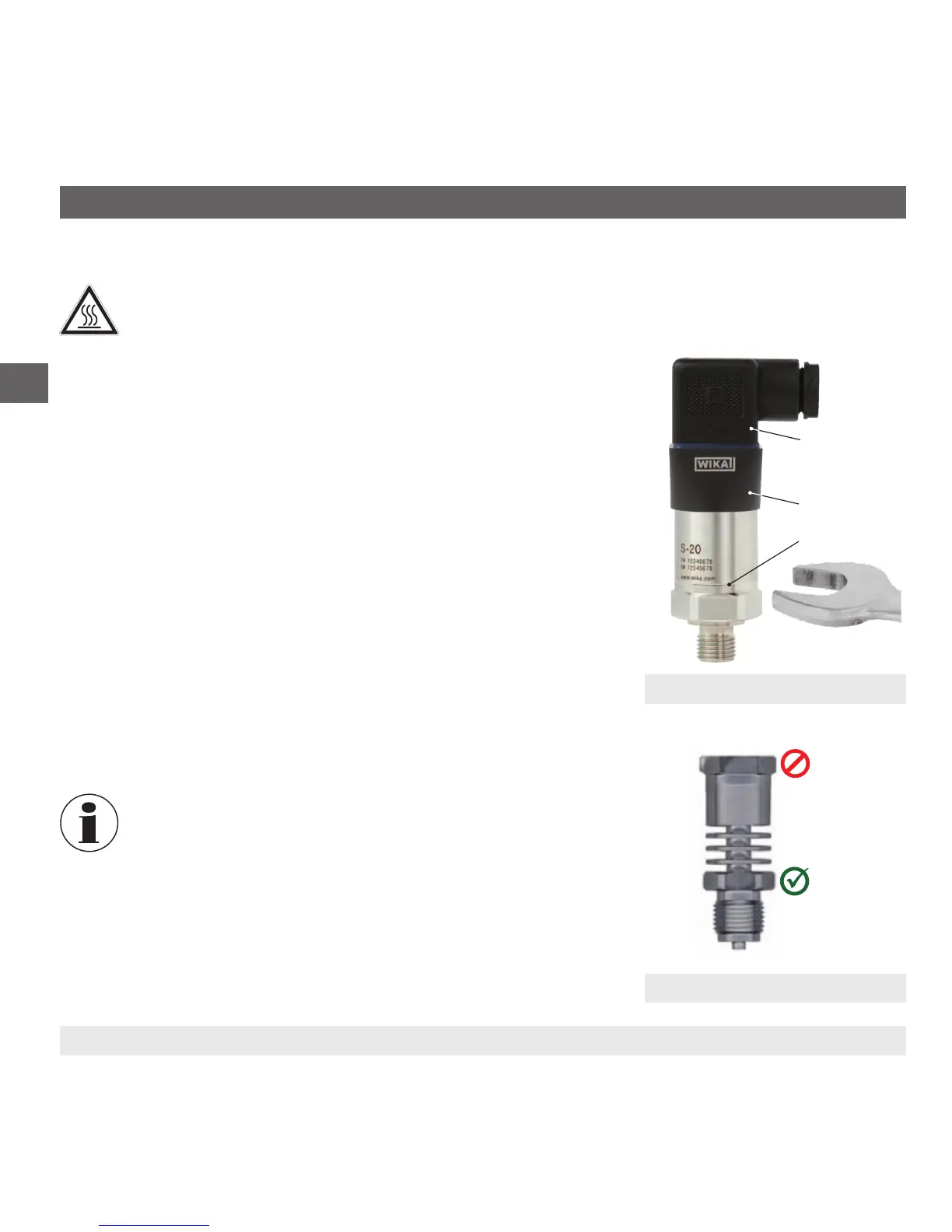

6.1.2 Gerät einbauen
WARNUNG!
Verbrennungsgefahr!
Die Kühlstrecke kann durch vorherige Verwendung heiß sein. Die Kühlstrecke zuvor abkühlen lassen.
■
Beim Einschrauben des Gerätes darf die dazu erforderliche Kraft nicht
über das Gehäuse oder den Blendring aufgebracht werden, sondern
nur mit geeignetem Werkzeug über die dafür vorgesehene Schlüssel-
äche.
Bei vorhandener Kühlstrecke, ist der untere Sechskant zum Anziehen
zu verwenden (siehe Abbildung „Montage Kühlstrecke“)
Das richtige Drehmoment ist abhängig von der Dimension des Prozess-
anschlusses sowie der verwendeten Dichtung (Form/Werksto).
■
Beim Einschrauben die Gewindegänge nicht verkanten.
■
Die Kühlstrecke darf zwecks Wärmeableitung nicht isoliert werden.
■
Wird das Gerät über Kopf eingebaut, ist sicherzustellen dass sich kein
Wasser am elektrischen Anschluss und am Blendring sammeln kann.
Wasser kann die Druckausgleichsmembrane verschließen.
Angaben zu Einschraublöchern und Einschweißstutzen siehe
Technische Information IN 00.14 unter www.wika.de.
6. Inbetriebnahme, Betrieb
Schlüsseläche
Blendring
Typ S-20 ohne Kühlstrecke
Montage Kühlstrecke
Elektrischer
Anschluss

WIKA S-20 Specifications

General

Accuracy	≤ 0.5 % of span
Output Signal	4 ... 20 mA, 0 ... 10 V, 0.5 ... 4.5 V ratiometric
Process Connection	G ¼ NPT, ¼ NPT
Electrical Connection	M12 x 1
Materials (wetted)	Stainless steel
Temperature Range	-40 ... +125 °C
Ingress Protection	IP65
Power Supply	10 ... 30 V DC
