WIKA S-20 User Manual

39WIKA Betriebsanleitung Druckmessumformer, Typ S-20
D
14043170.01 04/2013 GB/D/F/E
6. Inbetriebnahme, Betrieb
6.2 Elektrische Montage
Nur Originalzubehör verwenden. Zubehör siehe Datenblatt PE 81.61.
WARNUNG!
Der Geräteschirm dient nicht als Schutzleiter zum Personenschutz, sondern als Funktionserde um das
Gerät gegen elektromagnetische Felder abzuschirmen.
6.2.1 Anschluss konfektionieren
■
Bei Geräten mit ratiometrischem Ausgangssignal, ist ein geschirmtes Kabel zu verwenden. Den Kabelschirm
erden, wenn das Kabel länger als 30 m ist oder das Gebäude verlässt.
■
Ein Kabel mit geeigneten Eigenschaften für die jeweiligen Einsatzbedingungen verwenden.
■
Bei Kabelausführungen ist eine Zugentlastung anzubringen.
■
Kabel mit Belüftungsröhrchen sind gegen Atmosphäre zu belüften.
■
Das Gerät über den Prozessanschluss erden.
■
Den Kabeldurchmesser passend zur Kabeldurchführung des Steckers wählen. Darauf achten, dass die Kabelver-
schraubung des montierten Steckers korrekt sitzt und dass die Dichtungen vorhanden und nicht beschädigt sind.
Verschraubung festziehen und den korrekten Sitz der Dichtungen überprüfen, um die Schutzart zu gewährleisten.
■
Bei Kabelausgängen sicherstellen, dass am Ende des Kabels keine Feuchtigkeit eintritt.
Angaben zur Konfektionierung der Gegenstecker
Gegenstecker für elektrischen Anschluss Aderquerschnitt Kabeldurchmesser
Winkelstecker DIN 175301-803 A max. 1,5 mm
2
6 ... 8 mm
Winkelstecker DIN 175301-803 C max. 0,75 mm
2
4,5 ... 6 mm

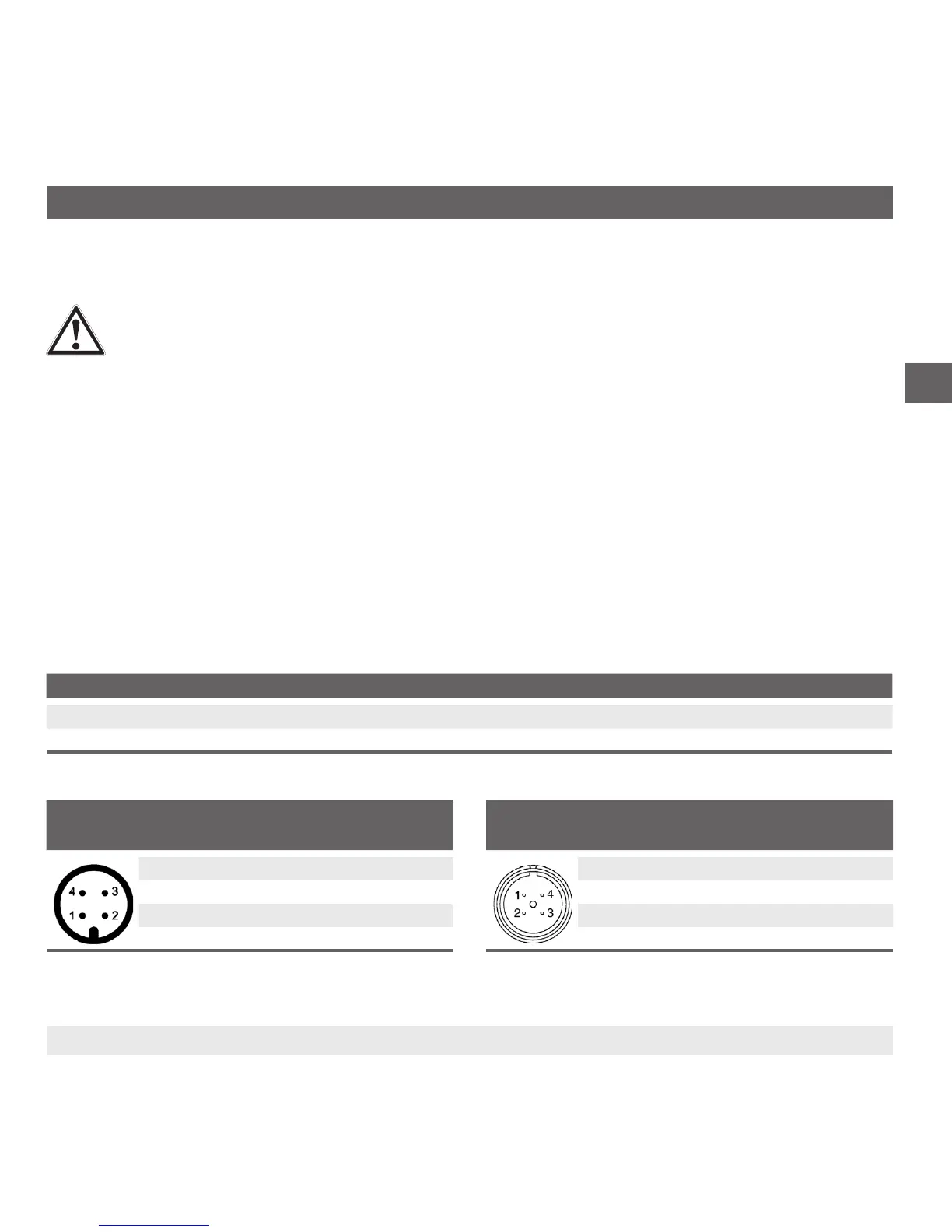

6.2.2 Anschlussbelegung
Heavy-Duty-Connector
2-Leiter 3-Leiter
U
+
1 1
U
-
2 2
S
+
- 3
Schirm Gehäuse Gehäuse
Rundstecker M12 x 1 (4-polig)
2-Leiter 3-Leiter
U
+
1 1
U
-
3 3
S
+
- 4
Schirm Gehäuse Gehäuse

WIKA S-20 Specifications

General

Accuracy	≤ 0.5 % of span
Output Signal	4 ... 20 mA, 0 ... 10 V, 0.5 ... 4.5 V ratiometric
Process Connection	G ¼ NPT, ¼ NPT
Electrical Connection	M12 x 1
Materials (wetted)	Stainless steel
Temperature Range	-40 ... +125 °C
Ingress Protection	IP65
Power Supply	10 ... 30 V DC
