40 WIKA Betriebsanleitung Druckmessumformer, Typ S-20
14043170.01 04/2013 GB/D/F/E
D
6. Inbetriebnahme, Betrieb
6.2.3 Spannungsversorgung einrichten
Die Spannungsversorgung erfolgt über Speise- oder Steuergeräte, die über eine Energiebegrenzung verfügen.
Die Versorgung des Druckmessumformers muss durch einen energiebegrenzten Stromkreis gemäß 9.3 der
UL/EN/IEC 61010-1 oder LPS gemäß UL/EN/IEC 60950-1 oder Class 2 gemäß UL1310/UL1585 (NEC oder CEC)
erfolgen. Die Stromversorgung muss für den Betrieb oberhalb 2.000 m geeignet sein, falls der Druckmessumformer ab
dieser Höhe verwendet wird.

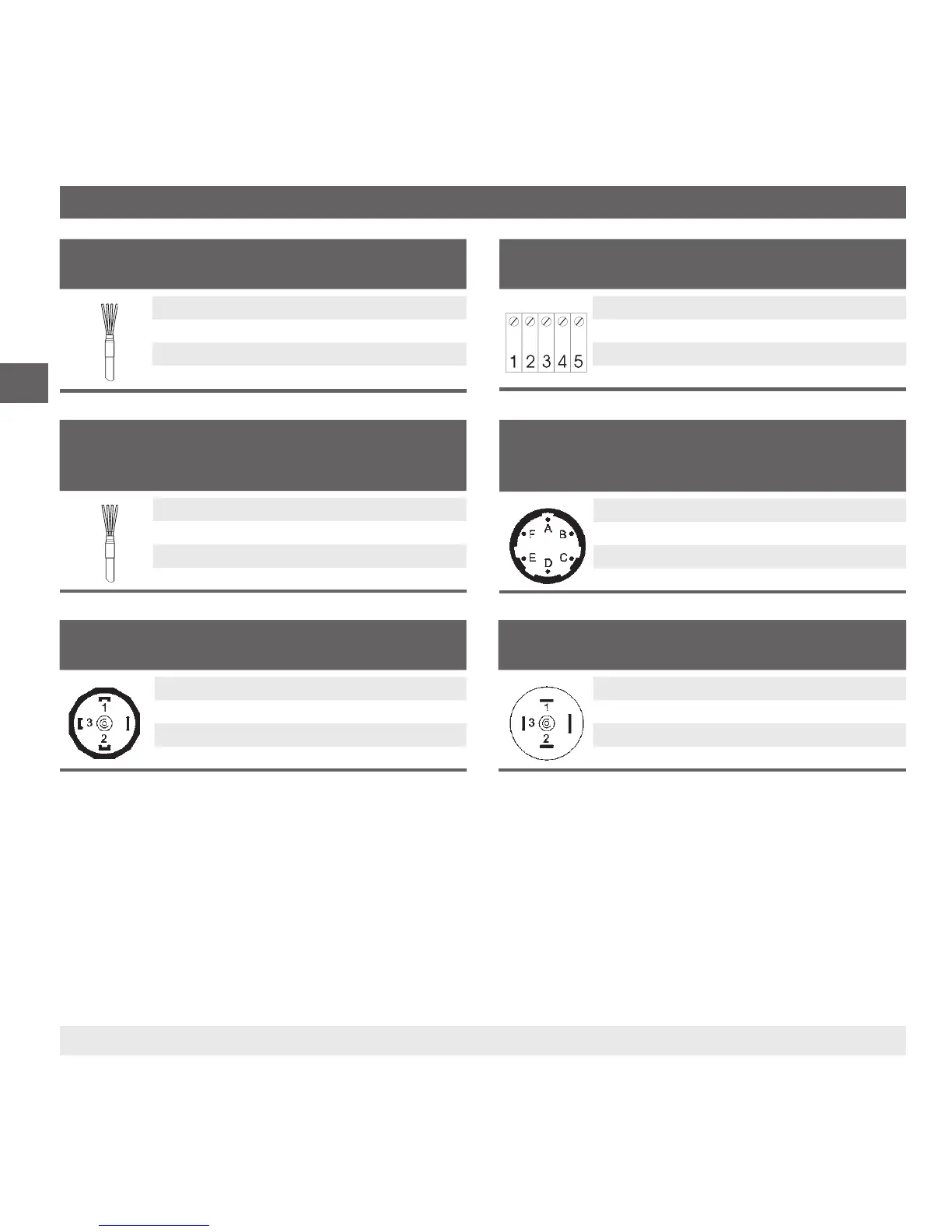

Winkelstecker DIN 175301-803 A
2-Leiter 3-Leiter
U
+
1 1
U
-
2 2
S
+
- 3
Schirm 4 4
Winkelstecker DIN 175301-803 C
2-Leiter 3-Leiter
U
+
1 1
U
-
2 2
S
+
- 3
Schirm 4 4
Bajonettstecker (6-polig)
2-Leiter 3-Leiter
U
+
A A
U
-
B B
S
+
- C
Schirm Gehäuse Gehäuse
Feldgehäuse
2-Leiter 3-Leiter
U
+
1 1
U
-
2 2
S
+
- 3
Schirm 5 5
Kabelausgang inkl. Gegenstecker mit
angespritztem Kabel
2-Leiter 3-Leiter
U
+
braun (BN) braun (BN)
U
-
blau (BU) blau (BU)
S
+
- schwarz (BK)
Schirm grau (GY) grau (GY)
Kabelausgang (US-Code)
2-Leiter 3-Leiter
U
+
rot (RD) rot (RD)
U
-
schwarz (BK) schwarz (BK)
S
+
- weiß (WH)
Schirm
grau (GY) grau (GY)

WIKA S-20 Specifications

General

Accuracy	≤ 0.5 % of span
Output Signal	4 ... 20 mA, 0 ... 10 V, 0.5 ... 4.5 V ratiometric
Process Connection	G ¼ NPT, ¼ NPT
Electrical Connection	M12 x 1
Materials (wetted)	Stainless steel
Temperature Range	-40 ... +125 °C
Ingress Protection	IP65
Power Supply	10 ... 30 V DC
