WIKA S-20 User Manual

55WIKA Mode d'emploi transmetteur de pression, type S-20
14043170.01 04/2013 GB/D/F/E
F
3. Spécications
3. Spécications
Plages de température admissibles
Fluide Ambiante Version
-30 ... +100 °C -30 ... +100 °C -
-40 ... +125 °C -40 ... +125 °C -
-40 ... +150 °C -40 ... +125 °C
1)
avec élément de refroidissement
-40 ... +200 °C -40 ... +125 °C
1)
avec élément de refroidissement
-20 ... +60 °C -20 ... +60 °C Applications avec oxygène
1)

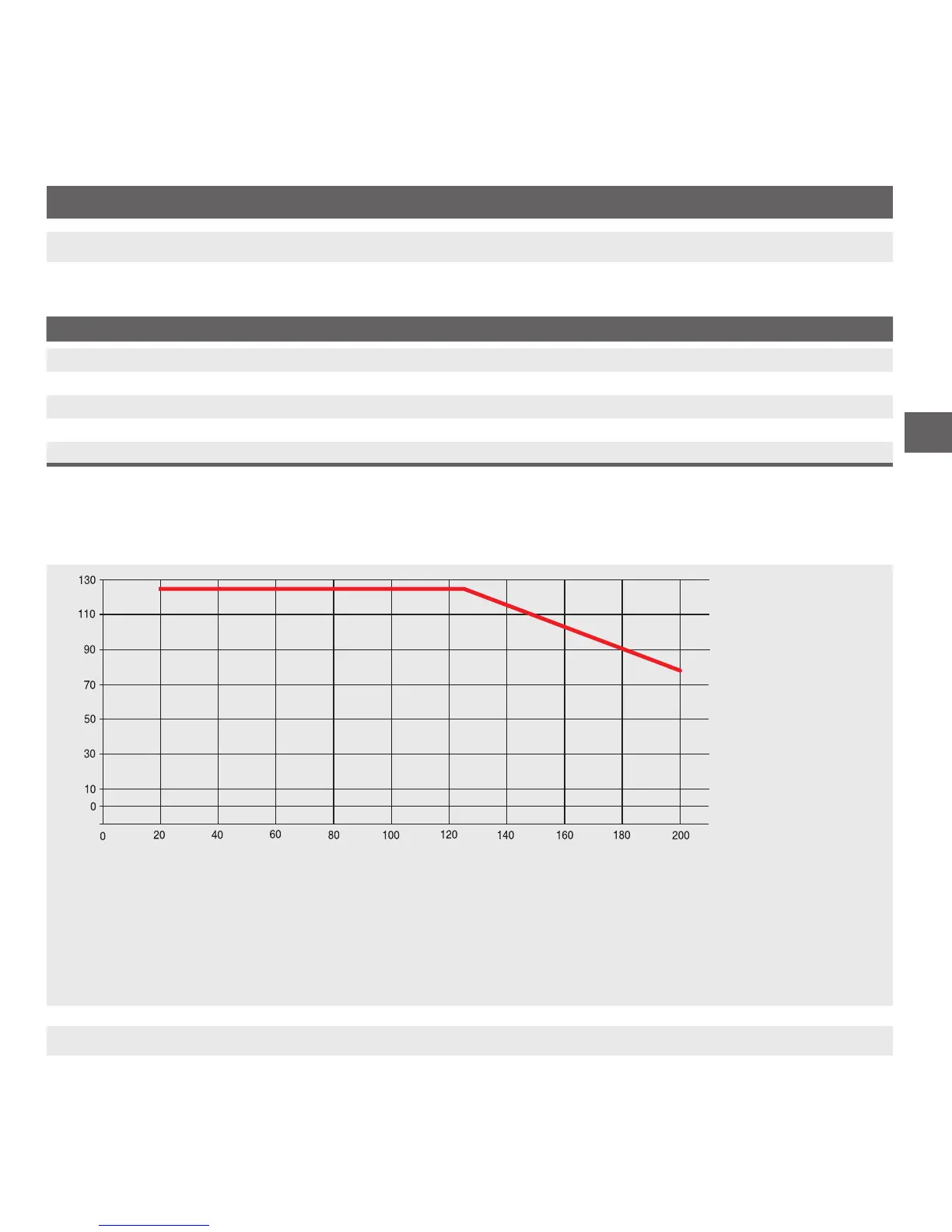

Courbe et formule de réduction de puissance
En fonction du choix du joint d'étanchéité sur le raccord process et le raccordement électrique, il peut en résulter des
limitations dans la température ambiante et la température du uide.
Température ambiante [°C]
Température uide [°C]
Température ambiante maximale admissible
T
amb
(T
med
< 125 °C) = 125 °C
T
amb
(T
med
≥ 125 °C) = -0,62 x T
med
+ 202 °C
T
amb
= Température ambiante [°C]
T
med
= Température uide [°C]
Température du uide maximale admissible
T
med
(T
amb
< 80 °C) = 200 °C
T
med
(T
amb
≥ 80 °C) = -1,61 x T
amb
+ 326 °C

WIKA S-20 Specifications

General

Accuracy	≤ 0.5 % of span
Output Signal	4 ... 20 mA, 0 ... 10 V, 0.5 ... 4.5 V ratiometric
Process Connection	G ¼ NPT, ¼ NPT
Electrical Connection	M12 x 1
Materials (wetted)	Stainless steel
Temperature Range	-40 ... +125 °C
Ingress Protection	IP65
Power Supply	10 ... 30 V DC
