61WIKA Mode d'emploi transmetteur de pression, type S-20
14043170.01 04/2013 GB/D/F/E
F
6. Mise en service, exploitation
6.1 Montage mécanique
Utiliser uniquement des accessoires d'origine. Pour les accessoires, voir la che technique PE 81.61.
6.1.1 Etanchéité du raccord process
AVERTISSEMENT !
Danger de brûlure !
L'élément de refroidissement peut être chaud du fait de son utilisation. Laisser refroidir l'élément de refroi-
dissement avant de l'utiliser.
Les surfaces d'étanchéité sur l'instrument doivent être non-endommagées et propres.
6. Mise en service, exploitation

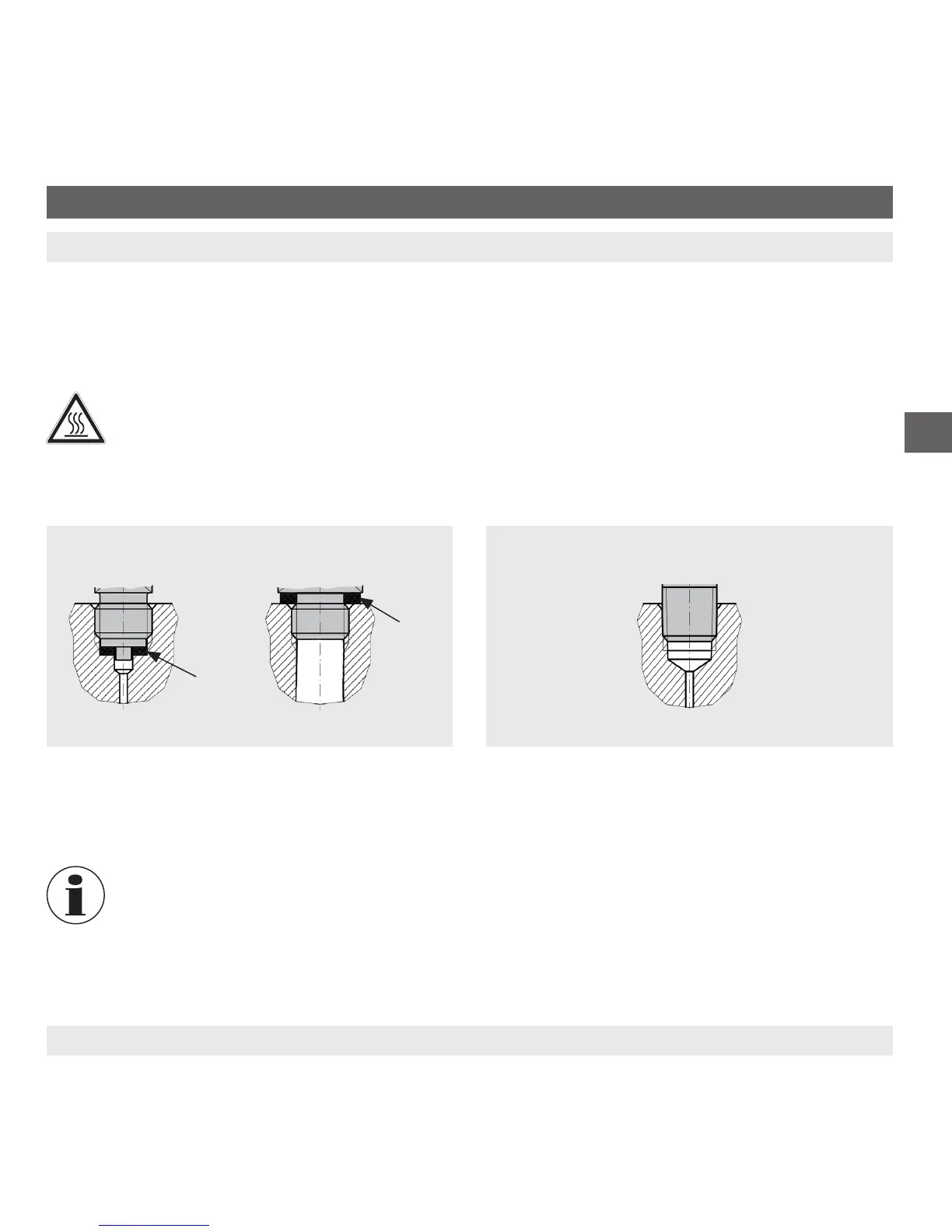

Pour assurer l'étanchéité des raccords process avec
letages parallèles à la surface d'étanchéité (1), il faut
utiliser des joints plats, des bagues d'étanchéité ou les
joints à écrasement WIKA.
Pour des raccords process avec letages coniques,
l'étanchéité sur le letage doit se faire en utilisant en plus
un matériau d'étanchéité comme par exemple la bande
PTFE (selon EN 837-2).
Pour obtenir plus d'informations sur le scellage, voir la che de données WIKA AC 09.08 ou sous
www.wika.fr.
selon EN 837 selon DIN 3852-E NPT, R et PT
Filetage parallèle
Filetages coniques
