62 WIKA Mode d'emploi transmetteur de pression, type S-20
14043170.01 04/2013 GB/D/F/E
F
6.1.2 Installation de l'instrument
AVERTISSEMENT !
Danger de brûlure !
L'élément de refroidissement peut être chaud du fait de son utilisation. Laisser refroidir l'élément de refroi-
dissement avant de l'utiliser.
Lors du vissage de l'instrument, le couple de serrage ne doit
pas être appliqué sur le boîtier ou la bague du capuchon,
mais seulement sur les surfaces prévues et ce avec un outil
approprié.
En présence d'un élément de refroidissement, le six pans
inférieur doit être utilisé pour le serrage (voir la gure
"Montage d'un élément de refroidissement").
Le couple correct dépend des dimensions du raccord
process et du joint utilisé (forme/matériau).
Lorsque vous vissez, ne pas croiser les lets.
Pour assurer la dissipation de la chaleur, l'élément de refroi-
dissement ne doit pas être isolé.
Si l'instrument est monté à l'envers, il faut s'assurer que
l'eau ne peut pas stagner au niveau du raccordement
électrique et sur la bague du capuchon. L'eau peut bloquer
la membrane de compensation de la pression.
Pour obtenir des informations concernant les trous
taraudés et les embases à souder, voir les Informa-
tions techniques IN 00.14 sur www.wika.fr.
6. Mise en service, exploitation
Surface de clé
Bague du
capuchon

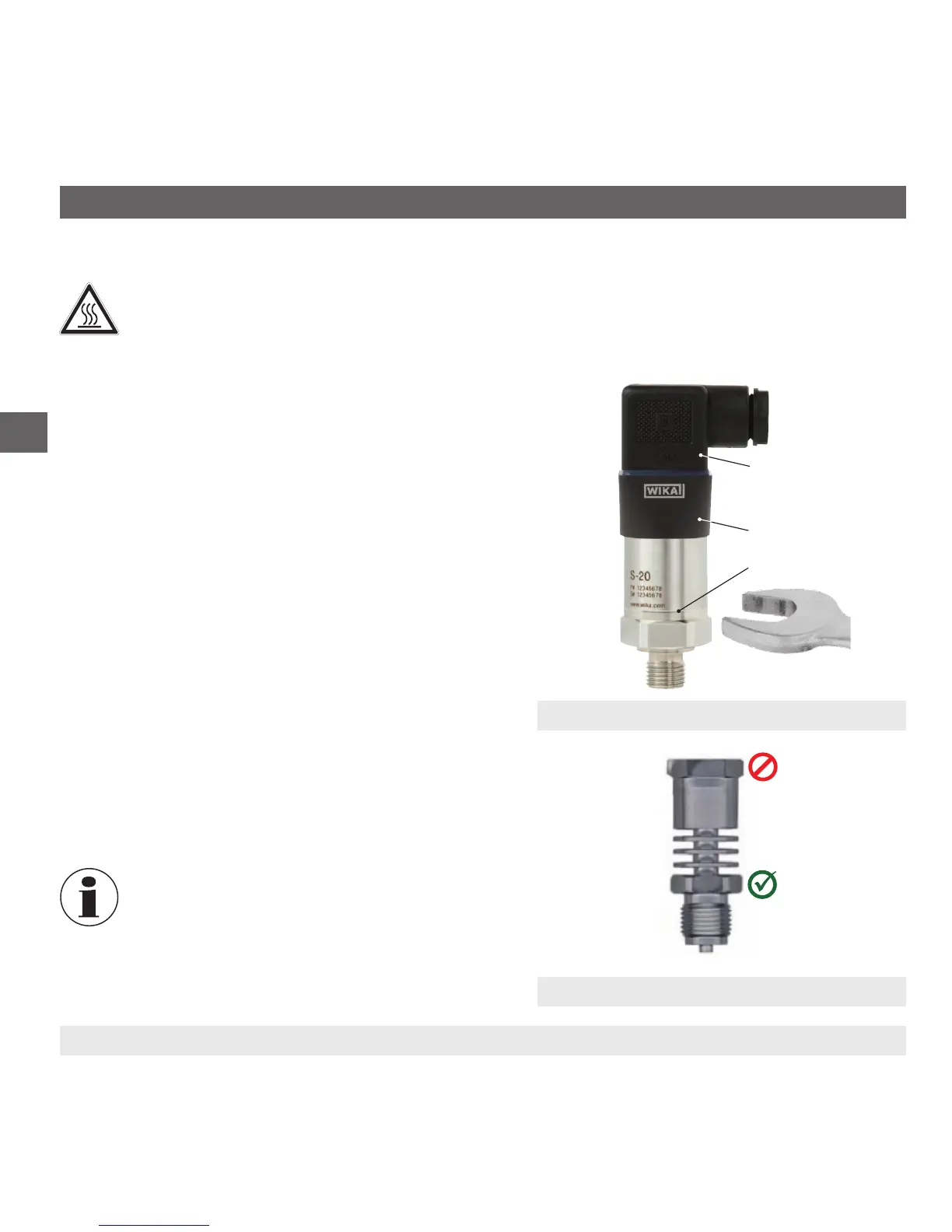

Type S-20 sans élément de refroidissement
Montage d'un élément de refroidissement
Raccordement
électrique
