• Allineare lateralmente la valvola d'intercettazione
superiore.
• Per il montaggio nella mandata di impianti aperti, la
mandata di sicurezza deve diramarsi a monte della
pompa (EN 12828).
• Concludere tutti i lavori di saldatura e di brasatura.
• Lavare il sistema delle tubazioni.

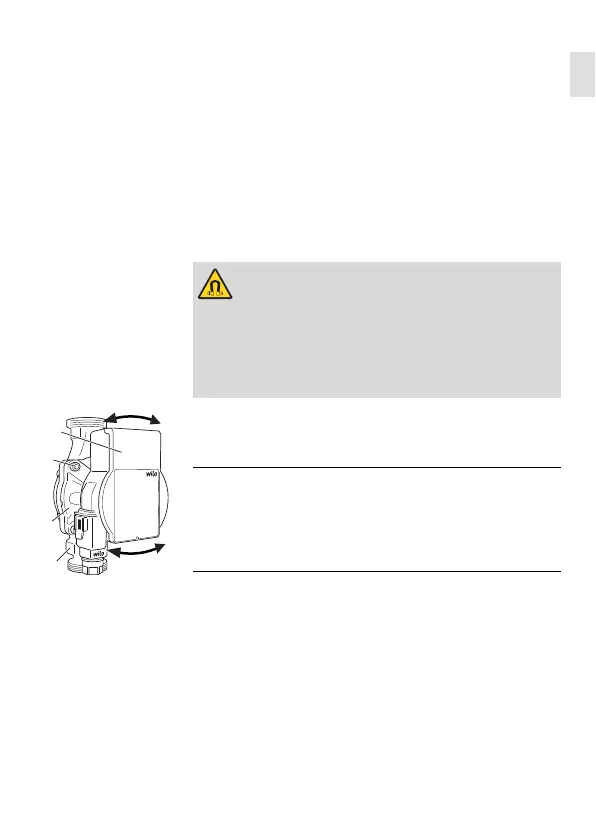

Rotazione della
testa motore
Prima di montare la pompa e di installarla, ruotare la
testa motore (2 + 6).
• Eventualmente applicare il guscio termoisolante.
• Tenendo ferma la testa motore (2 + 6) svitare le 4 viti
del corpo (5).
• Ruotare delicatamente la testa motore (2 + 6).
• Attenersi alla posizione di montaggio
consentita (Fig. 2) tenendo conto della freccia di dire-
zione riportata sul corpo pompa (1).
• Stringere (4-7,5 Nm)le 4 viti del corpo (5).
AVVISO!
Pericolo di morte a causa del campo magnetico.
Pericolo di morte per persone portatrici di apparecchi
medici a causa dei magneti permanenti integrati nella
pompa.
• Non estrarre mai il rotore.
1
5
2
6
ATTENZIONE!
Eventuali danni alla guarnizione interna provocano
delle perdite.
• Ruotare con cautela la testa motore (2 + 6) senza
estrarla dal corpo pompa (1)

Wilo Atmos PICO Specifications

General

Max Flow Rate	2.5 m³/h
Max Head	6 m
Protection Class	IP42
Insulation Class	F
Maximum Operating Pressure	10 bar
Voltage	230 V
Frequency	50 Hz
Connection Size	1 inch
Type	Circulation Pump
Application	Domestic Hot Water Circulation
Max Liquid Temperature	95°C
Weight	2.1 kg
