• Per temperature del fluido superiori a 90 °C utilizzare
un cavo di allacciamento resistente al calore.
• Accertarsi che il cavo di allacciamento non venga a
contatto né con le tubazioni né con la pompa.
Montaggio del
Wilo-Connector
• Scollegare il cavo di allacciamento dalla tensione di
alimentazione.
• Osservare la disposizione dei morsetti (PE, N, L).
• Collegare il Wilo-Connector e montarlo
(Fig. da 3a a 3e).
Collegamento della
pompa
• Eseguire la messa a terra della pompa.
• Collegare il Wilo-Connector (9) al modulo di
regolazione (6) fino a che non si innesta in posizione
(Fig 3f).
Smontaggio del
Wilo-Connector
• Scollegare il cavo di allacciamento dalla tensione di
alimentazione.
• Smontare il Wilo-Connector servendosi di un caccia-
vite adatto (Fig. 4).
7Messa in servizio
La messa in servizio deve essere effettuata esclusiva-
mente da un tecnico impiantista qualificato.
7.1 Sfiato
• Riempire e sfiatare correttamente l'impianto.
7.2 Impostare il modo di regolazione
Selezionare il modo
di regolazione
La selezione LED del modo di regolazione e delle curve
caratteristiche corrispondenti si svolge in senso orario.
• Premere il tasto di comando brevemente
(circa 1 secondo).
I LED mostrano di volta in volta modo di regolazione e
curve caratteristiche impostati.

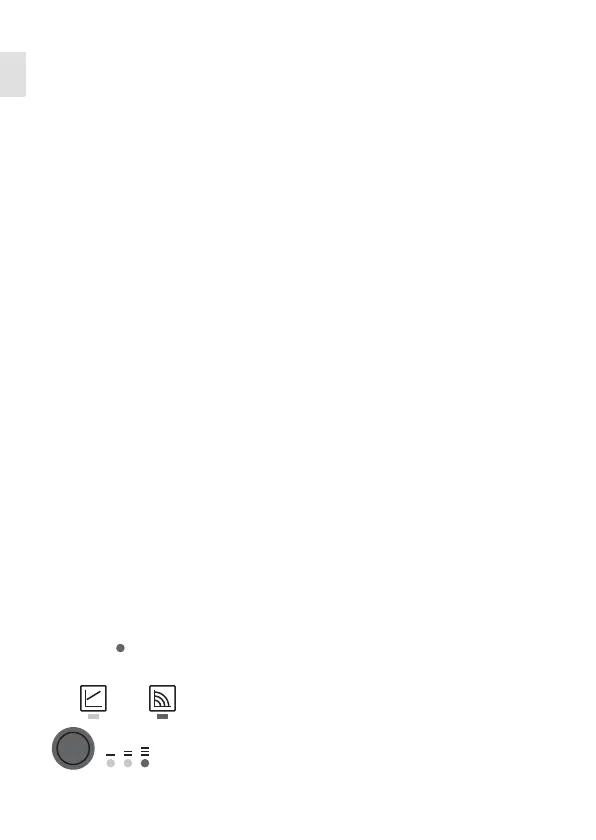

Di seguito vengono illustrate le possibili impostazioni
(ad esempio: numero di giri costante/curva
caratteristica III):
