Instrucțiuni de montaj și exploatare Wilo-Atmos PICO 81
ro
• La temperaturi ale fluidului pompat de peste 90 °C,
trebuie utilizat un cablu de racordare termorezistent.
• Asigurați-vă că acest cablu de racordare nu atinge
conductele și nici pompa.
Montare
conector Wilo
• Debranșați cablul de racordare de la alimentarea
electrică.
• Respectați alocarea bornelor (PE, N, L).
• Racordați și montați conectorul Wilo
(Fig. 3a până la 3e).
Racordarea pompei • Legați pompa la pământ.
• Conectați conectorul Wilo (9) la modulul de
reglare (6), până când se înclichetează (Fig. 3f).
Demontarea
conectorului Wilo
• Debranșați cablul de racordare de la alimentarea
electrică.
• Demontați conectorul Wilo cu o șurubelniță
adecvată (Fig. 4).
7 Punerea în funcțiune
Punerea în funcțiune trebuie executată exclusiv de către
tehnicieni calificați.
7.1 Dezaerarea
• Instalația trebuie alimentată și dezaerată în mod
corespunzător.
7.2 Setarea modului de control
Selectarea modului
de control
Selectarea LED a modurilor de control și a caracteristici-
lor asociate are loc spre dreapta.
• Apăsați scurt tasta de comandă (cca. 1 secundă).
LED-ul indică respectivul mod de control și caracteris-
tică setate.

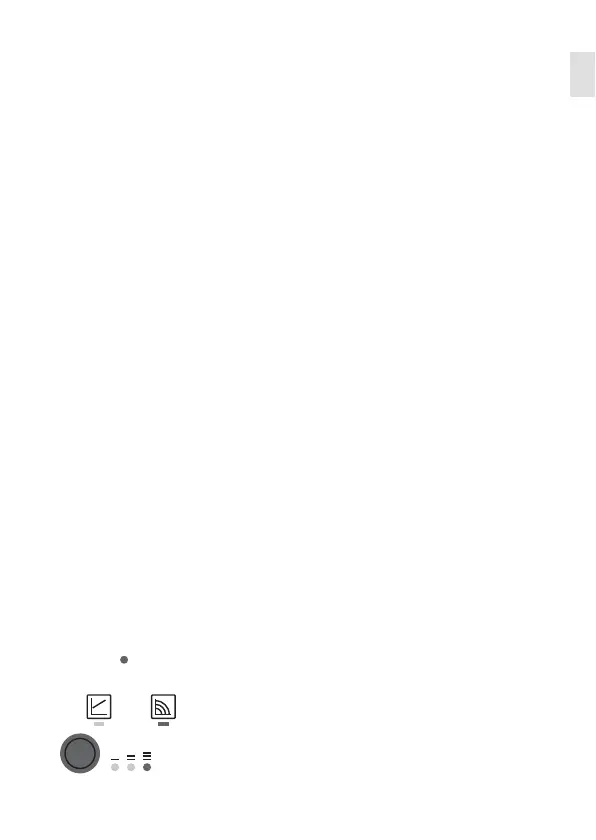

Reprezentarea reglărilor posibile în cele ce urmează
(de exemplu: turație constantă/caracteristică III):

Wilo Atmos PICO Specifications

General

Max Flow Rate	2.5 m³/h
Max Head	6 m
Protection Class	IP42
Insulation Class	F
Maximum Operating Pressure	10 bar
Voltage	230 V
Frequency	50 Hz
Connection Size	1 inch
Type	Circulation Pump
Application	Domestic Hot Water Circulation
Max Liquid Temperature	95°C
Weight	2.1 kg
