Montaj ve kullanma kılavuzu Wilo-Atmos PICO 45
tr
• Pompa değişimini kolaylaştırmak için pompanın
önüne ve arkasına kapatma armatürleri monte edin.
• Üst kapatma armatürünü yana hizalayın.
• Açık olan sistemlerin girişine monte edildiğinde
güvenlik girişi, pompadan önce ayrılmalıdır
(EN 12828).
• Tüm kaynak ve lehim işlerini bitirin.
• Boru sistemini yıkayın.

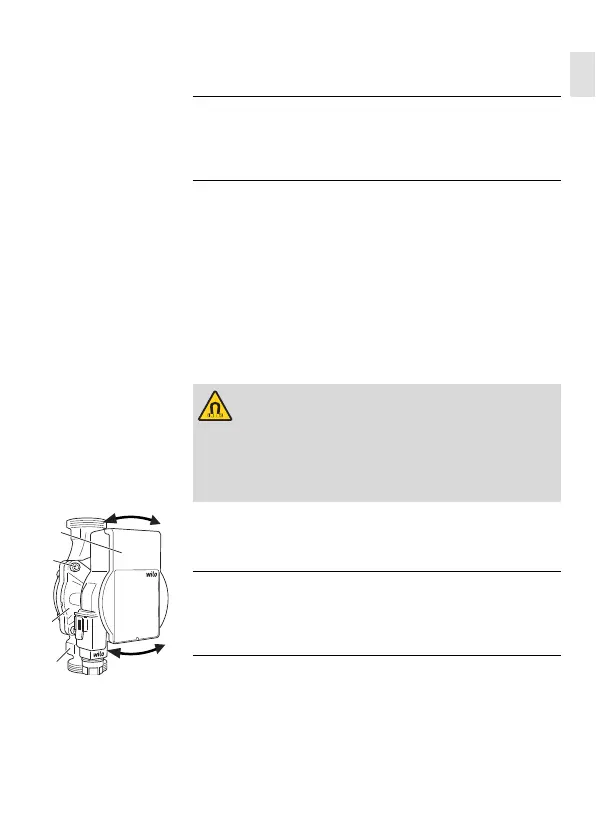

Motor kafasını
çevirme
Montajdan önce ve pompayı bağlamadan önce motor
kafasını (2+6) çevirin.
• Gerekirse ısı yalıtım ceketini çıkarın.
• Motor kafasını (2+6) sabit tutun ve 4 gövde
vidasını (5) çıkarın.
• Motor kafasını (2+6) dikkatlice çevirin.
• İzin verilen montaj konumuna (Fig. 2) ve pompa göv-
desindeki (1) ok yönüne dikkat edin.
• 4 adet gövde vidasını (5) takın (4-7,5 Nm).
DİKKAT!
Sızan su, regülasyon modülüne hasar verebilir.
• Üst kapatma armatürünü, sızan suyun regülasyon
modülüne (6) damlamayacağı şekilde hizalayın.
UYARI!
Manyetik alan nedeniyle ölüm tehlikesi!
Pompanın içinde bulunan sürekli mıknatıslar nedeniyle,
tıbbi implantı olan kişiler için ölüm tehlikesi vardır.
• Rotoru hiçbir zaman çıkarmayın.
1
5
2
6
DİKKAT!
İçteki contada hasarlar sızıntıya neden olabilir.
• Motor kafasını (2+6), pompa gövdesinden (1) çıkar-
madan dikkatlice çevirin.
