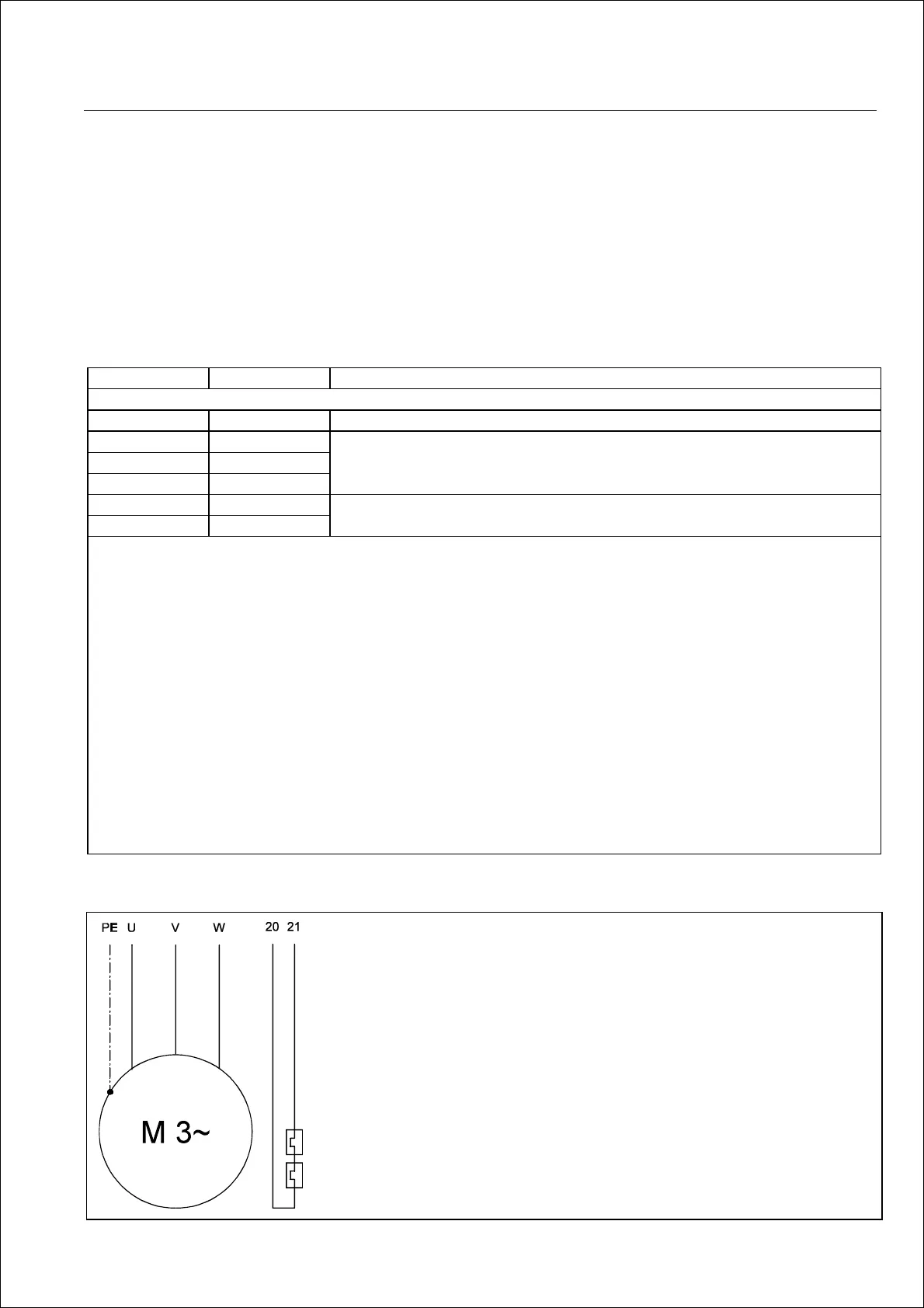

DATENBLATT - ELEKTRISCHER ANSCHLUSS
Sicherheitshinweise:
Der Anschluß des Motors darf nur von einer autorisierten Elektrofachkraft vorgenommen werden. Es sind bei der
Leitungsverlegung und beim Anschließen des Motors die VDE- und die örtlichen Vorschriften zu beachten. Der
Einbau eines Motorschutzes ist zwingend vorgeschrieben. Die elektrischen Werte sind aus dem
Maschinendatenblatt zu entnehmen. Bei rechtsdrehendem Drehfeld hat der Motor die richtige Drehrichtung.
Isolationswiderstand:
Bei Erstinbetriebnahme darf der Isolationswiderstand 20 MΩ nicht unterschreiten. Bei weiteren Prüfungen muß der
Isolationswiderstand ≥2 MΩ sein. Die Meßgleichspannung ist 1000 V
Aderbezeichnung der Anschlußleitung:
Bezeichnung
1)
Ader
2)
Hauptleitung
3)
PE grün-gelb
6)
Schutzleiter
10)
U3
V4
Motoranschlußleitung
11)
W5
20 1
21 2
Bi-Metalltemperaturfühler (Öffner) 250V 2A cos ϕ =1
20)
WILOEMU GmbH 10311111.DOC
