Deutsch
14 Wilo AG 03/2006

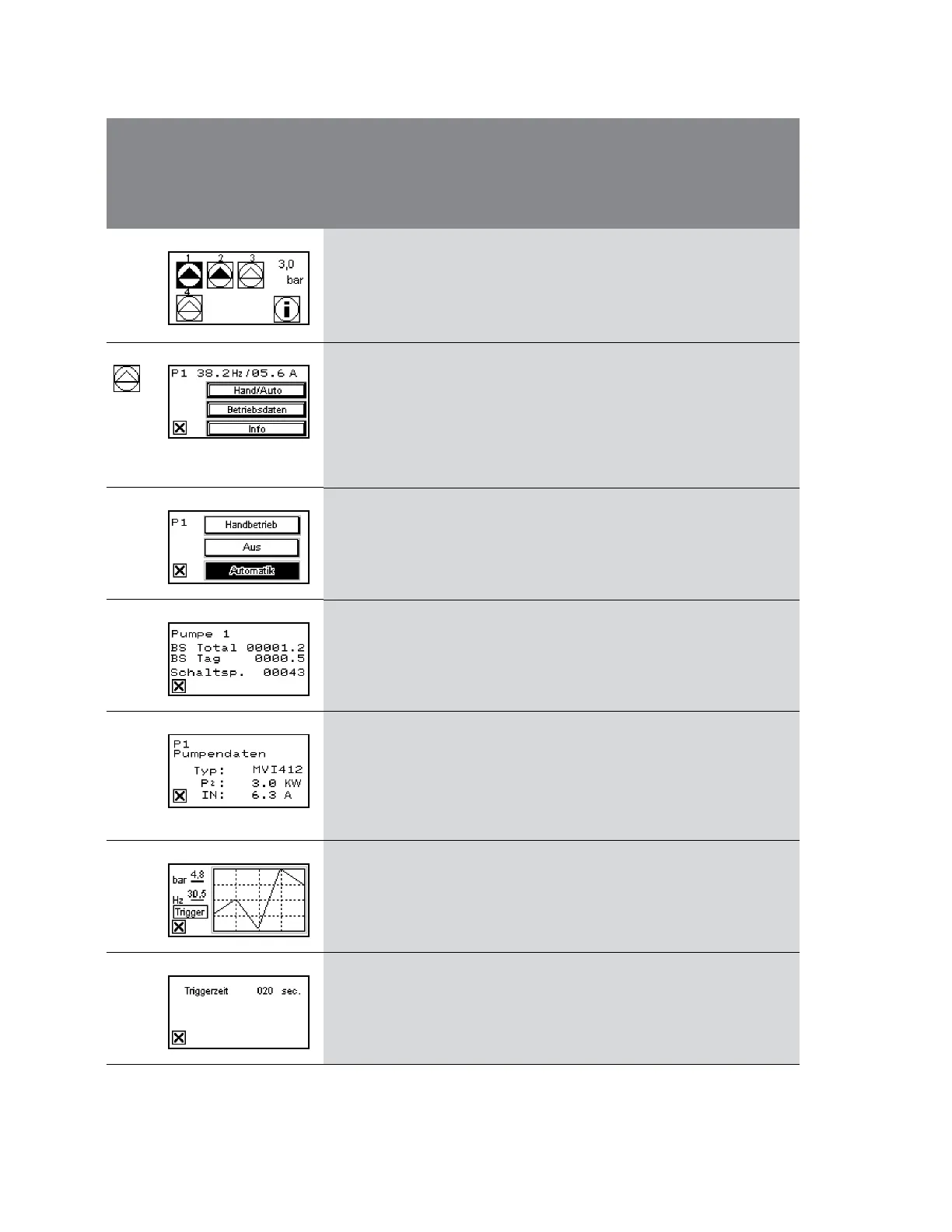

Tabelle 2, Menübeschreibung
Menü-
Nr.
Display Beschreibung Einstellparameter/
Funktionen
Werks-
einstellung
sichtbar für verstellbar durch
Benutzer 1 und höher: * Benutzer 1 und höher: *
Aufruf Benutzer 2 und höher: ** Benutzer 2 und höher: **
durch: Service: *** Service: ***
0 Hauptbildschirm Anzeige der Betriebszustände
der Pumpen und des aktuellen
Ist-Druckes
Aufruf der Pumpeneinstellun-
gen, Diagrammanzeige und des
Hauptmenüs
keine -
1 Pumpe 1...6 * Aufruf der Betriebsarteinstel-
lung, der Betriebsdaten und der
Information zu den Pumpen
1...6 (Anzahl: Anlagenspezi-
fisch)
Bei der am Frequenzumrichter
laufenden Pumpe werden Ist-
Strom und Ist-Frequenz ange-
zeigt
keine -
1.1 Betriebsart Pumpe * Einstellung der Pumpenbe-
triebsart: Handbetrieb (am
Netz), Automatikbetrieb (am
Netz oder FU – Reglerabhän-
gig) oder Aus (kein Pumpen-
start über Steuerung)
Betriebsart ** Automatik
1.2 Betriebsdaten Pumpe
* Anzeige von Betriebsstunden
total (seit Inbetriebnahme) und
Betriebsstunden am aktuellen
Tag sowie der Schaltspiele
(Anzahl der Einschaltungen)
keine -
1.3 Info Pumpe
* Anzeige der Pumpeninforma-
tionen Typ, Wellenleistung P
2
und Nennstrom I
N
Eingabe der Pumpeninformati-
onen bei Inbetriebnahme,
Daten werden von Pumpe 1 auf
Pumpe 2...6 übernommen
Pumpentyp
Wellenleistung P
2
[kW]
Nennstrom I
N
[A]
**
**
**
Anlagen-
spezifisch
2
0,00
bar
Diagramm
* Messwertdiagramm zur zeit-
aufgelösten Darstellung von
Ist-Druck und FU-Frequenz
Aufruf der Triggereinstellun-
gen und des Simulationsmodus
keine -
2.1 Triggereinstellung
* Einstellung der Zeitbasis
(Triggerzeit) des Messwertdia-
gramms
Triggerzeit [s] * 0 s
