Einbau- und Betriebsanleitung Wilo-CC-System 17

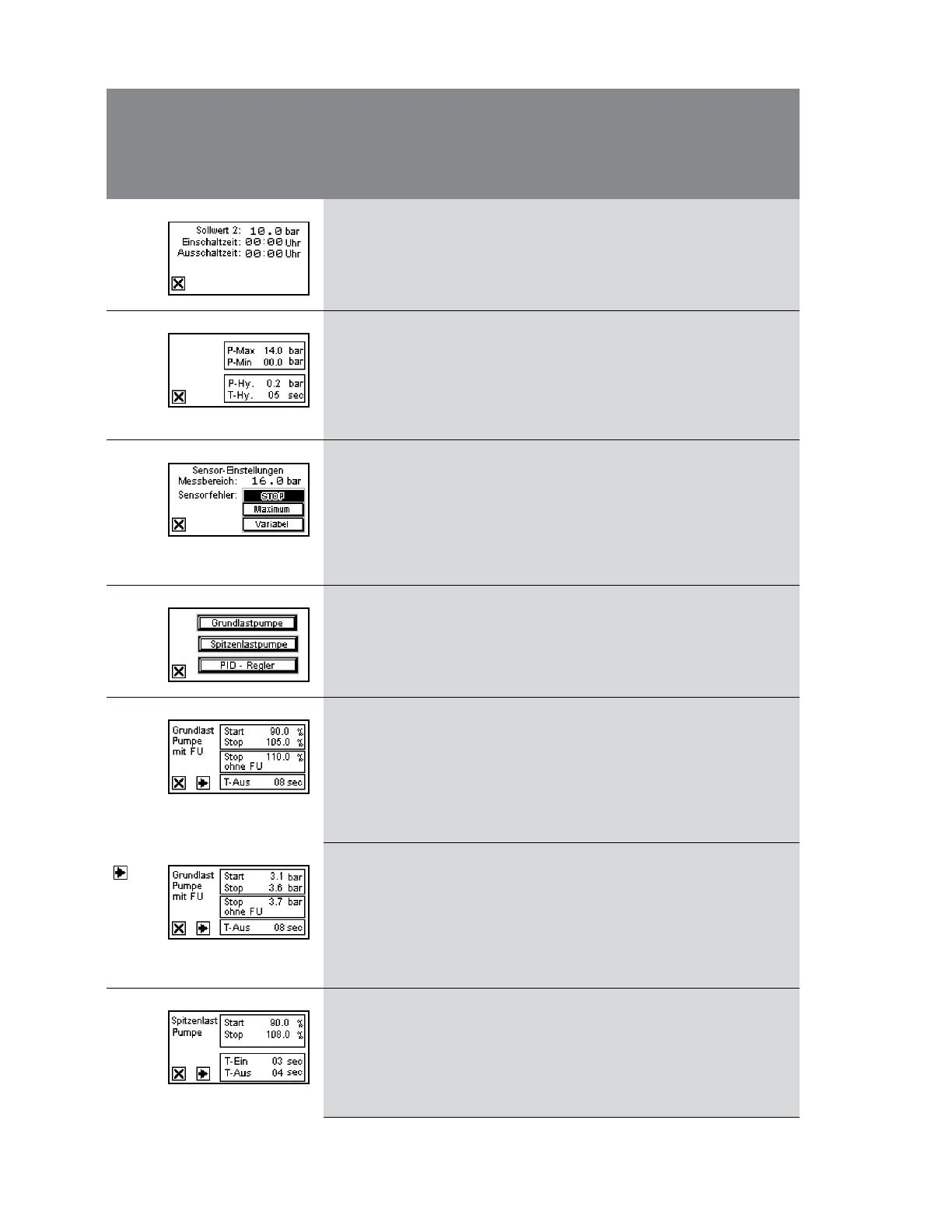

3.3.2.2 2. Sollwert * Einstellung des 2. Sollwertes
sowie der Umschaltzeiten zwi-
schen Sollwert 1 und 2
p
Set2
[bar]
t
p2on
[Std:Min]
t
p2off
[Std:Min]
**
**
**
0,0
00:00
00:00
3.3.2.3 Grenzwerte
* Eingabe von Maximaldruck
(Überdrucküberwachung) und
Minimaldruck (Rohrleitungs-
bruchüberwachung). Für diese
Grenzwerte kann eine Hyste-
rese und eine Zeitverzögerung
bis zur Alarm-Auslösung ein-
gegeben werden
p
max
[bar]
p
min
[bar]
p
Hyst
[bar]
t
Hyst
[s]
**
**
**
**
Anlagen-
spezifisch
3.3.2.4 Sensor
* Auswahl des Drucksensortyps
(Messbereich) sowie des Anla-
genverhaltens bei Sensorfehler
(Abschalten aller Pumpen,
Betrieb aller Pumpen mit max.
Drehzahl bzw. Betrieb einer
Pumpe mit voreingestellter
Drehzahl – siehe Menü 3.3.5
Seite 2)
Sensor
Verhalten bei Sensor-
fehler
**
**
16
Stop
3.3.3 Reglerparameter
* Aufruf der Menüs zur Einstel-
lung der Regelparameter der
Grund- und Spitzenlastschal-
tung sowie des PID-Reglers
keine -
3.3.3.1 Grundlastpumpe
* (Seite 1)
Grundlastpumpe  Anzeige/
Einstellung von:
• Ein- und Ausschaltdruck im
Normalbetrieb.
• Ausschaltdruck bei Betrieb
ohne Frequenzumrichter
• Nachlaufzeit
p
GLon
[%]
p
GLoff
[%]
p
GLoff2
[%]
t
GLoff
[s]
**
**
**
**
90
105
110
10
* (Seite 2)
Grundlastpumpe  Anzeige
von:
• Ein- und Ausschaltdruck im
Normalbetrieb.
• Ausschaltdruck bei Betrieb
ohne Frequenzumrichter
• Nachlaufzeit
keine -
3.3.3.2 Spitzenlastpumpe
* (Seite 1)
Anzeige/Einstellung des Ein-
und Ausschaltdruckes sowie
der Ein- und Ausschaltverzö-
gerungszeit der Spitzenlast-
pumpen
(Alle Druckwerte in % vom
1. Sollwert)
p
SLon
[%]
p
SLoff
[%]
t
SLon
[s]
t
SLoff
[s]
**
**
**
**
75
110
3
3
Menü-
Nr.
Display Beschreibung Einstellparameter/
Funktionen
Werks-
einstellung
sichtbar für verstellbar durch
Benutzer 1 und höher: * Benutzer 1 und höher: *
Aufruf Benutzer 2 und höher: ** Benutzer 2 und höher: **
durch: Service: *** Service: ***
