Inbouw- en bedieningsvoorschriften Wilo-CC-System 63
6.2 Bediening van het schakeltoestel
6.2.1 Bedieningselementen
• Hoofdschakelaar aan/uit
•Het Touchdisplay (grafisch, 128 x 64 pixel) toont
de bedrijfstoestanden van de pompen, de regelaar
en de frequentie-omvormer. Bovendien kunnen
alle installatieparameters via het display worden
ingesteld. De achtergrondverlichting wisselt van
kleur, afhankelijk van de bedrijfstoestand:
GROEN – installatie OK; ROOD – storing;
ORANJE – storing nog aanwezig, maar wel al
bevestigd.
De bedieningselementen worden gerelateerd aan
de context op het Touchdisplay weergegeven en
kunnen direct worden gekozen. Naast tekst wor-
den ook grafische symbolen gebruikt:

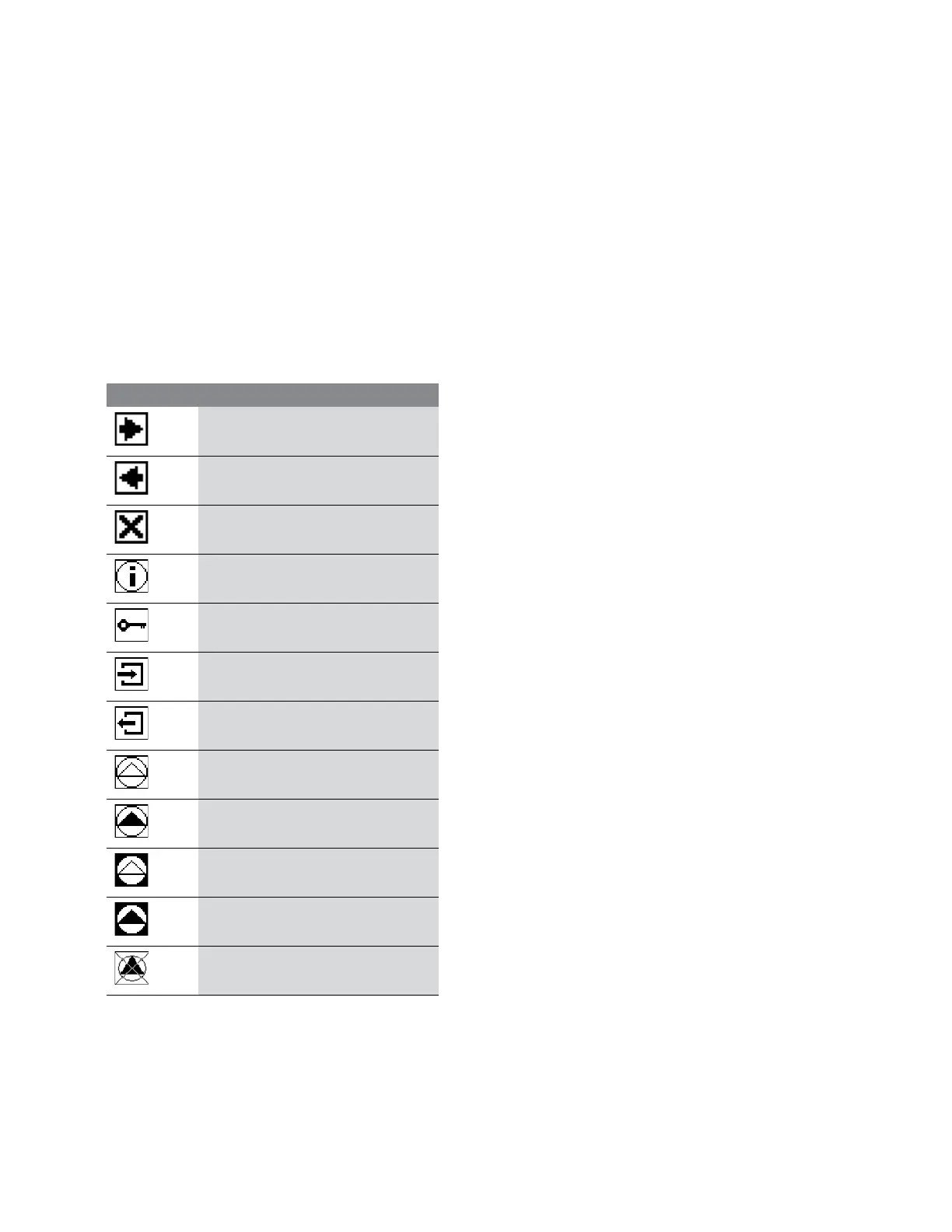

Symbool Functie/gebruik
Vooruit bladeren naar de volgende pagina
Terug bladeren naar de vorige pagina
Verlaten van een pagina (Escape) –
terugkeer afhankelijk van de context
Oproepen van het hoofdmenu
Oproepen van het login/logout-venster
Login
Logout
Pomp is uitgeschakeld
Pomp is op net ingeschakeld
Pomp is voor bedrijf op FO ingesteld,
maar uitgeschakeld
Pomp is op FO ingeschakeld
Installatie is door “Extern uit”
afgeschakeld
