Einbau- und Betriebsanleitung Wilo-CC-System 7
6.2 Bedienung des Schaltgerätes
6.2.1 Bedienelemente
• Hauptschalter Ein/Aus
•Das Touchdisplay (grafikfähig, 128 x 64 Pixel)
zeigt die Betriebszustände der Pumpen, des Reg-
lers und des Frequenzumrichters an. Außerdem
lassen sich alle Anlagen-Parameter über das Dis-
play einstellen. Die Hintergrundbeleuchtung
wechselt je nach Betriebszustand: GRÜN – Anlage
i.O.; ROT – Störung; ORANGE – Störung liegt
noch an, wurde aber bereits quittiert.
Die Bedienelemente werden kontextbezogen auf
dem Touchdisplay dargestellt und können direkt
angewählt werden. Neben Klartextanzeigen kom-
men folgende grafische Symbole zur Anwendung:

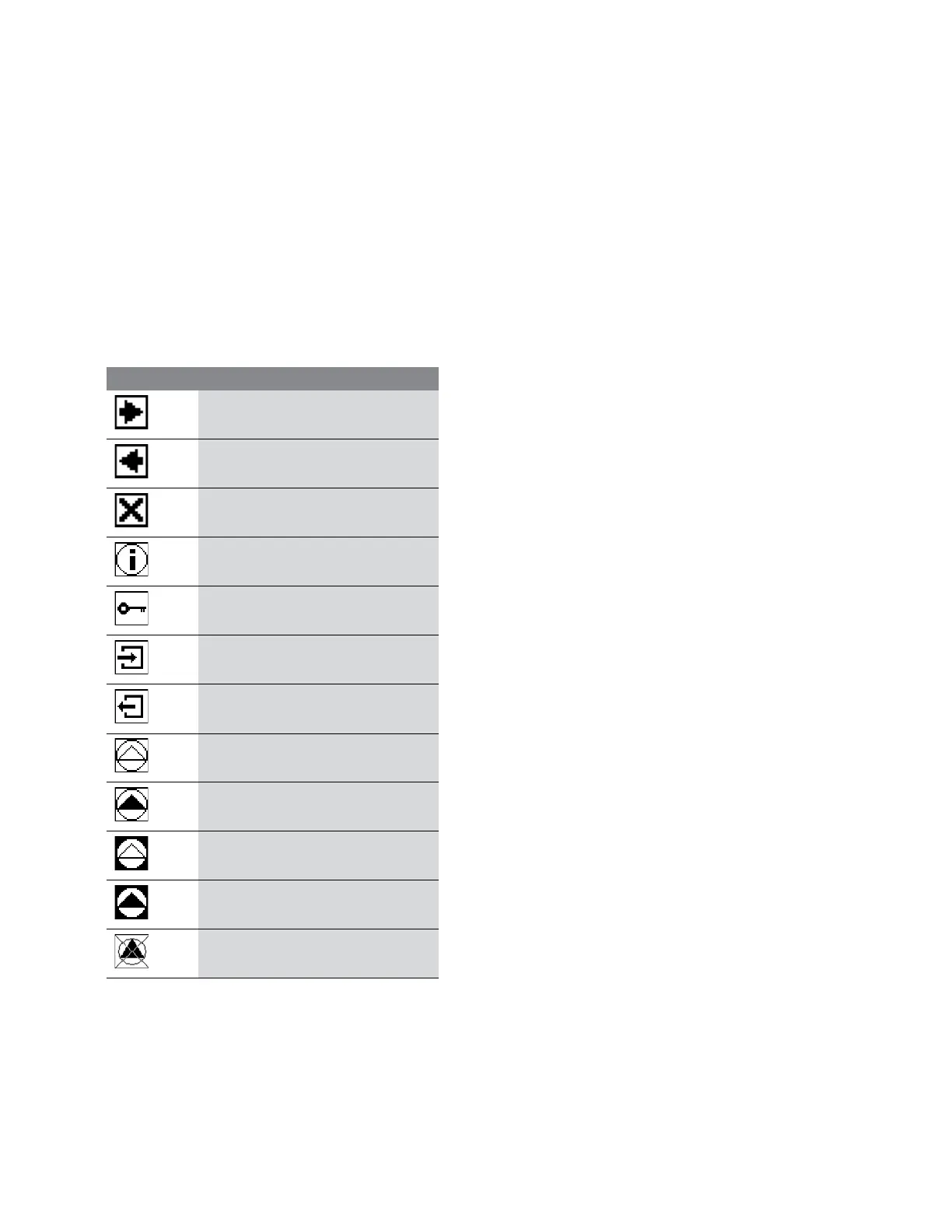

Symbol Funktion/Verwendung
Vorwärtsblättern zur nächsten Seite
Zurückblättern zur vorherigen Seite
Verlassen einer Seite (Escape) –
Rücksprung ist kontextbezogen
Aufruf des Hauptmenüs
Aufruf des Login/Logout-Fensters
Login
Logout
Pumpe ist ausgeschaltet
Pumpe ist am Netz eingeschaltet
Pumpe ist für den Betrieb am FU gewählt,
aber ausgeschaltet
Pumpe ist am FU eingeschaltet
Anlage ist durch „Extern Aus“ abgeschal-
tet
