Einbau- und Betriebsanleitung Wilo-Para 11
de
Konstant-Drehzahl
(I, II, III)
Empfehlung bei Anlagen mit unveränderlichem
Anlagenwiderstand die einen konstanten Volumenstrom
erfordern.
Die Pumpe läuft in drei vorgegebenen Festdrehzahl-
stufen (I, II, III).
Externe Regelung
über iPWM-Signal
Der erforderliche Soll-/Istwertvergleich wird für die
Regelung von einem externen Regler übernommen.
Als Stellgröße wird der Pumpe ein PWM-Signal (Pulswei-
tenmodulation) zugeführt.
Der PWM-Signal Erzeuger gibt an die Pumpe eine perio-
dische Folge von Impulsen (der Tastgrad) gemäß
DIN IEC 60469-1.

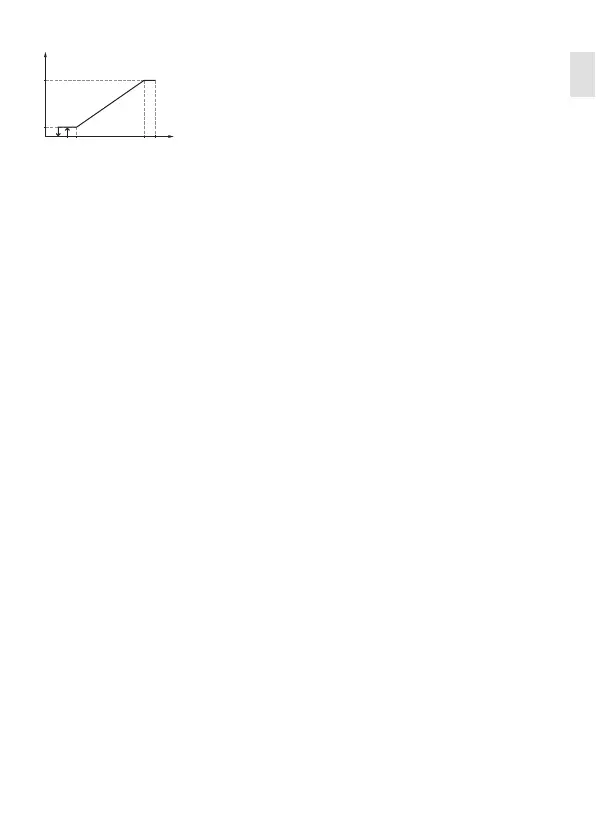

iPWM 1 Modus (Heizungsanwendung):
Im iPWM 1 Modus, wird die Pumpendrehzahl in
Abhängigkeit vom PWM Eingangssignal geregelt.
Verhalten bei Kabelbruch:
Wird das Signalkabel von der Pumpe getrennt, z.B. durch
Kabelbruch, beschleunigt die Pumpe auf maximale
Drehzahl.
PWM Signaleingang [%]
< 5: Pumpe läuft bei maximaler Drehzahl
5-85: Die Drehzahl der Pumpe sinkt linear von n
max
nach n
min
85-93: Pumpe läuft bei minimaler Drehzahl (Betrieb)
85-88: Pumpe läuft bei minimaler Drehzahl (Anlauf)
93-100: Pumpe stoppt (Bereitschaft)
I
III
II
H/m
Q/m³/ h
HINWEIS
Werkseinstellung:
Konstant-Drehzahl, Kennline III
55 (45)%
45 (55)%
5 (95)%
65 (35)%
35 (65)%
75 (25)%
85 (15)%
15 (85)%
25 (75)%
H/m
Q/m³/ h
% PWM 1 (% PWM 2)
3:0
max
n
¹/min
min
0 5 85 88
93 100
PWM
%
