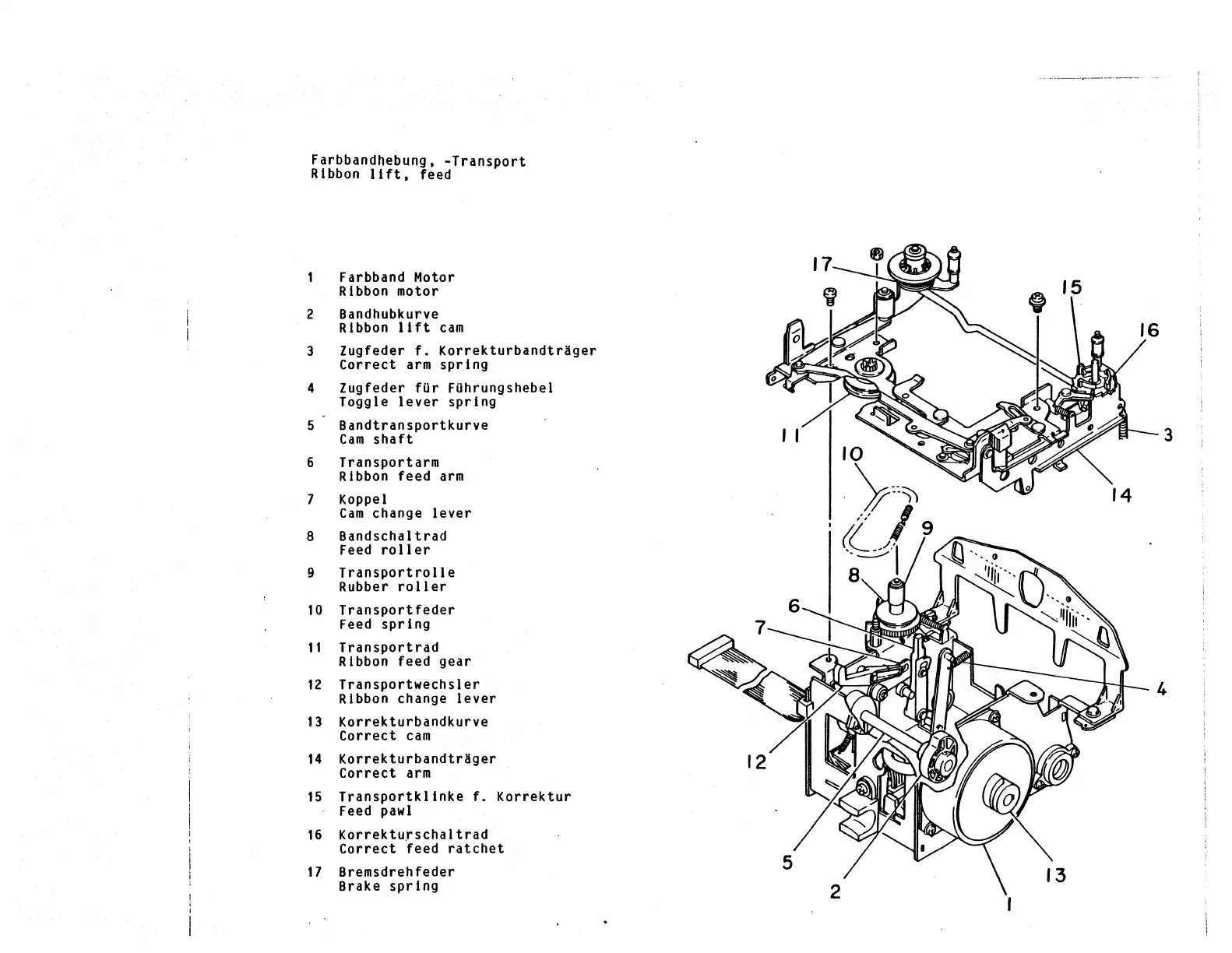

Farbbandhebung. -Transport
Ribbon lift. feed
Farbband Motor
Ribbon motor
2 Bandhubkurve
R 1 bbon I lft cam
3 Zugfeder f. KorrekturbandtrHger
Correct arm spring
4 Zugfeder fOr FOhrungshebel
Toggle lever spring ·
5 Bandtransportkurve
Cam shaft
6 Transport arm
Ribbon feed arm
7 Koppel
Cam change lever
8 Bandschaltrad
Feed roller
9 Transportrolle
Rubber roller
10 Transportfeder
Feed spring
11 Transportrad
Ribbon feed gear
12 Transportwechsler
Ribbon change lever
13 Korrekturbandkurve
Correct cam
14 KorrekturbandtrHger
Correct arm
15 Transportklinke f. Korrektur
Feed pawl
16 Korrekturschaltrad
Correct feed ratchet
17 Bremsdrehfeder
Brake spring
10
)r~
I,{' / 9
.~ .. I
8
3
14
4
