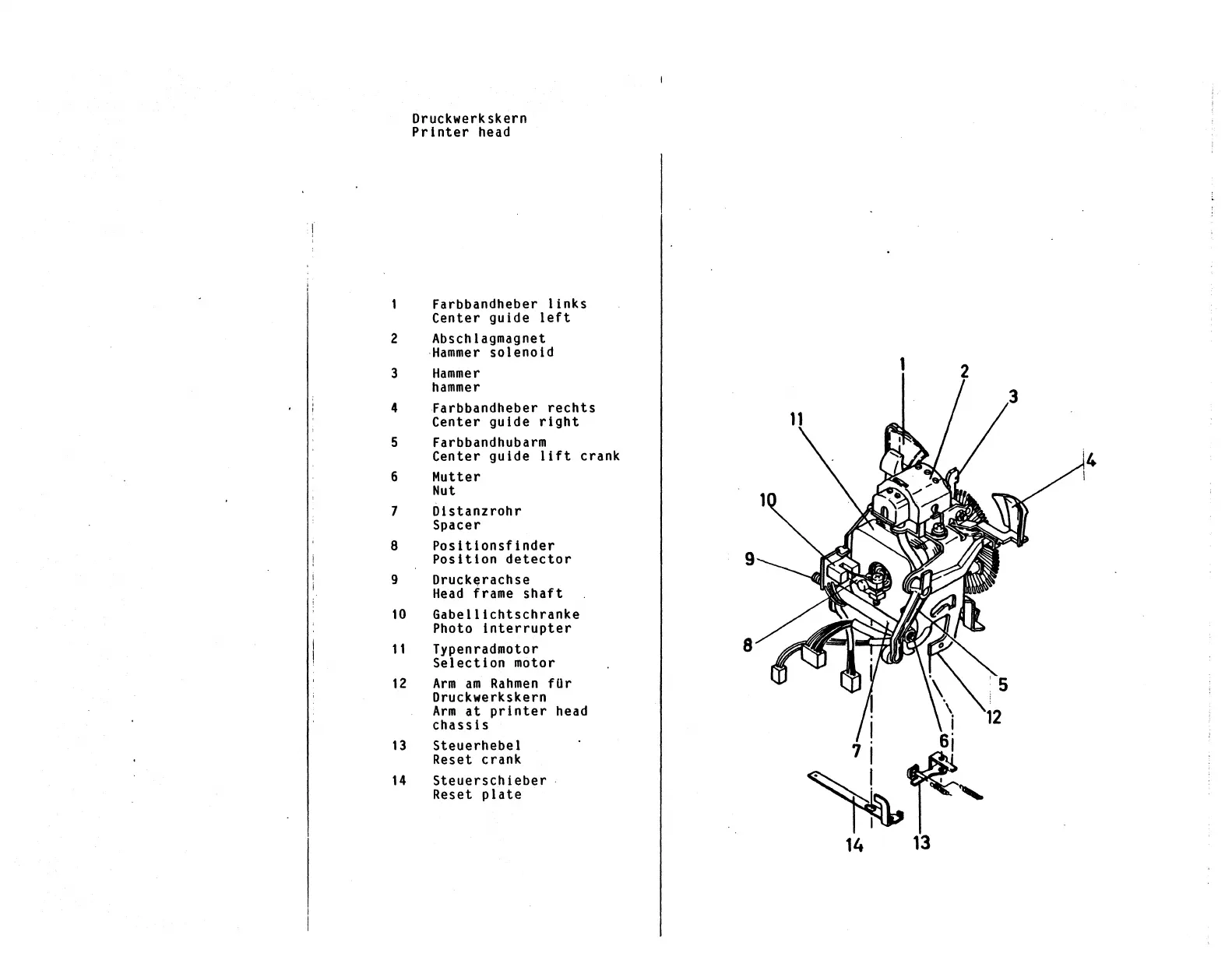

Oruckwerkskern
Printer head
Farbbandheber links
Center guide left
Abschlagmagnet
Hammer solenoid
Hammer
hammer
Farbbandheber rechts
Center guide right
Farbbandhubarm
Center guide lift crank
Mutter
Nut
Oistanzrohr
Spacer
Positionsfinder
Position detector
Oruckerachse
Head frame shaft
Gabellichtschranke
Photo interrupter
Ty pen radmotor
Selection motor
Arm am Rahmen fllr
Druckwerkskern
Arm at printer head
chassis
Steuerhebel
Reset crank
Steuerschieber
Reset plate
1
9
8
1
\
\
. \ i
I s·
2
7j ~
~I~'
14 13
