Xylem FLOJET VFLO 5.0 User Manual

VAR FÖRSIKTIG: Föreslagen ledningar information ges som referens. För korrekt
information hänvisar lokala ledningar koder och specikations riktlinjer.
Ledningstabell
Total trådlängd – fot (meter)
Pump- 0 - 20 fot 20 - 35 fot 35 - 55 fot
spänning (0 - 6 m) (6 - 9 m) (9 - 12 m)
12 VDC #14 AWG #12 AWG #10 AWG
(2,5 mm
2
) (4 mm
2
) (6 mm
2
)
24 VDC #16 AWG #14 AWG #12 AWG
(1,5 mm
2
) (2,5 mm
2
) (4 mm)
VARNING!
Elledningarna måste uppfylla gällande elstandarder och inkluderar
korrekt anpassad säkring eller överspänningsskydd. Olämpliga
elledningar orsaka brand med personskada eller död som resultat.
BRANDFARA

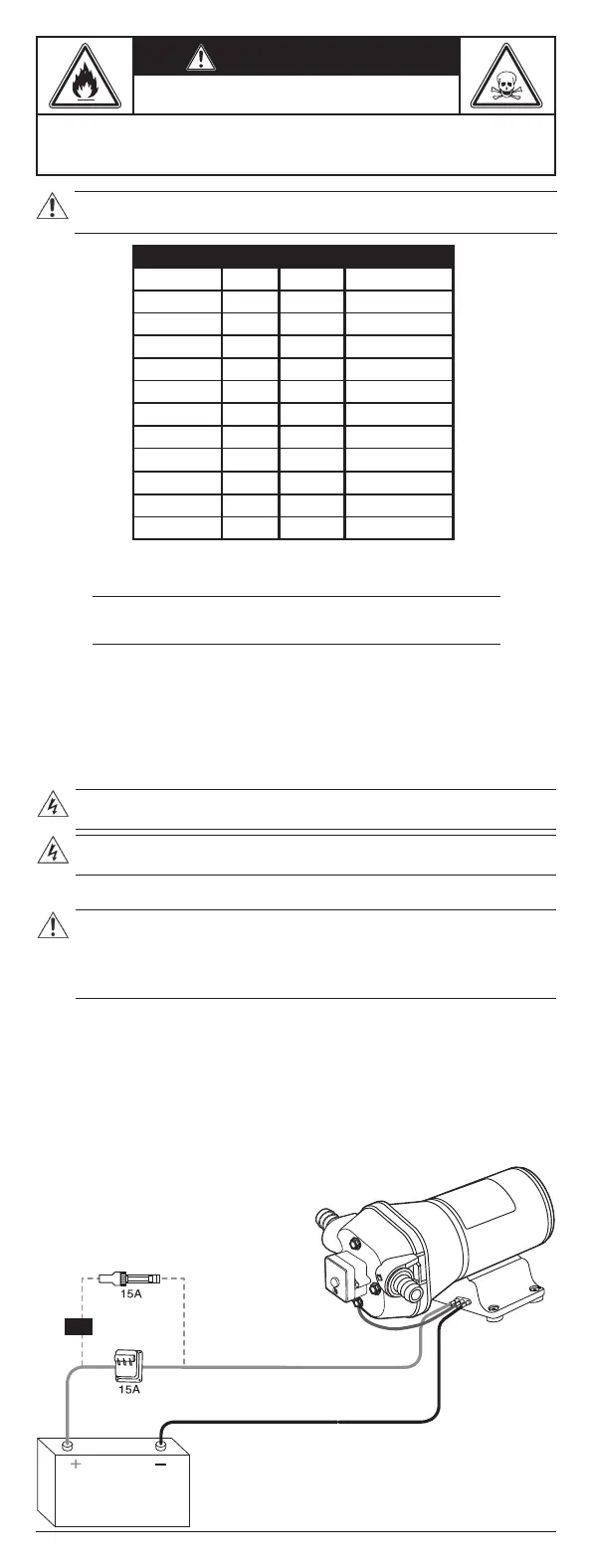

Figur 5.
grön
jordledare
Gray
inline säkring
säkring
eller
Röd (+)
Svart (-)
brytarspets
12V batteri
30
VARNING:
• Beakta olycksförebyggande gällande föreskrifter.
• Använd lämplig utrustning och skydd.
• Se alltid till den lokala och / eller nationella regler, lagar och koder som
gäller för urvalet av installationsplatsen, VVS, och strömanslutningar.
Elinstallation
Elektrisk fara:
Installation:
Elektriska krav:
Elektrisk installation
Diagram
VARNING: Se till att alla anslutningar utförs av kvalicerade installatörer
och i enlighet med gällande föreskrifter.
De lokala gällande föreskrifter åsidosätta specicerade krav som anges nedan.
Checklista Elanslutning
Kontrollera att följande krav är uppfyllda:
• De elektriska ledningarna är skyddade från hög temperatur, vibrationer, och
kollisioner.
• Den aktuella typen och spänning på nätanslutning måste motsvara
uppgifterna på typskylten på pumpen.
VARNING: Innan du börjar arbeta på enheten, se till att enheten och
manöverpanelen är isolerade från strömförsörjningen och inte kan spännings.
Modell Volt Ampere Säkring
R4320343A 24V 6.0 A 10 A Krävs
R4426343A 24V 6.0 A 10 A Krävs
R4420343A 24V 6.0 A 10 A Krävs
R4425509A 24V 6.0 A 10 A Krävs
R4425511A 24V 6.0 A 10 A Krävs
R4425512A 24V 6.0 A 10 A Krävs
R4320143A 12V 12.0 A 15 A Krävs
R4420143A 12V 12.0 A 15 A Krävs
R4426143A 12V 12.0 A 15 A Krävs
R4425503A 12V 12.0 A 15 A Krävs
R4425505A 12V 12.0 A 15 A Krävs
R4425506A 12V 12.0 A 15 A Krävs
