20381000
QUAD PORT x
1/2" MALE QEST.
STRAIGHT
20381002
QUAD PORT x
1/2" HOSE BARB
STRAIGHT
20381006
QUAD PORT x
3/4" HOSE BARB
STRAIGHT
20381007
QUAD PORT x
GARDEN HOSE
STRAIGHT
20381008
QUAD PORT x
1/2" MALE QEST.
90∞ ELBOW
20381009
QUAD PORT x
1/2" HOSE BARB
90∞ ELBOW
20381010
QUAD PORT x
3/4" HOSE BARB
90∞ ELBOW
Acondicionamiento para invierno
PRECAUCIÓN: Si se deja congelar el agua en el sistema, puede ocasionarse daños a la bomba y
al sistema de tuberías. En las bombas Jabsco puede usarse anticongelante no tóxico para agua potable.
Siga las recomendaciones del fabricante. Consulte en las instrucciones del fabricante de la embarcación o
el equipo los procedimientos especícos de acondicionamiento para invierno. No utilice anticongelante
para automóviles para acondicionar para invierno los sistemas de agua potable. Estas soluciones son
altamente tóxicas y pueden causar graves heridas o la muerte si se ingieren.
1. Drene el tanque de agua. Abra la válvula de drenaje del tanque. Puede utilizar la bomba para drenar el
tanque abriendo todas los grifos del sistema. Permita que la bomba funcione hasta que el tanque esté
vacío. No opere la bomba más de 15 minutos seguidos.
2. Abra todos los grifos y purgue el agua del sistema de tuberías. Apague la bomba. Asegúrese de que se
haya desagotado toda el agua de las tuberías de drenaje.
3. Retire las conexiones rápidas de salida y entrada de la bomba y enciéndala para bombear hacia afuera
el agua remanente en el cabezal de la misma. Asegúrese de tener un recipiente para recolectar
el agua o un paño debajo de la bomba para evitar que el agua se derrame sobre la embarcación.
Apague la bomba una vez que las tuberías estén vacías. Deje las conexiones desconectadas hasta que
el sistema esté listo para ser utilizado nuevamente. Haga una nota en su llenador de tanque para
recordar que las tuberías no están conectadas.
4. Asegúrese de que todos los grifos estén abiertos para evitar daños a las tuberías.
Accessorios – Adaptadores de cierre rápido
Dimensiones: Ancho – 6 1/8 inches (155.58mm), Altura – 4 3/4 inches (120.65mm),
Largo – 9 7/8 inches (250.83mm)
Parts List
2 3

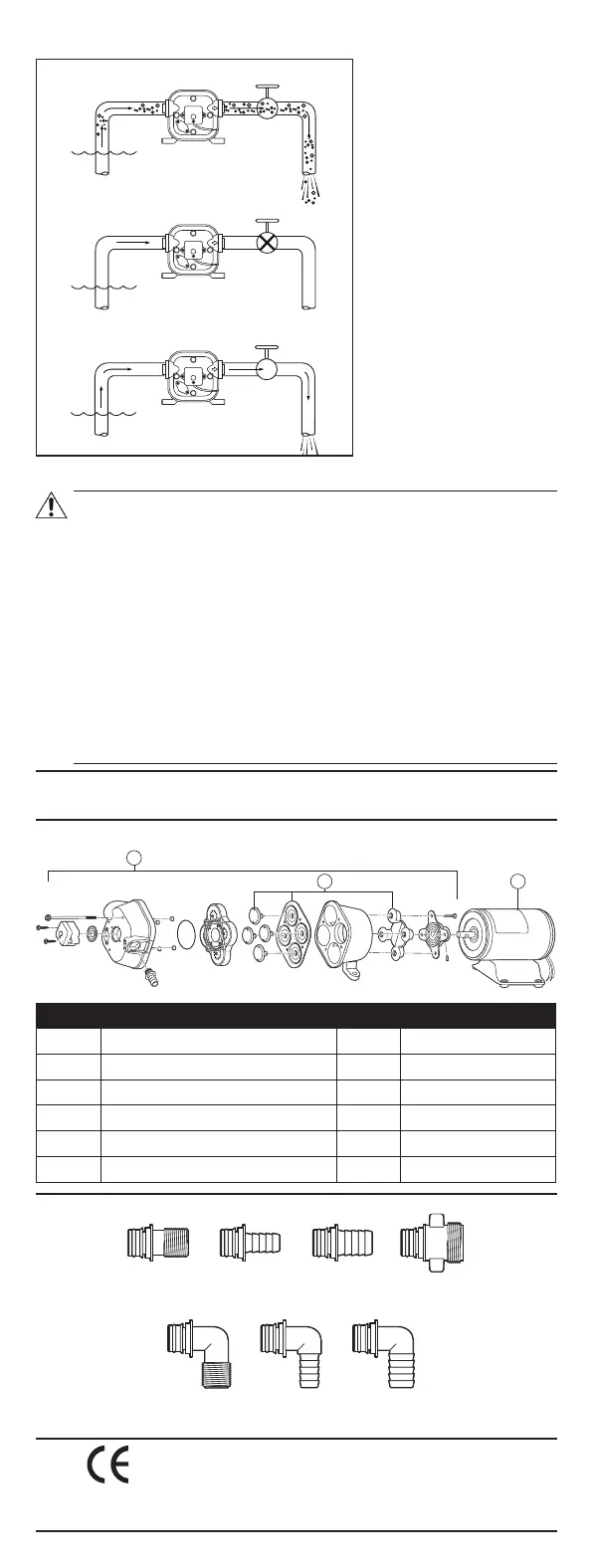

Vista Explotada
Declaramos, bajo nuestra absoluta responsabilidad, que nuestro producto
al que corresponde esta declaración ha sido diseñado para cumplir con las
siguientes Directivas:
Directiva de Compatibilidad Electromagnética 2004/108/CE
RoHS 2011/65/UE (Restricción de Sustancias Peligrosas)
36
Clave Descripción Cant. No. Kit
1 Ensamble del cabezal 1 189146330A (EPDM)
Ensamble del cabezal 1 189146335A (VITON)
2 Kit de diafragma 1 20403040A
3 Motor - 12 1 R2009236A
Motor - 24 1 R2010180A
4 Filtro 1 01740950S
Importante: No opere la
bomba más de 15 minutos
seguidos.
Initial Start Up
Demand Off
Demand On
• Llene el tanque de agua
• Abra todos los grifos
• Encienda la bomba
NOTA: Espere un retardo de 10
segundos para el encendido.
• Cuando el agua esté libre de
aire, cierre todos los grifos
empezando por el más cercano
a la bomba (Figura 6)
Puesta en marcha inicial
Demanda desactivada
Demanda activada
Figura 6.
Operación
