Xylem FLOJET VFLO 5.0 User Manual

PRECAUCIÓN: La información de cableado sugerido se da como referencia. Para
obtener información adecuada por favor hacer referencia a los códigos de cableado
locales y directrices de especicación.
Tabla de tamaños de cables
Longitud total del cable – pies (metros)
Voltaje de 0 - 20 pies 20 - 35 pies 35 - 55 pies
la bomba (0 - 6 m) (6 - 9 m) (9 - 12 m)
12 VCC Nº14 AWG Nº12 AWG Nº10 AWG
(2.5 mm
2
) (4 mm
2
) (6 mm
2
)
24 VCC Nº16 AWG Nº14 AWG Nº12 AWG
(1.5 mm
2
) (2.5 mm
2
) (4 mm)
ADVERTENCIA
El cableado debe cumplir las normas eléctricas aplicables e incluir
un fusible o disyuntor de tamaño apropiado. El cableado incorrecto
puede originar incendios que pueden causar lesiones o muerte.
PELIGRO DE INCENDIO

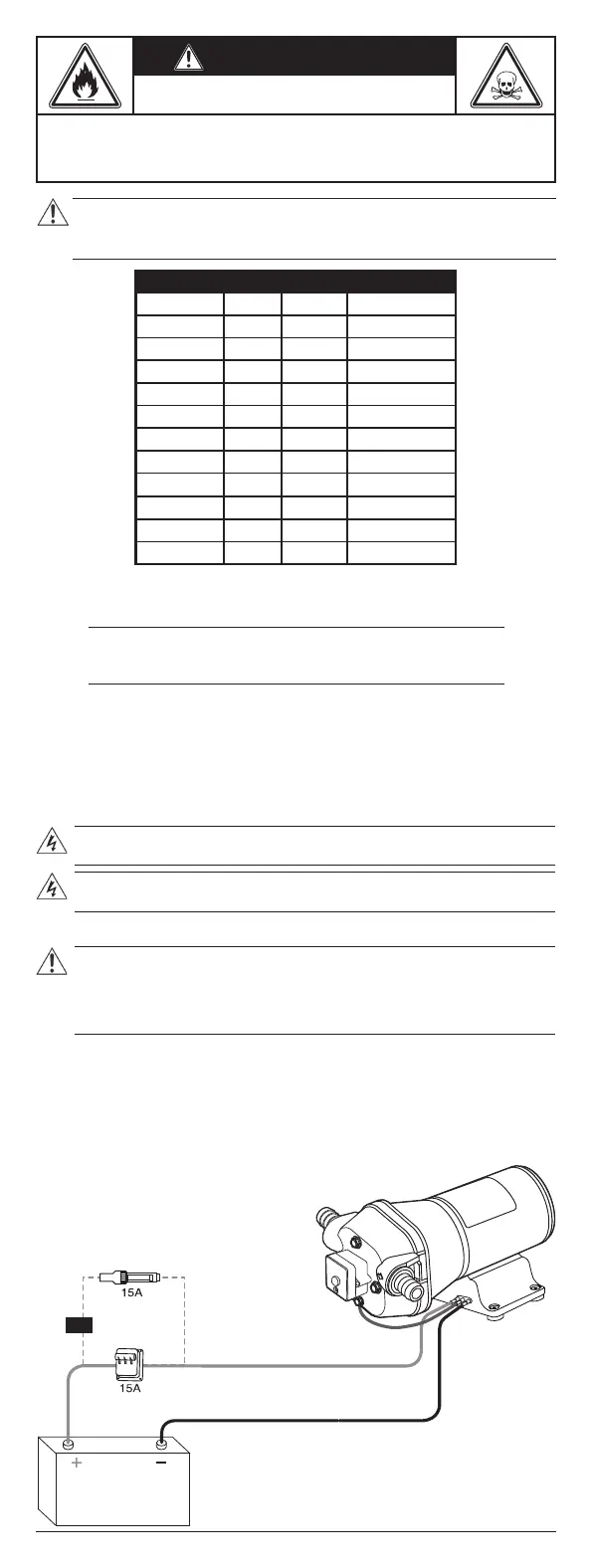

Figura 5.
Verde
Tierra
Gris
Fusible en línea
Fusible
eller
Rojo (+)
Negro (-)
Interruptor
Batería 12V DC
35
ADVERTENCIA:
• Cumplir la normativa de prevención de accidentes vigentes.
• Use equipos y protección adecuada.
• Consulte siempre a nivel local y / o nacional, la legislación y los códigos vigentes en materia
de selección de las conexiones del sitio de instalación, plomería y electricidad.
Instalación eléctrica
Riesgos:
Instalación:
Requisitos:
Diagrama de
instalación eléctrica
ADVERTENCIA: Asegúrese de que todas las conexiones son realizadas por un técnico
autorizado y de conformidad con la normativa vigente.
Las regulaciones locales en los requisitos para rechazos especicados vigentes se enumeran a continuación.
Lista de vericación para conexión eléctrica
Compruebe que se cumplan los siguientes requisitos:
• Los conductores eléctricos están protegidos de alta temperatura, vibraciones, y colisiones.
• El tipo de corriente y la tensión de conexión a la red deben corresponder a las especicaciones de la
placa de datos de la bomba.
ADVERTENCIA: Antes de empezar a trabajar en la unidad, asegúrese de que la unidad y el
panel de control están aislados de la red eléctrica y no pueden ser energizados.
Modelo Volts Amps Fusible
R4320343A 24V 6.0 A 10 A Requerido
R4426343A 24V 6.0 A 10 A Requerido
R4420343A 24V 6.0 A 10 A Requerido
R4425509A 24V 6.0 A 10 A Requerido
R4425511A 24V 6.0 A 10 A Requerido
R4425512A 24V 6.0 A 10 A Requerido
R4320143A 12V 12.0 A 15 A Requerido
R4420143A 12V 12.0 A 15 A Requerido
R4426143A 12V 12.0 A 15 A Requerido
R4425503A 12V 12.0 A 15 A Requerido
R4425505A 12V 12.0 A 15 A Requerido
R4425506A 12V 12.0 A 15 A Requerido
