• Remplir le réservoir d’eau
• Ouvrir tous les robinets
• Mettre l’interrupteur de la
pompe sur «ON»
N.B. : S’attendre à un délai de
10secondes avant le démarrage.
• Lorsque aucune bulle d’air
ne s’échappe plus des
canalisations, fermer tous les
robinets en commençant par
celui situé le plus près de la
pompe (Figure 6)
Fonctionnement
Important : Ne pas laisser
la pompe tourner plus de 15
minutes de suite.

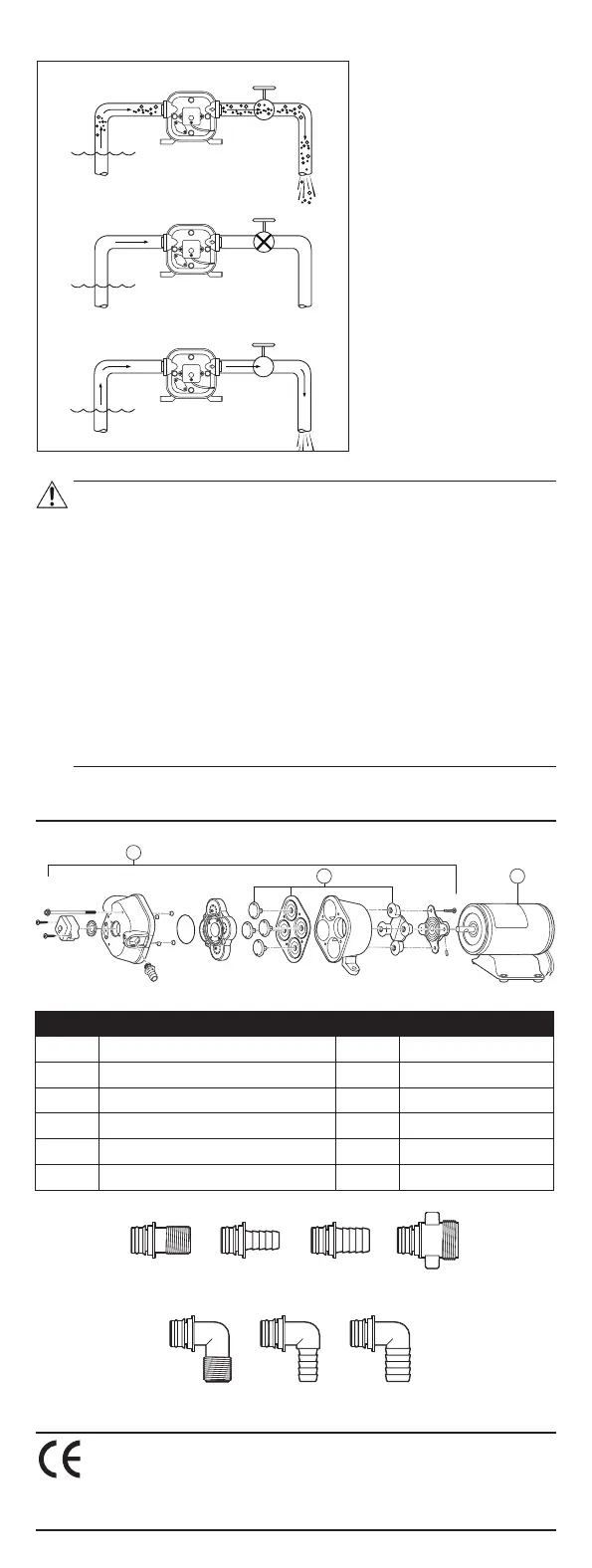

Initial Start Up
Demand Off
Demand On
Figure 6.
Démarrage initial
Demande Fermé
Demande Ouvert
20381000
QUAD PORT x
1/2" MALE QEST.
STRAIGHT
20381002
QUAD PORT x
1/2" HOSE BARB
STRAIGHT
20381006
QUAD PORT x
3/4" HOSE BARB
STRAIGHT
20381007
QUAD PORT x
GARDEN HOSE
STRAIGHT
20381008
QUAD PORT x
1/2" MALE QEST.
90∞ ELBOW
20381009
QUAD PORT x
1/2" HOSE BARB
90∞ ELBOW
20381010
QUAD PORT x
3/4" HOSE BARB
90∞ ELBOW
Accessoires
Dimensions: Largeur – 6 1/8 pouces (155.58mm), Hauteur – 4 3/4 pouces (120.65mm),
Llongueur – 9 7/8 pouces (250.83mm)
Liste des pièces
2 3
Vue éclatée
Nous déclarons par la présente que, sous notre entière responsabilité, le produit auquel
cette déclaration se rapporte a été conçu pour être conforme aux dispositions des Directives
suivantes:
Directive 2004/108/CE relative à la compatibilité électromagnétique
Directive 2011/65/UE relative à la limitation de l’utilisation de certaines substances
dangereuses dans les équipements électriques et électronique
Hivérisation
MISE EN GARDE: Si de l’eau restant dans le système gèle, la pompe et la plomberie pourraient
être endommagées. Il est possible d’utiliser un antigel pour eau potable non toxique dans les pompes
Jabsco. Suivre les recommandations du fabricant. Se reporter aux instructions du fabricant du bateau
ou de l’équipement pour connaître les procédures d’hivérisation et d’évacuation de l’eau spéciques.
Ne pas utiliser d’antigel automobile pour procéder à l’hivérisation de systèmes d’alimentation en eau
potable car ces solutions sont extrêmement toxiques et pourraient entraîner blessures ou mort en cas
d’ingestion.
1. Assécher le réservoir d’eau. Ouvrir la vanne de vidange. Il est possible d’utiliser la pompe pour
vider le réservoir en ouvrant tous les robinets du système. Laisser la pompe fonctionner jusqu’à
ce que le réservoir soit vide. Ne pas laisser la pompe tourner plus de 15 minutes de suite.
2. Ouvrir tous les robinets et laisser l’eau s’égoutter des canalisations. Mettre la pompe hors
tension. Veiller à ce que toute l’eau soit bien évacuée des canalisations.
3. Déconnecter les raccords à assemblage rapide d’arrivée et de sortie de la pompe et mettre la
pompe en marche pour évacuer l’eau restant dans la tête de pompe. Veiller à placer un récipient
ou un chiffon sous la pompe an d’éviter tout déversement d’eau dans le bateau. Une fois les
canalisations vidées, éteindre la pompe. Laisser tous les raccords déconnectés de la pompe
jusqu’à ce que le système soit de nouveau prêt à être utilisé. Indiquer sur le réservoir que les
canalisations ne sont pas connectées.
4. Veiller à ce que tous les robinets soient laissés ouverts an de ne pas endommager la plomberie.
11
Clé Description Qté Kit #
1 Assemblée tête de pompe 1 189146330A (EPDM)
Assemblée tête de pompe 1 189146335A (VITON)
2 Kit de membrane 1 20403040A
3 Moteur - 12 1 R2009236A
Moteur - 24 1 R2010180A
4 Pumpgard Passoire 1 01740950S
