Kabelquerschnitttabelle
Gesamtkabellänge – in Fuß (Meter)
Pumpen- 0 - 20 ft 20 - 35 ft 35 - 55 ft
spannung (0 - 6 m) (6 - 9 m) (9 - 12 m)
12 VDC Nr.14 AWG Nr.12 AWG Nr.10 AWG
(2,5 mm
2
) (4 mm
2
) (6 mm
2
)
24 VDC Nr.16 AWG Nr.14 AWG Nr.12 AWG
(1,5 mm
2
) (2,5 mm
2
) (4 mm)
VORSICHT: Empfohlene Verdrahtungsinformationen als Referenz angegeben.
Für die richtige Informationen verweisen örtlichen Verdrahtungsvorschriften und
Spezikation Richtlinien.
WARNHINWEIS
Die Verdrahtung muss alle geltenden Vorschriften für Elektroanlagen
erfüllen und eine angemessen dimensionierte Sicherung bzw. einen
geeigneten Leistungstrennschalter aufweisen. Eine unsachgemäße
Verdrahtung kann einen Brand verursachen, der zu Verletzungen oder
sogar zum Tod führen kann.
BRANDGEFAHR!
fgrünen
Erdleiter
grau
Sicherungshalters
Sicherung
oder
rote Kabel (+)
schwarze Kabel (-)
Leistungsschalters
Batterie DC 12 V

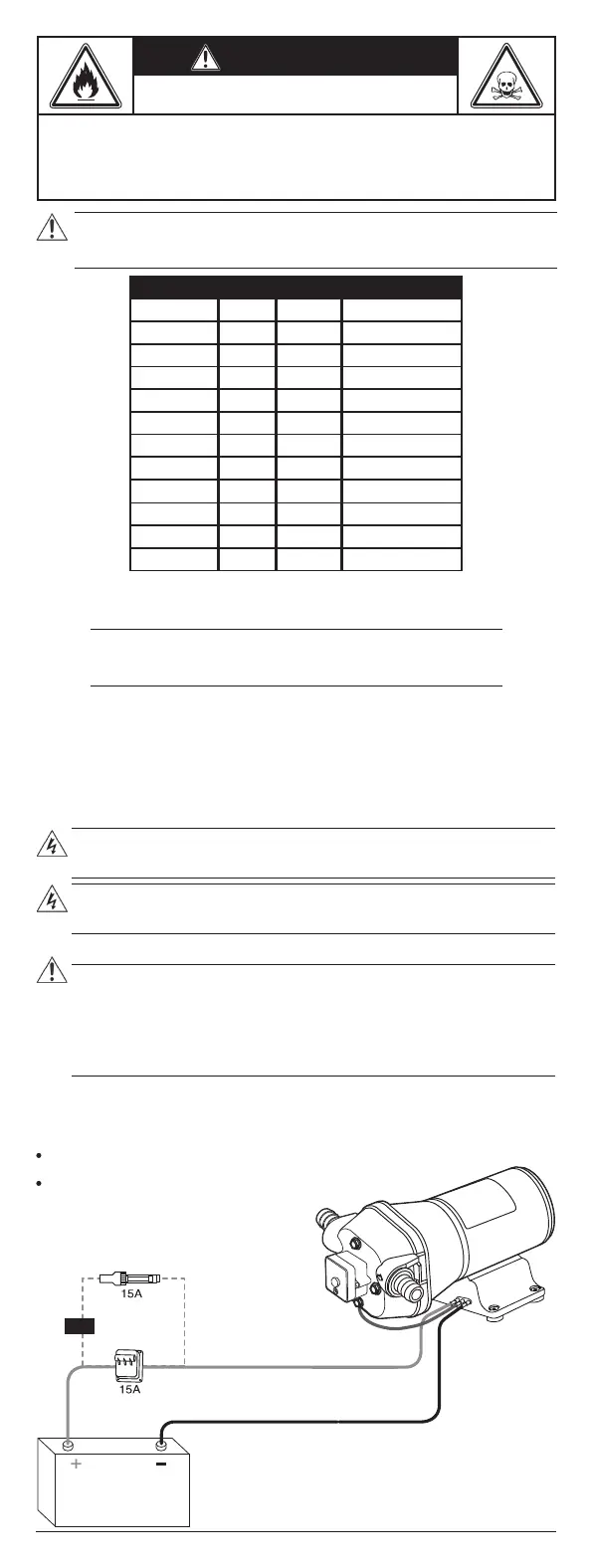

Abbildung 5.
15
Modell Volts Ampere Sicherung
R4320343A 24V 6.0 A 10 A erforderlich
R4426343A 24V 6.0 A 10 A erforderlich
R4420343A 24V 6.0 A 10 A erforderlich
R4425509A 24V 6.0 A 10 A erforderlich
R4425511A 24V 6.0 A 10 A erforderlich
R4425512A 24V 6.0 A 10 A erforderlich
R4320143A 12V 12.0 A 15 A erforderlich
R4420143A 12V 12.0 A 15 A erforderlich
R4426143A 12V 12.0 A 15 A erforderlich
R4425503A 12V 12.0 A 15 A erforderlich
R4425505A 12V 12.0 A 15 A erforderlich
R4425506A 12V 12.0 A 15 A erforderlich
WARNUNG: Stellen Sie sicher, dass alle Verbindungen von einem qualizierten
Montagetechniker und in Übereinstimmung mit den geltenden Vorschriften durchgeführt
werden.
WARNUNG: Vor Beginn der Arbeiten am Gerät, stellen Sie sicher, dass das Gerät und
das Bedienfeld werden von der Stromversorgung getrennt ist und nicht eingeschaltet
werden.
Die örtlichen Vorschriften in Kraft overrule Anforderungen aufgelistet.
Elektrischer Anschluss Checkliste
Überprüfen Sie, ob die folgenden Voraussetzungen erfüllt sind:
Die elektrischen Leitungen werden von hohen Temperaturen,
Vibrationen und Schlägen geschützt.
Die aktuelle und Spannung des Netzanschlusses müssen den Angaben
auf dem Typenschild an der Pumpe übereinstimmen.
WARNUNG:
• Unfallverhütungsvorschriften in Kraft.
• Verwenden Sie geeignete Ausrüstung und Schutz.
• Immer auf die lokalen und / oder nationalen Vorschriften, Gesetze und Vorschriften
bezüglich der Wahl der Einbaustelle, Sanitär-, und die Stromversorgung beziehen
in Kraft.
Elektrische Installation
Stromschlaggefahr:
Installation:
Elektrische Anforderungen:
Elektrische Installation
Diagramm
