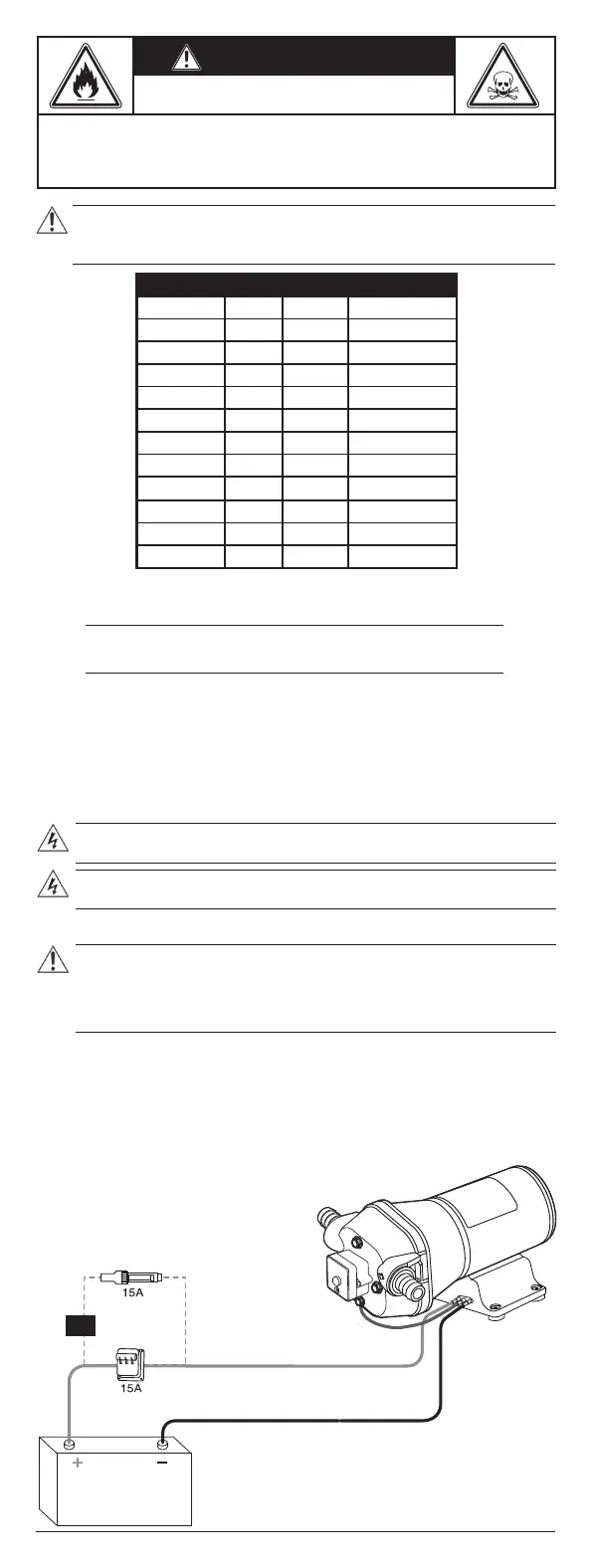

Xylem FLOJET VFLO 5.0 User Manual

VOORZICHTIG: Gesuggereerd bedrading informatie wordt gegeven als een
referentie. Voor de juiste informatie kunt u verwijzen naar de plaatselijke voorschriften
voor bedrading en specicatie richtlijnen.
Bedradingstabel
Totale draadlengte - feet (meter)
Pomp- 0 - 20 ft 20 - 35 ft 35 - 55 ft
spanning (0 - 6 m) (6 - 9 m) (9 - 12 m)
12 VDC #14 AWG #12 AWG #10 AWG
(2,5 mm
2
) (4 mm
2
) (6 mm
2
)
24 VDC #16 AWG #14 AWG #12 AWG
(1,5 mm
2
) (2,5 mm
2
) (4 mm)
WAARSCHUWING
De bedrading moet aan de geldende elektrische normen
voldoen en over een zekering van de juiste stroomsterkte of een
stroomonderbreker beschikken. Verkeerde bedrading kan in brand en
bijgevolg letsel of dodelijke gevolgen resulteren.
BRANDGEVAAR
inline zekering
Grijs
Rood (+)Zekering
Zwart (+)
Schakelaar
12v Accu
OF
Groene
grond
Figuur 5.
25
WAARSCHUWING:
• Houd u ter voorkoming van ongevallen van kracht.
• Gebruik geschikte apparatuur en bescherming.
• Raadpleeg altijd de lokale en / of nationale regelgeving, wetgeving en codes van kracht ten
aanzien van de keuze van de plaats van installatie, loodgieterswerk, en stroomaansluitingen.
Elektrische installatie
Elektrisch gevaar:
Installatie:
Elektrische vereisten:
Elektrische installatie
diagram
WAARSCHUWING: Zorg ervoor dat alle aansluitingen worden uitgevoerd door gekwaliceerde
installateurs en in overeenstemming met de geldende voorschriften.
De plaatselijke geldende voorschriften overrule gespeciceerd eisen hieronder opgesomd.
Elektrische aansluiting checklist
Controleer of de volgende eisen wordt voldaan:
• De elektrische leidingen zijn beschermd tegen hoge temperaturen, trillingen en botsingen.
• Het huidige type en de spanning van de netaansluiting moet overeenkomen met de gegevens op
het typeplaatje op de pomp.
WAARSCHUWING: Vóór aanvang van de werkzaamheden aan het apparaat, zorg ervoor dat het
apparaat en het bedieningspaneel zijn losgekoppeld van de voeding en kan niet worden bekrachtigd.
model volt ampère zekering
R4320343A 24V 6.0 A 10 A verplicht
R4426343A 24V 6.0 A 10 A verplicht
R4420343A 24V 6.0 A 10 A verplicht
R4425509A 24V 6.0 A 10 A verplicht
R4425511A 24V 6.0 A 10 A verplicht
R4425512A 24V 6.0 A 10 A verplicht
R4320143A 12V 12.0 A 15 A verplicht
R4420143A 12V 12.0 A 15 A verplicht
R4426143A 12V 12.0 A 15 A verplicht
R4425503A 12V 12.0 A 15 A verplicht
R4425505A 12V 12.0 A 15 A verplicht
R4425506A 12V 12.0 A 15 A verplicht
