Tabella del cablaggio
Lunghezza totale del lo piedi (metri)
Tensione 0 - 20 piedi 20 - 35 piedi 35 - 55 piedi
della pompa (0 - 6 m) (6 - 9 m) (9 - 12 m)
CC 12V #14 AWG #12 AWG #10 AWG
(2,5 mm
2
) (4 mm
2
) (6 mm
2
)
CC 24V #16 AWG #14 AWG #12 AWG
(1,5 mm
2
) (2,5 mm
2
) (4 mm)
AVVERTENZA
Il cablaggio deve soddisfare tutti gli standard elettrici del caso, e
comprendere un fusibile di dimensione appropriata o un interruttore
disgiuntore. Il cablaggio scorretto può causare un incendio con rischio
di infortuni o di morte.
PERICOLO D’INCENDIO
ATTENZIONE: Informazioni sul cablaggio consigliato è dato come riferimento. Per
una corretta informazione si prega di fare riferimento locale codici di cablaggio e linee
guida speciche.

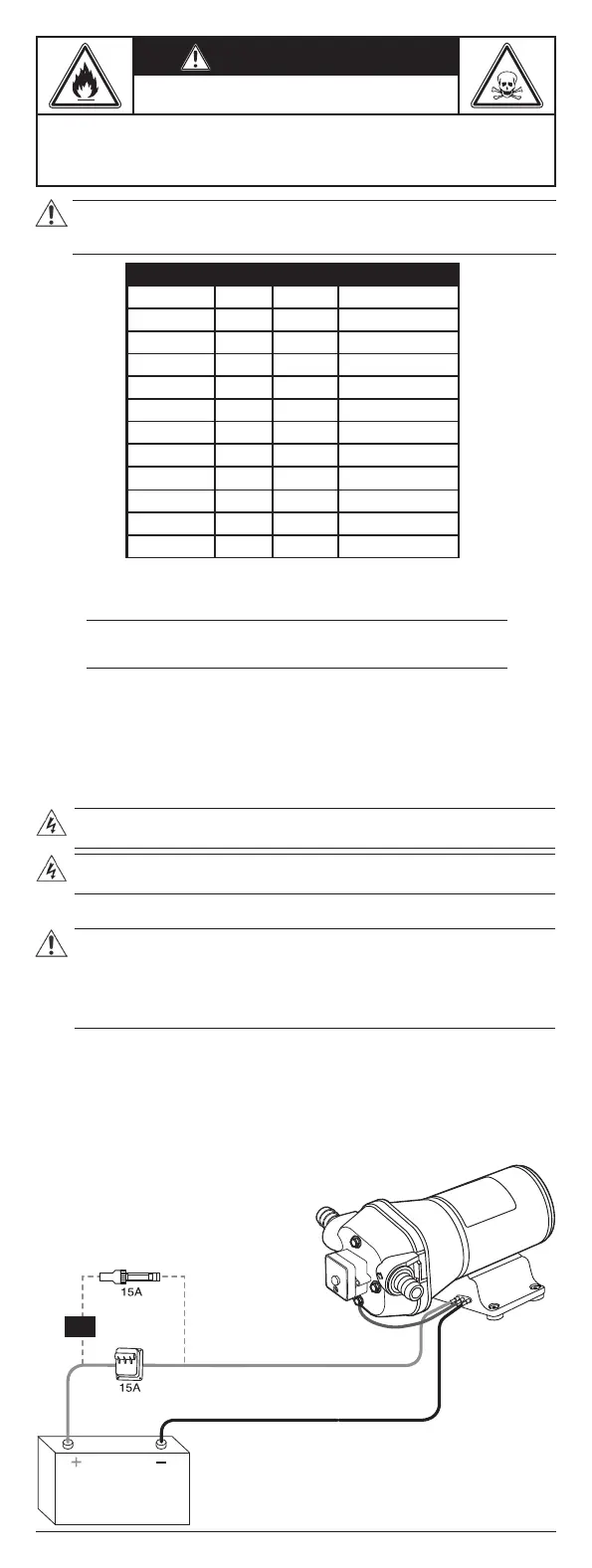

Figura 5.
grigio
fusibile in linea
interruttore
Batteria 12V DC
fusibile
O
rosso (+)
nero (-)
cavo di
terra verde
20
Modello Volts Amp Fusibile
R4320343A 24V 6.0 A 10 A richiesto
R4426343A 24V 6.0 A 10 A richiesto
R4420343A 24V 6.0 A 10 A richiesto
R4425509A 24V 6.0 A 10 A richiesto
R4425511A 24V 6.0 A 10 A richiesto
R4425512A 24V 6.0 A 10 A richiesto
R4320143A 12V 12.0 A 15 A richiesto
R4420143A 12V 12.0 A 15 A richiesto
R4426143A 12V 12.0 A 15 A richiesto
R4425503A 12V 12.0 A 15 A richiesto
R4425505A 12V 12.0 A 15 A richiesto
R4425506A 12V 12.0 A 15 A richiesto
ATTENZIONE:
• Rispettare le norme antinfortunistiche vigenti.
• Utilizzare attrezzature e una protezione adeguata.
• Consultare sempre il locale e / o regolamenti nazionali, la legislazione, e codici in vigore per
quanto riguarda la selezione dei collegamenti del sito di installazione, idraulici, e potenza.
Installazione elettrica
Rischio elettrico:
Installation:
Requisiti elettrici:
Installazione elettrica
diagramma
ATTENZIONE: Assicurarsi che tutti i collegamenti sono effettuati da un tecnico qualicato e nel
rispetto delle normative vigenti.
I regolamenti locali non tener conto specicato requisiti vigore sotto elencati.
Collegamento elettrico checklist
Controllare che i seguenti requisiti siano soddisfatti:
• I conduttori elettrici sono protetti da alte temperature, vibrazioni e urti.
• Il tipo e la tensione di corrente di rete devono corrispondere ai dati riportati
sulla targhetta della pompa.
ATTENZIONE: Prima di iniziare a lavorare sull’unità, assicurarsi che l’unità e il pannello di controllo
sono isolati dalla rete e non possono essere eccitati.
