Vorgabe eines neuen Wertes
Um die Einstellungen innerhalb der maximalen Druckwerte der Pumpen bzw. Anlage zu verändern, geht
man nach dem Anlassen wie folgt vor:
a) Den erforderlichen Druckwert bestimmen
b) Den neuen Wert mittels der Bedientafel eines Wandlers einstellen, der Wert wird automatisch auch
am anderen Wandler aktualisiert.
7. Wartung
Wartung der Motorpumpen
Siehe Bedienungsanleitungen der Motorpumpe.
Wartung der Schalttafel und des Frequenzwandlers
Die Schalttafeln und die Frequenzwandler sind wartungsfrei.
Wartung der Membrandruckbehälter
Siehe die entsprechenden Bedienungsanleitungen. Mindestens einmal im Jahr muss der Vorladedruck
kontrolliert werden.

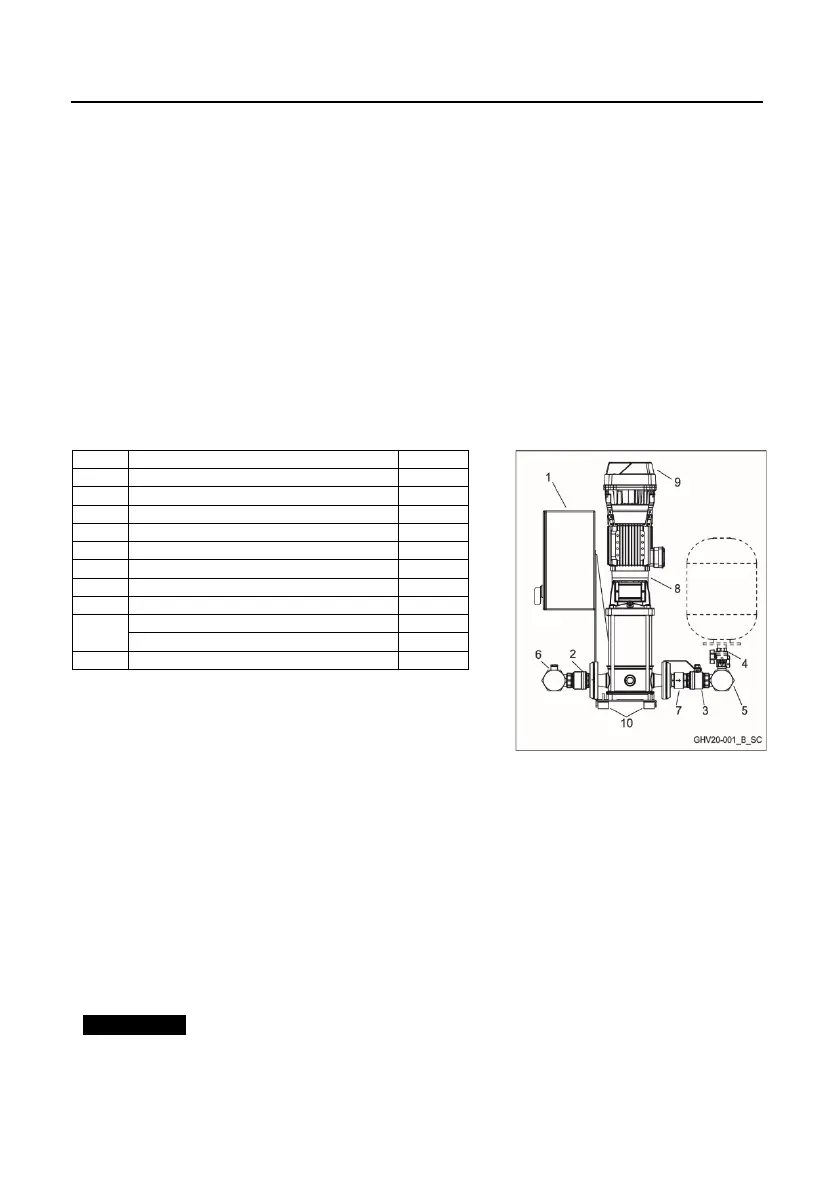

8. Verzeichnis der Bestandteile
Bez.
Bestandteil
Menge
1
Schalttafel
1
2
Sperrventil Saugleitung
n
3
Sperrventil Druckleitung
n
4
Behälter fitting
1..n
5
Drucksammelrohr
1
6
Saugsammelrohr
1
7
Rückschlagventil
n
8
Motorpumpe
n
9
GHV, Frequenzwandler
n
GHC, GVF Frequenzwandler
1
10
Schwingungsdämpfer
2xn(**)
In den Gruppen der Baureihen GVF befindet sich der Inverter im
Inneren der Schalttafel.
n = Gesamtanzahl der Motorpumpen der Anlage.
(**) Auf Ein-Pumpen-Anlagen sind 4 Schwingungsdämpfern
vorhanden
Die Zeichnung ist unverbindlich und
stellt möglicherweise nicht das
gekaufte Produkt dar
Je nach Art der Anlage kann das Rückschlagventil druck oder saugseitig angebracht sein. Die
Motorpumpe kann vertikal oder horizontal ausgeführt sein. Der Behälter wird nicht mitgeliefert.
Bei den Anschlüssen kann es sich je nach Anlagenmodell entweder um Gewinde- oder
Flanschverbindungen, handeln. Der Frequenzwandler kann je nach Art der Anlage entweder an der
Pumpe oder an der Schalttafel montiert werden.
9. Reparatur - Ersatzteile
ACHTUNG
Wenden Sie sich zwecks Reparaturen an qualifiziertes Personal und verwenden
Sie ausschließlich Originalersatzteile.
