es
49
Configuración de un nuevo valor
Para modificar los ajustes en los límites de presión máxima de las bombas y/o de la instalación, después
de la puesta en marcha, proceder como se especifica a continuación:
a) Determinar el valor de presión requerido
b) Definir el nuevo valor mediante el panel de control de un convertidor; el valor se actualiza
automáticamente también en el otro convertidor.
7. Mantenimiento
Mantenimiento de las electrobombas
Consultar el manual de instrucciones de la electrobomba
Mantenimiento del cuadro y del convertidor
Los cuadros y los convertidores no necesitan mantenimiento
Mantenimiento de los tanques de membrana
Consultar el manual de instrucciones de los tanques, comprobar al menos una vez al año el valor de
precarga

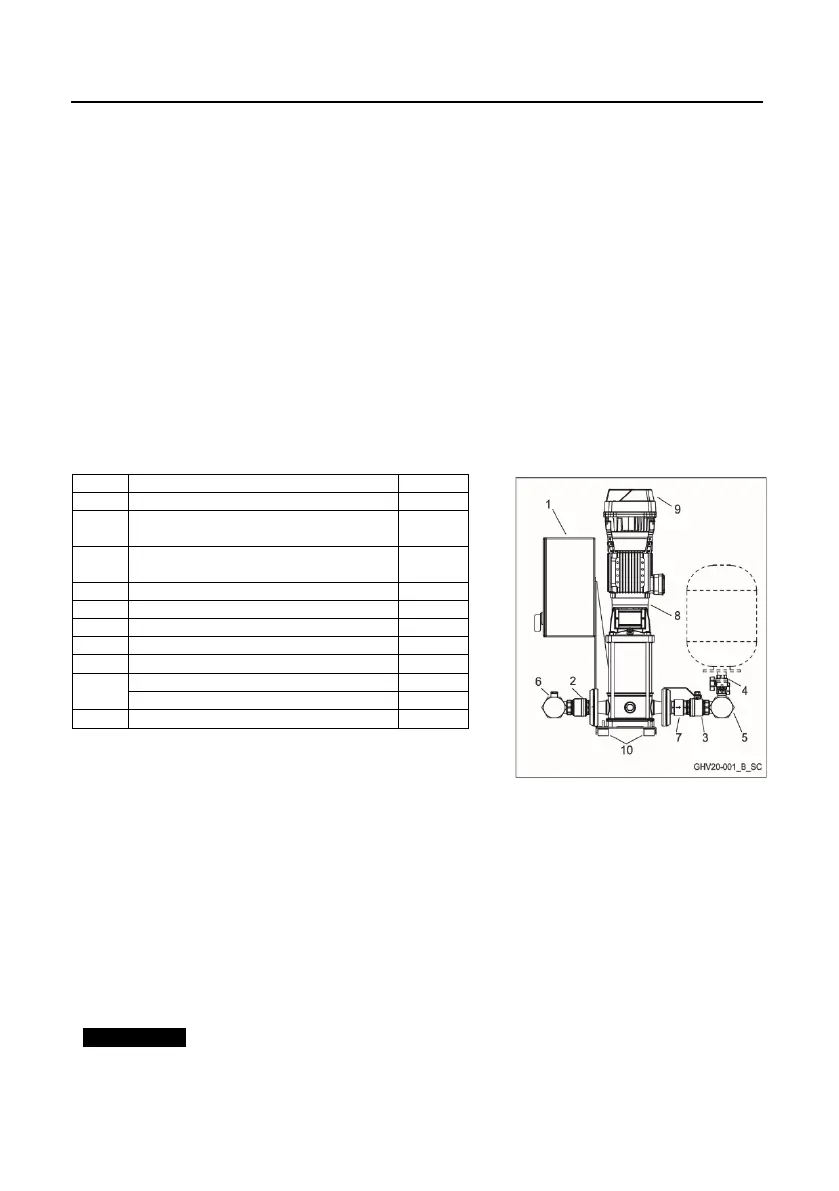

8. Elenco de los componentes
Ref
Componente
Cant.
1
Cuadro eléctrico
1
2
Válvula de interceptación en
aspiración
n
3
Válvula de interceptación en
impulsión
n
4
Conexión del tanque
1..n
5
Colector de impulsión
1
6
Colector de aspiración
1
7
Válvula de retención
n
8
Electrobomba
n
9
GHV, convertidor
n
GHC, GVF convertidor
1
10
Elementos antivibración
2xn(**)
En los grupos serie GVF el inverter se encuentra en el
interior del cuadro eléctrico.
n= número total de electrobombas en el grupo.
(**) En los grupos de una sola bomba están presentes 4
elementos antivibración
El dibujo es meramente indicativo y es
posible que no represente el producto
adquirido
Según el tipo de grupo, la válvula de retención puede estar en el lado de impulsión o de aspiración, y la
electrobomba puede ser del tipo vertical u horizontal. El tanque no se suministra.
Las conexiones pueden ser del tipo roscado o con bridas según el modelo del grupo. El convertidor de
frecuencia se puede instalar en la bomba o en el panel, según el modelo del grupo.
9. Reparaciones - Repuestos
ATENCIÓN
Para las reparaciones dirigirse a personal calificado y utilizar repuestos
originales.
