Yaesu FT-7900R/E - MAIN Unit (Lot. 1 ~ 115) Parts Layout

F-3FT-7900R/E Technical Supplement
MAIN Unit (Lot. 1 ~ 115)

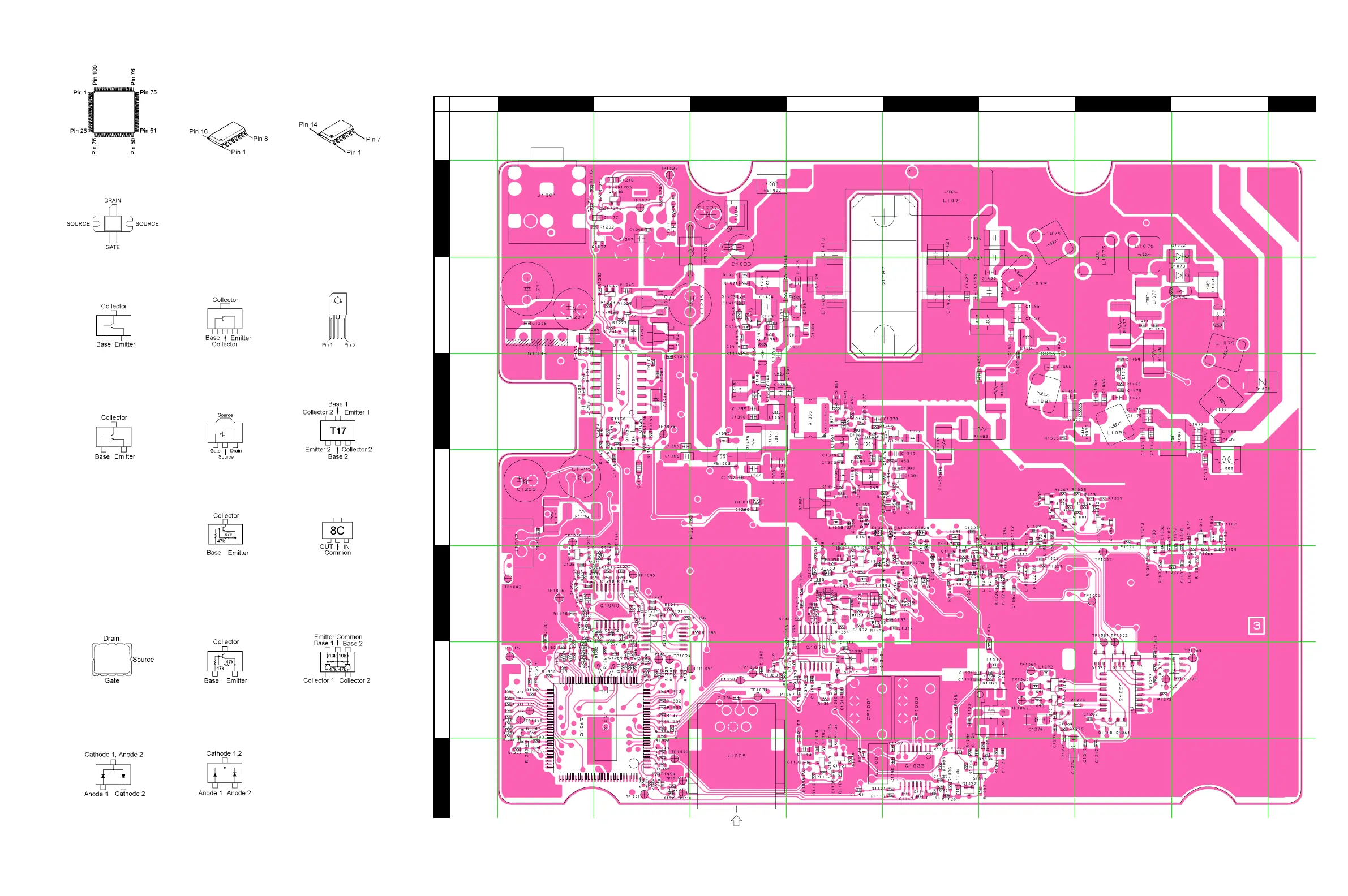

Parts Layout (Side A)
A B C D E F G H I
1
2
3
4
5
6
7
2SA1774 (FR)
(Q1069)
2SB1301 (ZQ)
(Q1043)
2SC4400 (RT4)
(Q1016)
2SC4617 (BR)
(Q1019, 1020, 1029,
1030, 1047, 1064,
1071)
2SC5006 (24)
(Q1003, 1013, 1014,
1074, 1075)
2SC5277 (D2)
(Q1012)
2SC5374 (NA)
(Q1078)
RQA0004PXDQS (PX)
(Q1084)
BU2090FS
(Q1059)
M51132FP
(Q1034)
MB15A022PFV1
(Q1070)
TA31136FN
(Q1023)
BU4066BCFV
(Q1039)
NJM2902V
(Q1040)
DTA144EE (16)
(Q1056, 1062)
DTC144EE (26)
(Q1037, 1038, 1054,
1068)
IMT17 (T17)
(Q1058)
LA4425A
(Q1035)
M3826AEFGP
(Q1065)
NJM78L05 (8C)
(Q1046)
RD70HVF1
(Q1087)
UMA8N (A8)
(Q1055, 1057, 1063)
RD07MVS1
(Q1086)
DA221 (K)
(D1040)
DAN222 (N)
(D1022, 1063)
