F-8 FT-7900R/E Technical Supplement

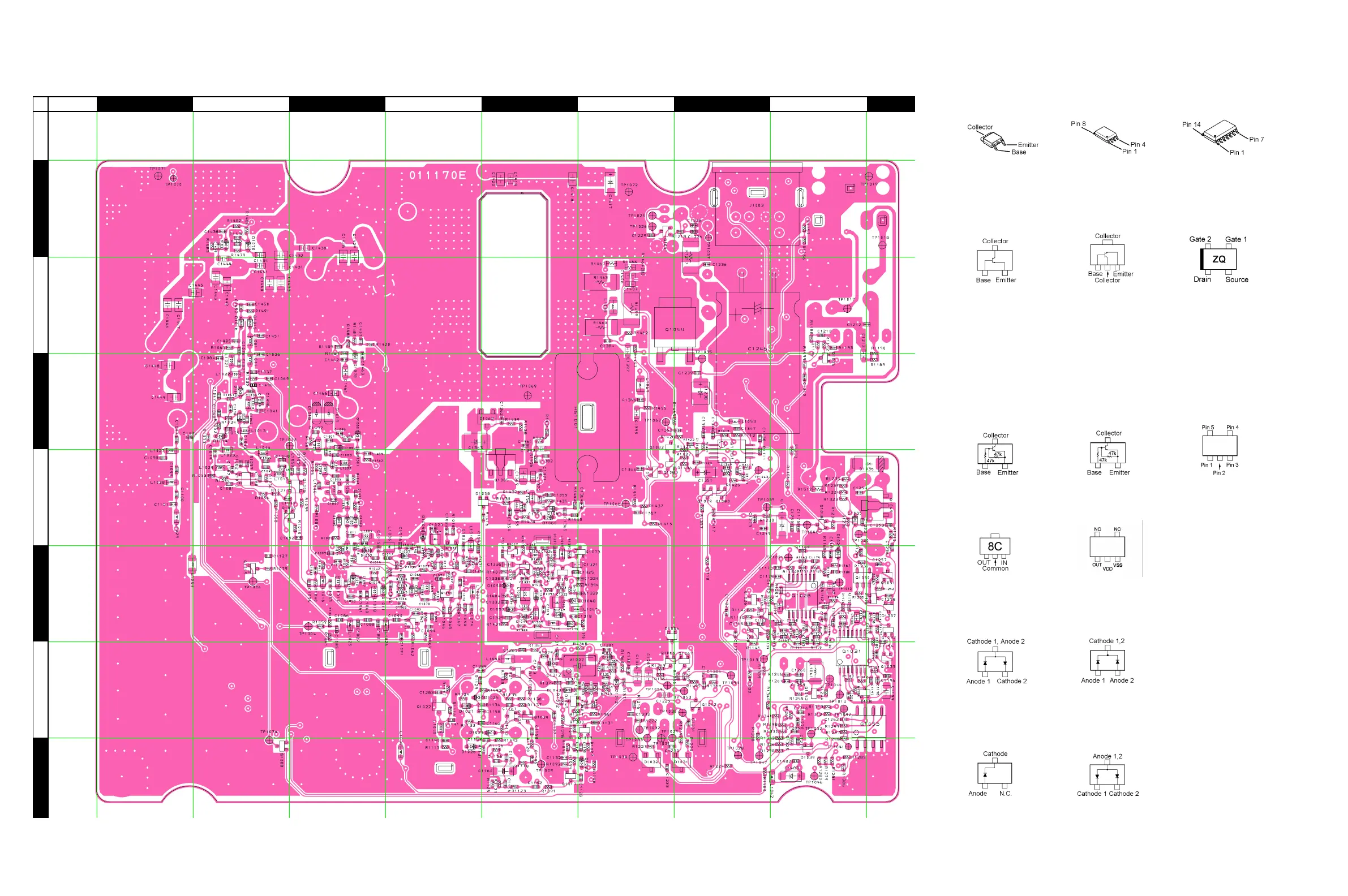

Parts Layout (Side B)
MAIN Unit (Lot. 116 ~)
a b c d e f
g
h i
1
2
3
4
5
6
7
2SC4400 (RT4)
(Q1022)
2SC4617 (BR)
(Q1017, 1018, 1021,
1041, 1051, 1052)
2SC5006 (24)
(Q1072, 1073)
2SC5374 (NA)
(Q1011, 1076, 1077)
NJM2902V
(Q1028, 1031)
DTA144EE (16)
(Q1082, 1088)
DTC144EE (26)
(Q1032, 1033, 1036,
1042, 1066, 1067,
1079, 1080, 1083)
NJM78L05 (8C)
(Q1049)
2SB1201S
(Q1044)
2SD1664 (DA)
(Q1085)
AT24C256
(Q1053)
NJM2904V
(Q1081)
MM1216ENRE (1C)
(Q1045)
S-80823CNMC
(Q1050)
DA221 (K)
(D1030, 1045)
DAN222 (N)
(D1028, 1037, 1038,
1039, 1056, 1058,
1059)
HZM13NB2 (132)
(D1062)
HZM27WA (27A)
(D1031, 1032)
3SK296ZQ (ZQ)
(Q1001, 1002, 1008,
1009, 1010)
