Yakima LockNLoad Platform - Page 9

Instruction #1035998F - Page 9 of 14
MÂCHOIRES DE BARRES TRANSVERSALES
LOCKNLOAD (PORTE-BAGAGE DE TOIT)
MÂCHOIRES DE BARRES TRANSVERSALES LOCKNLOAD (CAMIONNETTE HD) APPLICATIONS SPÉCIALES
• GUIDE D’ADAPTATION •
• La distance minimale entre les barres transversales est de 700 mm
(27,5 po).
• Les balanciers doivent être ixés au moins à la deuxième latte depuis
les bouts. REMARQUE : respecter cette règle pour l’installation d’une
plateforme munie de trois paires de balanciers sur un porte-bagage à
deux barres transversales. Dans ce cas, la paire centrale de balanciers
ne servira pas.
• Ne pas installer la plateforme de manière que les balanciers ne
supportent que le rebord d’un proilé de bout, tel qu’illustré à droite.
• Centrer la plateforme dans la mesure du possible.
• On peut faire glisser la plateforme vers l’avant sur les balanciers pour
faciliter l’ouverture du hayon.
• Si le montage se fait sur trois barres transversales ou plus, espacer les
barres centrales également pour bien répartir le poids de la charge.
• Faire en sorte que les mâchoires soient
le plus espacées possible, mais À
L’INTÉRIEUR des pieds.
CONSIGNES SPÉCIFIQUES

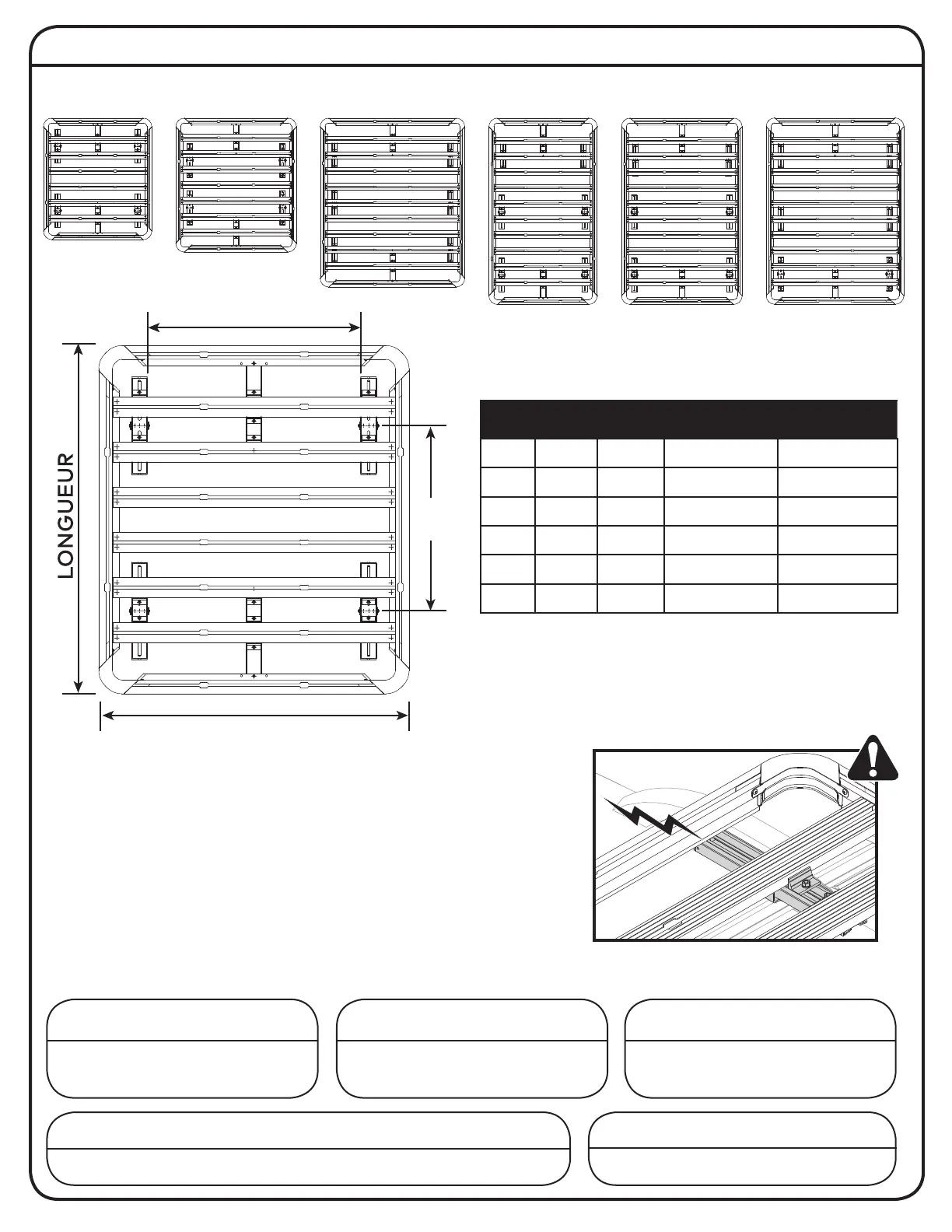

Plateforme H
Plateforme B Plateforme EPlateforme JPlateforme K Plateforme N
GÉNÉRALITÉS
PIEDS TIMBERLINE OU SKYLINE
(LONGERONS LATÉRAUX OU
GLISSIÈRE RÉGLABLE)
• Poser les pieds avant le plus en avant possible.
• Consulter les instructions accompagnant les
pieds TimberLine ou les patins Landing Pad
pour les réglages.
PIEDS SKYLINE (POSITION FIXE)
• Étendre une serviette sur le toit avant
d’installer les ensembles balanciers.
• Faire en sorte que les mâchoires de barres transversales LockNLoad soient le
plus espacées possible sur les barres, de préférence à l’extérieur des pieds.
• Consulter les dimensions des plateformes ci-
dessus pour les applications spéciales.
LARGEUR
X
Y
FRANÇAIS
Plateforme Largeur Longueur
XY
K 49”
1245 mm
55”
1397 mm
26” - 37.25”
660 mm - 946 mm
27” - 33”
686 mm - 838 mm
B 54”
1372 mm
60”
1524 mm
31.5” - 42.5”
800 mm - 1080 mm
27” - 39”
686 mm - 991 mm
J 65”
1651 mm
76”
1930 mm
42.5” - 53.5”
1080 mm - 1959 mm
28” - 54.5”
711 mm - 1384 mm
E 49”
1245 mm
84”
2134 mm
26” - 37.25”
600 mm - 946 mm
35” - 62.5”
889 mm - 1588 mm
N 54”
1372 mm
84”
2134 mm
31.5” - 42.5”
800 mm - 946 mm
35” - 62.5”
889 mm - 1588 mm
H 62”
1575 mm
84”
2134 mm
39” - 50.5”
991 mm - 1283 mm
35” - 62.5”
889 mm - 1588 mm
Min. - Max.Min. - Max.
