– 19 –
CHK
ADJ
SEAT, CARRIERS AND FENDERS

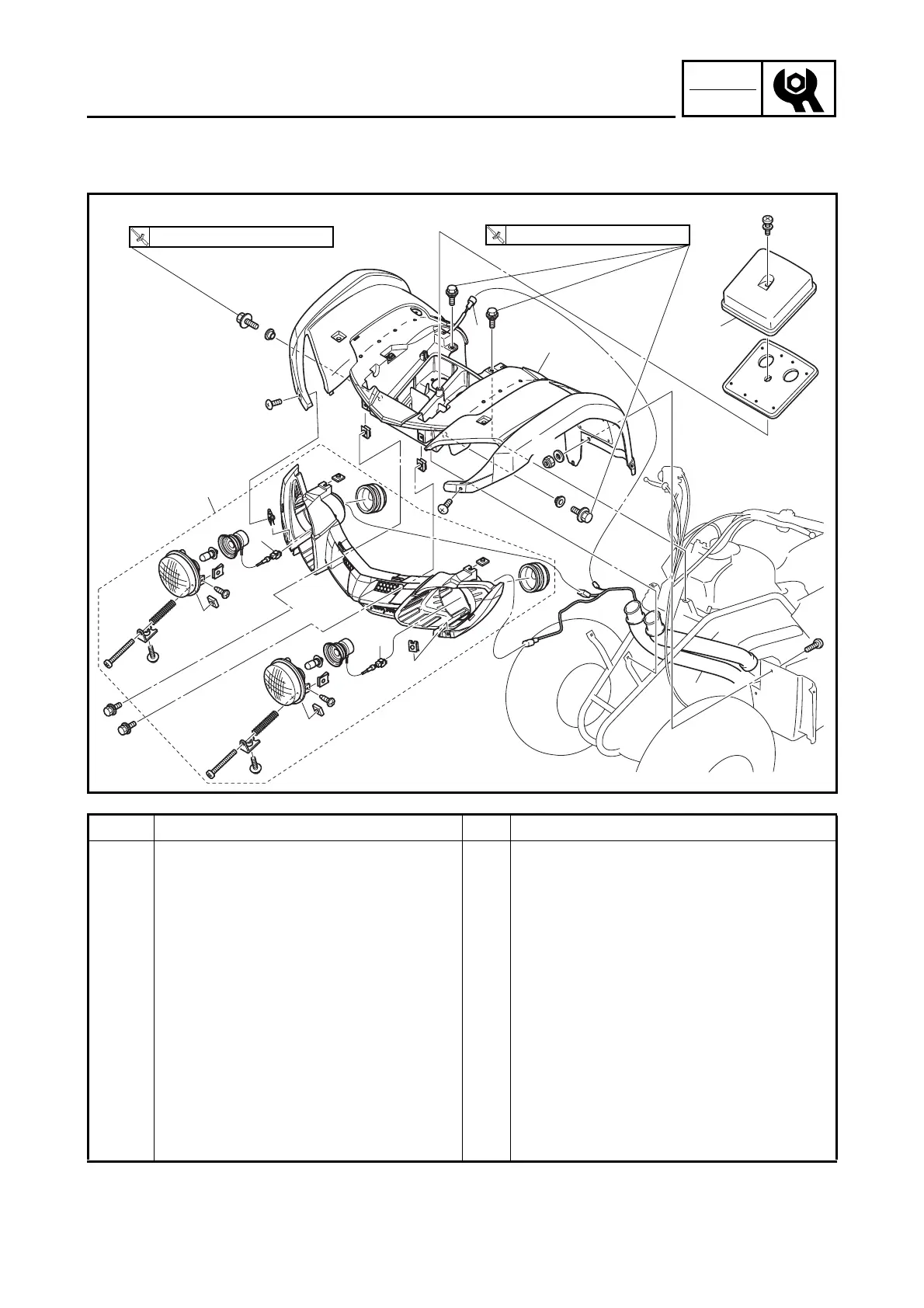

FRONT GRILL ASSEMBLY AND FRONT FENDER
T
R
.
.
7 Nm (0.7 m
•
kg, 5.1 ft
•
Ib)
T
R
.
.
7 Nm (0.7 m
•
kg, 5.1 ft
•
Ib)
2
2
4
1
7
3
(6)
(6)
5
6
Order Job/Part Q’ty Remarks
Removing the front grill assembly
and front fender
Remove the parts in the order listed.
Seat/center cover Refer to “SEAT, FRONT CARRIER,
FRONT BUMPER AND CENTER
COVER”.
1 Main switch coupler 1 Disconnect.
2 Headlight coupler 2 Disconnect.
3 Air filter cover 1
4 Front grill assembly 1
5 Air duct outlet hose 1 Disconnect.
6 Air duct inlet hose 1 Disconnect.
7 Front fender 1
For installation, reverse the removal pro-
cedure.
