17
RX-V661/HTR-6060/DSP-AX761
RX-V661/HTR-6060/
DSP-AX761

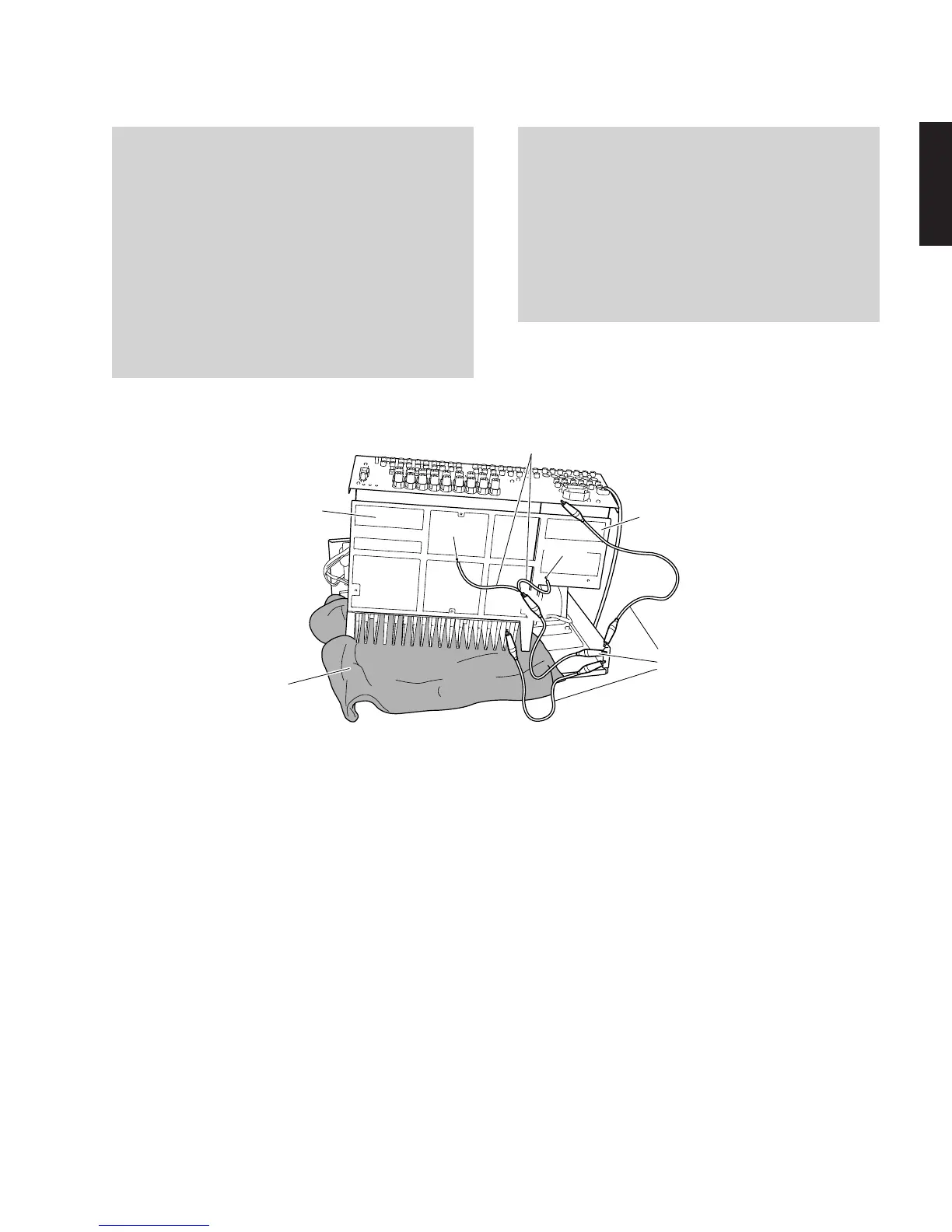

Fig. 7
Cloth
布
Ground lead
リード線
Ground lead
アース線
G2501
G101
MAIN (1) P.C.B.
FUNCTION (3) P.C.B.
When checking the P.C.B.:
• Put a cloth over the equipment. Put the P.C.B.s to-
gether with the heat sink upright on the cloth and
check them. (Fig. 7)
• Reconnect all cables (connectors) that have been
disconnected.
• When connecting the flat cable, use care for the po-
larity.
• The P.C.B. removed from the chassis does not work
because its grounding is loose.
Be sure to connect the ground of rear panel, MAIN (1)
P.C.B. (G101) and FUNCTION (3) P.C.B. (G2501) to
the chassis with a ground lead or the like. (Fig. 7)
P.C.B.チェックをする場合には：
・ 布を敷きます。その上にP.C.B.をヒートシンクと一緒
に立ててチェックします。（Fig.7）
・ 外したケーブル（コネクター）をすべて接続してくださ
い。
・ カード電線を接続する際、極性に注意してください。
・ シャーシから外したP.C.B.はアースが浮いて動作しま
せんので、MAIN（1）P.C.B.（G101）、FUNCTION（3）
P.C.B.（G2501）のアースをリード線等でシャーシまた
はGNDに接続してください。（Fig.7）
To Next Page
