Raccordement à un décodeur numérique Dolby (AC-3)
Si l’on a un décodeur numérique Dolby (AC-3) ou un lecteur de disque laser, etc., incorporant un décodeur numérique Dolby (AC-
3), ses sorties discrètes peuvent être raccordées à cet appareil.
Remarques
• Le lecteur de disque laser (ou un autre appareil) doit aussi
être raccordé aux bornes DVD/LD (ou TV/DBS) AUDIO
SIGNAL INPUT de cet appareil pour reproduire une source
en décodant l’effet Logique Pro d’effet ambiophonique Dolby
ou en mode stéréo (ou mono) normal.
• Les signaux discrets parvenant à cet appareil ne peuvent
pas être enregistrés par une platine à cassette, un
magnétophone à minidisque ou un magnétoscope. Pour
enregistrer une source reproduite sur le lecteur de disque
laser (ou un autre appareil), il faut raccorder cette source aux
bornes DVD/LD (ou TV/DBS) AUDIO/VIDEO SIGNAL INPUT
de cet appareil.
• Si l’on n’a fait aucun raccordement à la borne d’entrée
SUBWOOFER de cet appareil ou si l’on n’utilise pas de haut-
parleurs pour ultra-graves, il faut effectuer un réglage pour
distribuer les signaux au canal LFE aux bornes de sortie
MAIN droite et gauche du décodeur numérique Dolby
(AC-3).
Pour plus de détails, se reporter au mode d’emploi du
décodeur numérique Dolby (AC-3).
MONITOR
OUT
DVD/LD TV/DBS
IN OUT
VCR
VIDEO SIGNAL
CD
(LINE 1)
TAPE
( MD )
DVD/LD TV/DBS
VCR
TAPE
PB
REC
OUT
IN OUT
AUDIO SIGNAL
1 3 4
TUNER
(LINE 2)
2
(SURROUND)
REAR CENTERMAIN
SUB
WOOFER
INPUT
from
AMP/RECEIVER
PREOUT
INPUT
6CH DISCRETE
INPUT
REAR CENTERMAIN
SUB
WOOFER
(SURROUND)
AC-3 RF
OUT
AC-3 RF
IN
DIGITAL
IN
DIGITAL
OUT
VIDEO OUT
AUDIO OUT
6CH DISCRETE OUTPUT
CENTER SURROUND
SUB
WOOFER
MAIN

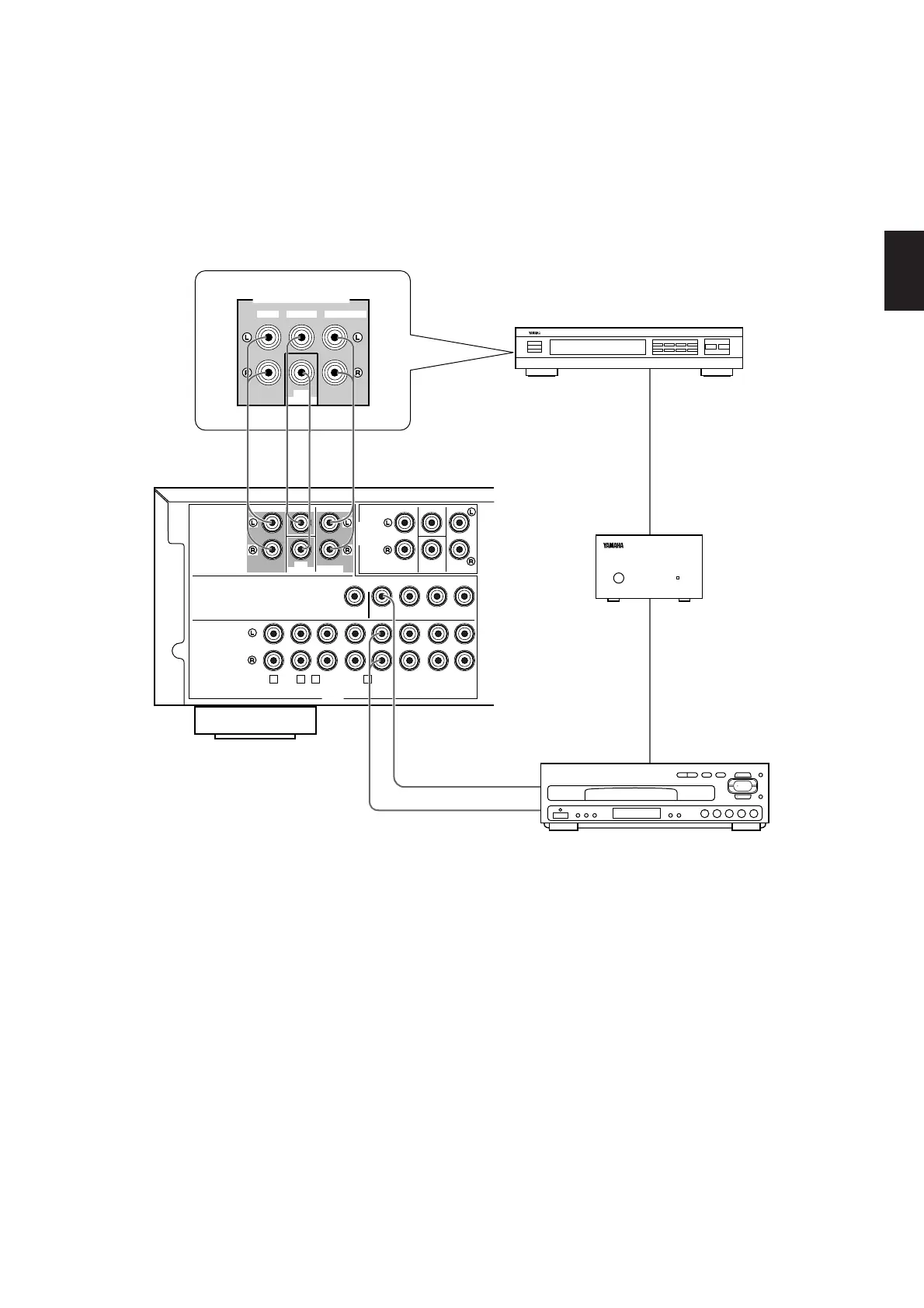

Décodeur numérique Dolby (AC-3)
Démodulateur RF
Lecteur de disque laser avec sortie AC-3 RF
ou un autre appareil avec sortie AC-3 RF
