3 Sv
Försiktighet: Kontrollera att nätkablarna till subwoofern och andra AV-komponenter har dragits ut ur
vägguttagen innan några anslutningar görs.

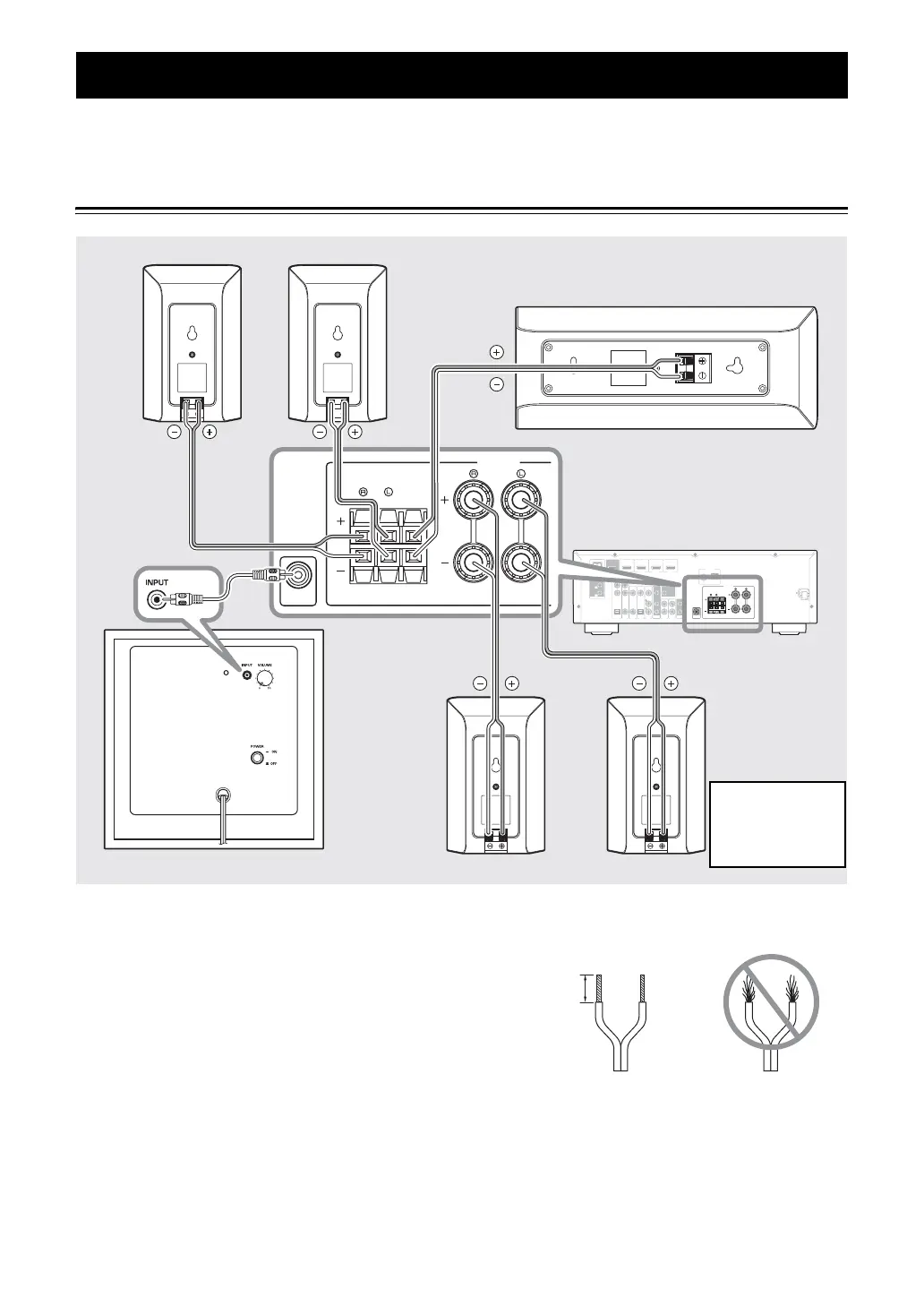

Anslutningsdiagram
■ Förbereda högtalarkablarna
När du har bestämt var högtalarna ska stå, behöver du
kapa den 24,5 meter långa högtalarkabeln så att du får
fem kablar för anslutning av de två fronthögtalarna,
centerhögtalaren och de två surroundhögtalarna.
1 Kapa den medföljande högtalarkabeln i
lämpliga längder för front-, center- och
surroundhögtalarna. Du behöver fem kablar.
2 Ta bort cirka 10 mm av isoleringen från änden
på var och en av högtalarkablarna.
3 Tvinna ihop de blottlagda ledningarna
ordentligt.
Anmärkningar
• Gör högtalarkablarna så korta som möjligt.
Överskottskabel ska inte buntas eller rullas ihop.
• Tvinna de blottlagda ledningarna ordentligt så att
enskilda trådar inte spretar.
• Var försiktig så att du inte gör dig illa när du
förbereder högtalarkablarna.
Anslutning av högtalarna
ANTENNA
FM
GND
AM
COMPONENT
VIDEO
P
R
P
B
Y
OPTICAL
(
TV
)
AV 1
AV 2
AV 3
AV 4
AV 5
AUD
IO 1
AUD
IO 2
COAXIAL
(
CD
)
COAXIAL
OPTICAL
VIDEO
CENTER
SURROUND
HDMI 1
(
BD/DVD
)
HDMI 2 HDMI 3
HDMI 4
FRONT
COMPONENT
VIDEO
MONITOR OUT
P
R
P
B
Y
HDMI
OUT
MONITOR OUT
AV
OUT
SUBWOOFER
AUDIO
OUT
75
SPEAKERS
DOCK
CENTER
SURROUND
FRONT
SUBWOOFER
SPEAKERS
Till vägguttag
Centerhögtalare
Subwoofer
Förstärkare
Fronthögtalare
Höger
Vänster
Anmärkning: Det
exakta utseendet på
högtalarkontakterna
beror på
förstärkaren.
Surroundhögtalare
Höger
Vänster
Rätt Fel
10 mm
