4 Es
Español

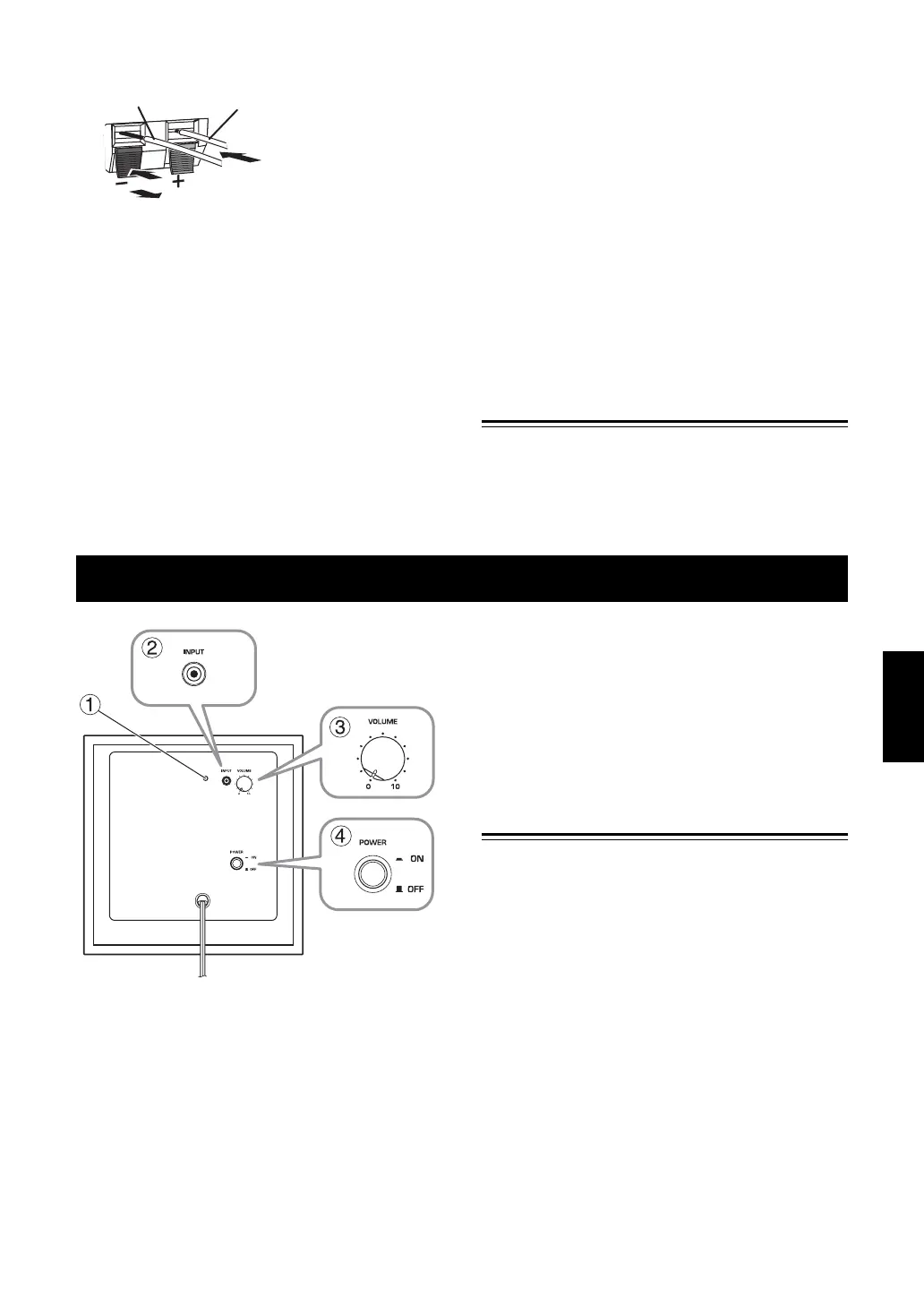

■ Utilizar los terminales del altavoz
1 Mantenga pulsada la lengüeta del terminal.
2 Inserte el cable pelado.
3 Suelte la lengüeta para que sujete
correctamente el cable por su extremo pelado,
no la parte del aislamiento.
4 Compruebe que la conexión sea segura
tirando ligeramente del cable.
Notas
• Compruebe que los cables pelados no se toquen
entre ellos, de lo contrario podrían dañar el altavoz
o el amplificador.
• Si las conexiones no son correctas, los altavoces no
emitirán sonido.
■ Conectar los altavoces
Conecte cada altavoz a los terminales de altavoz del
amplificador adecuados a través de los cables que ha
preparado anteriormente. Para referencia, consulte
“Diagrama de conexión” de la página 3.
Asegúrese de conectar los altavoces con la polaridad
correcta:los terminales positivos (+) a los terminales
positivos (+) y los negativos (–) a los terminales
negativos (–). Si los cruza, el sonido no será natural y
sin graves.
En los ajustes de tamaño del receptor AV, especifique
pequeño o Small (o “S”) para todos los altavoces del
NS-P40.
Si conecta el subwoofer a un amplificador DSP de
Yamaha o a un receptor AV, conéctelo a su
SUBWOOFER o a la salida LOW PASS.
Conectar los cables de alimentación
Cuando haya terminado de realizar las conexiones del
altavoz y el subwoofer, conecte el subwoofer, el
amplificador y los otros componentes AV a las tomas
de CA correspondientes.
1 Indicador Power
Se ilumina al ajustar el conmutador POWER a
ON; se apaga al ajustar el conmutador POWER a
OFF.
2 Jack INPUT
Jack de entrada para conectar el subwoofer de
nivel de línea en el amplificador.
3 Control VOLUME
Ajusta el volumen del subwoofer. Gírelo en
sentido horario para subir el volumen y en sentido
antihorario para bajarlo.
4 Conmutador POWER
Colóquelo en la posición ON para activar el
subwoofer. Colóquelo en la posición OFF para
desactivar el subwoofer.
Ajustar el volumen del subwoofer
La primera vez que utilice el subwoofer, deberá ajustar
el balance de volumen entre éste y los altavoces
delanteros, de la manera siguiente.
1 Active el resto de los componentes AV.
2 Ajuste al mínimo (0) el control VOLUME del
subwoofer.
3 Coloque el conmutador POWER del subwoofer
en la posición ON.
Se ilumina el indicador de alimentación del panel
posterior.
4 Reproduzca una fuente de audio que contenga
sonidos graves de baja frecuencia. Coloque el
control de volumen del amplificador a un nivel
adecuado.
5 Suba gradualmente el control VOLUME del
subwoofer hasta que consiga un buen balance
entre el subwoofer y los otros altavoces.
2
3
3
1
1
Positivo (+)
Negativo (–)
Nota: Compruebe que
el terminal sujete los
cables pelados y no la
parte aislada.
Utilizar el subwoofer
Panel posterior
