13 Fr
Raccordements
INTRODUCTION
APPENDICE
PRÉPARATIONS
OPÉRATIONS DE
BASE
OPÉRATIONS
DÉTAILLÉES
Français
Cet appareil est muni des prises d’entrée et de sortie suivantes. Utilisez des prises et des câbles appropriés aux appareils
raccordés.
■ Prises audio
■ Prises vidéo
■ Prises vidéo/audio
y
• Nous vous recommandons d’utiliser un câble HDMI à 19 broches d’une
longueur inférieure à 5 mètres disponible dans le commerce en veillant à
ce qu’il porte le logo HDMI.
• Utilisez un câble de conversion (prise HDMI ↔ prise DVI-D) pour relier
cet appareil à d’autres appareils DVI.
• En cas de problème lors d’une liaison HDMI (page 42).

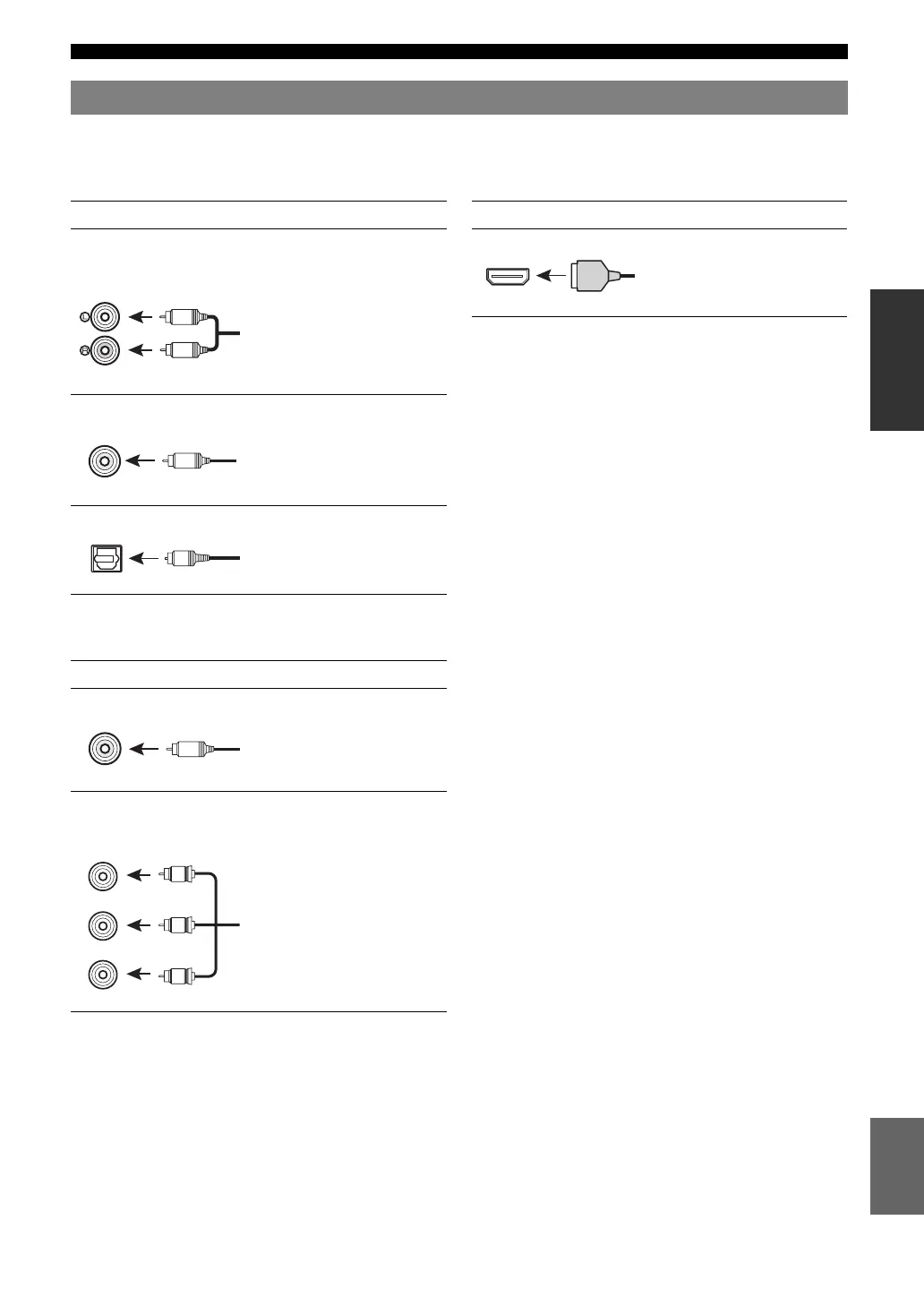

Information sur les prises et les fiches des câbles
Prise et câbles Description
Prises audio
analogiques
Pour la transmission de signaux
audio stéréo analogiques
conventionnels. Utilisez des câbles
stéréo de type RCA/Cinch.
Prises COAXIAL Pour la transmission de signaux
audio numériques coaxiaux.
Utilisez des câbles RCA/Cinch.
Prises OPTICAL Pour la transmission de signaux
audio numériques optiques.
Utilisez des câbles à fibre optique.
Prise et câbles Description
Prises VIDEO Pour la transmission de signaux
vidéo composites conventionnels.
Utilisez des câbles RCA/Cinch.
Prises COMPONENT
VIDEO
Pour la transmission de signaux
vidéo à composantes comprenant
des composantes de luminance
(Y), de chrominance bleue (PB) et
de chrominance rouge (PR).
Utilisez des câbles composante
vidéo.
L
R
(blanc)
(rouge)
COAXIAL
C
(orange)
OPTICAL
O
VIDEO
V
(jaune)
PR
PB
Y
COMPONENT
VIDEO
P
B
Y
P
R
(rouge)
(bleu)
(vert)
Prise et câbles Description
Prises HDMI Pour la transmission de signaux
audio et vidéo numériques.
Utilisez des câbles HDMI.
HDMI
HDMI
