ANSLUTNING AV EXTERNA KOMPONENTER
15 Sv
Svenska
FÖRBEREDELSER
Olika ljudkomponenter, t.ex. en MD-spelare, ett kassettdäck eller YAMAHA:s universella iPod-dockningsstation kan
anslutas till receivern. Dessutom kan en MD-spelare eller en CD-brännare anslutas till utgångarna DIGITAL OUT på
CD-spelaren. För information angående en extern komponent hänvisas till den bruksanvisning som följer med
komponenten ifråga.
Anslut inte nätkabeln från receivern, CD-spelaren eller någon annan komponent till ett nätuttag förrän alla övriga anslutningar är klara.
Efter anslutning av en MD-spelare eller ett kassettdäck till
receivern kan ljud från den anslutna komponenten återges
via receivern.
1 Anslut en separat inköpt ljudkabel med
stiftkontakter till ingångarna TAPE/MD IN
(L/R) på receivern och till motsvarande
analoga utgångar på MD-spelaren eller
kassettdäcket.
2 Anslut en separat inköpt ljudkabel med
stiftkontakter till utgångarna TAPE/MD OUT
(L/R) på receivern och till motsvarande
analoga ingångar på MD-spelaren eller
kassettdäcket för att kunna spela in ljud från
receivern.
Genom att ansluta en MD-spelare eller en CD-brännare
digitalt till CD-spelaren är det möjligt att göra digitala
inspelningar.
Anslut en separat inköpt koaxialkabel eller optisk
kabel till utgången DIGITAL OUT (COAXIAL eller
OPTICAL) på CD-spelaren och till motsvarande
digitala ingång (koaxial eller optisk) på en
MD-spelare eller CD-brännare.
• Utgångarna DIGITAL OUT är kompatibla med PCM-signaler.
• Utgången DIGITAL OUT (OPTICAL) är utformad i enlighet
med gällande EIA-standarder. Använd en optisk kabel som
uppfyller gällande EIA-standard vid digital anslutning.

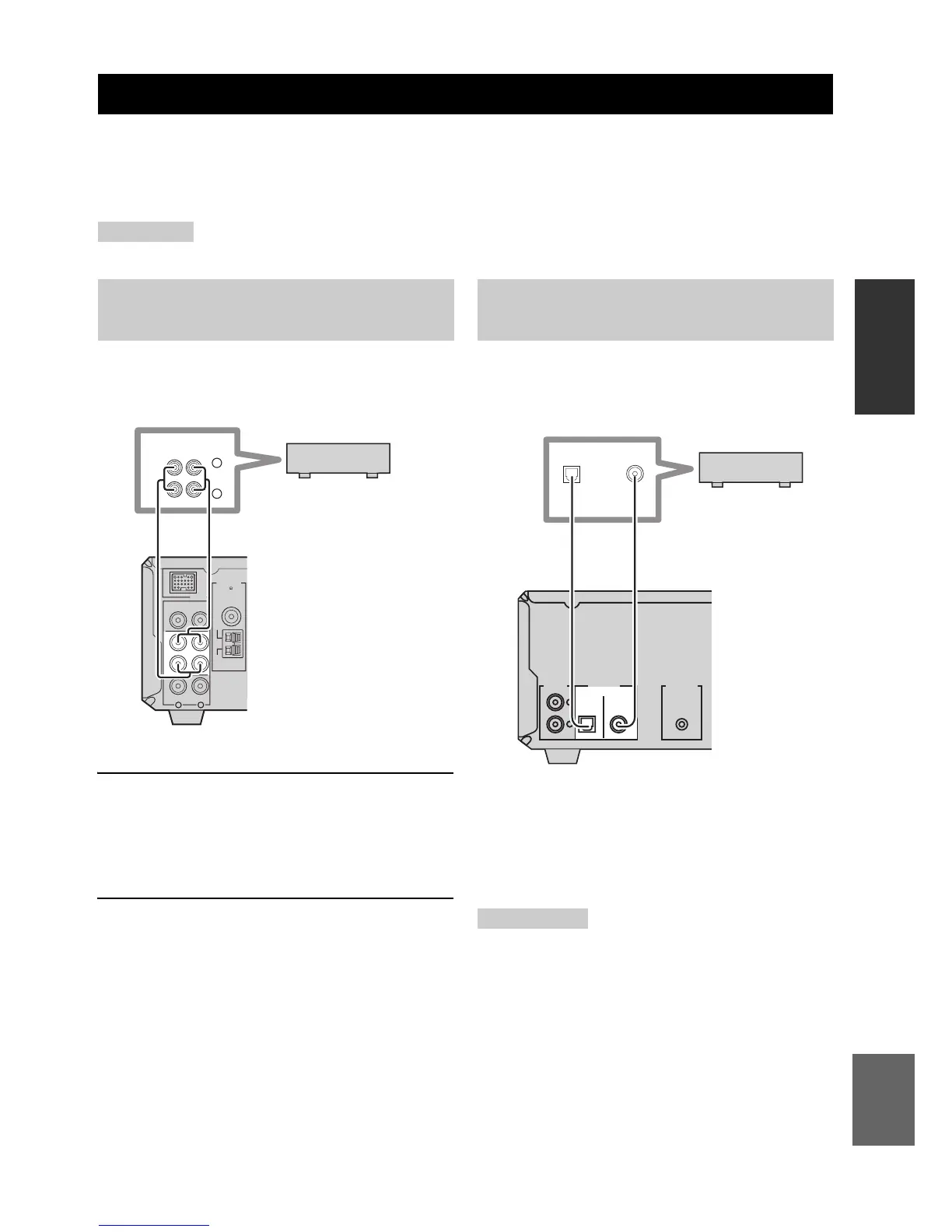

Anslutning av externa komponenter
Anmärkning
Anslutning av en MD-spelare eller
ett kassettdäck
LR
DOCK
CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
75
UNBAL.
L
R
ANALOG
OUTIN
MD-spelare eller
kassettdäck
Ljudkabel med
stiftkontakter
Receiver
Anslutning av en MD-spelare eller
en CD-brännare
Anmärkningar
L
R
LINE OUT
OPTICAL COAXIAL
DIGITAL OUT TO RX-E410
COAXIALOPTICAL
MD-spelare eller
CD-brännare
CD-spelare
Optisk kabel
eller
Koaxialkabel
