CONEXIÓN DEL SISTEMA
12 Es
Asegúrese de leer atentamente el procedimiento y las notas siguientes antes de conectar el sistema. Para obtener
información de los altavoces (NX-E800), consulte el manual del propietario de los mismos.
No conecte el cable de alimentación del receptor, reproductor CD u otros componentes a la toma de corriente hasta conectar todos los
demás cables.
1 Conecte los jacks CD (L/R) del receptor a los jacks LINE OUT (L/R) del reproductor CD usando el cable con clavijas
de audio suministrado.
2 Conecte el conector del sistema (TO CDX-E410) del receptor al conector del sistema (TO RX-E410) del reproductor
CD con el cable de control del sistema suministrado.
3 Conecte los terminales de altavoz (L) del receptor a los terminales de altavoz del altavoz izquierdo y los terminales de
altavoz (R) del receptor a los terminales de altavoz del altavoz derecho empleando los cables de altavoces sumistrados
con el juego de altavoces (NX-E800). Vea la página 13 para conocer detalles.
y
• La conexión de control del sistema se usa para transmitir señales de mando a distancia desde el receptor al reproductor CD.
• Si quiere conectar un amplificador con una entrada digital en lugar del RX-E410, use los jacks DIGITAL OUT (COAXIAL o
OPTICAL) del reproductor CD.

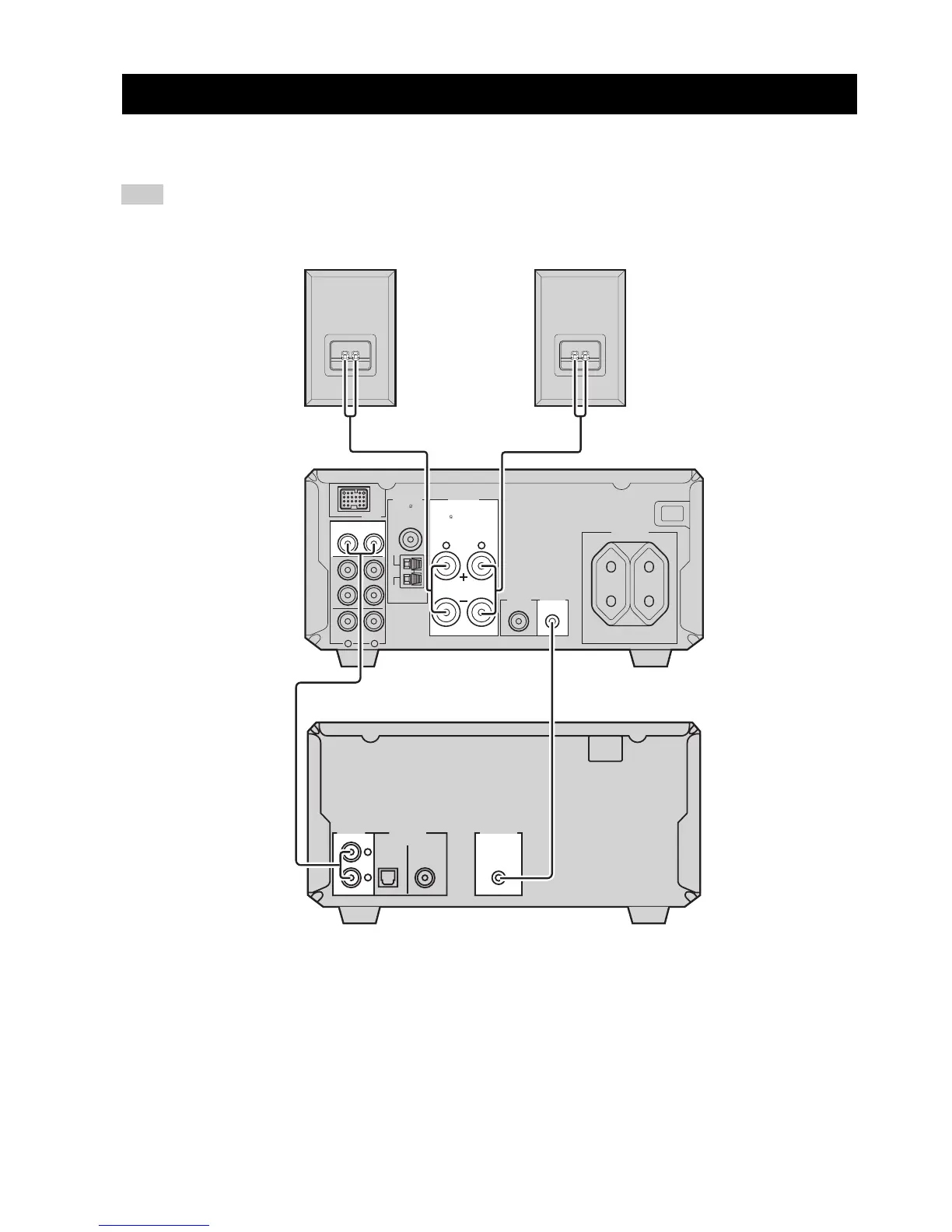

Conexión del sistema
Nota
LR
LR
MAINS
SPEAKERS
DOCK
CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
75
UNBAL.
TO CDX-E410 SUBWOOFER
OUT
100W MAX. TOTAL
AC OUTLETS
SWITCHED
6 MIN / SPEAKER
L
R
LINE OUT
OPTICAL COAXIAL
DIGITAL OUT TO RX-E410
MAINS
1
3
3
2
Receptor (RX-E410)
(Modelo de Europa)
Reproductor CD (CDX-E410)
Altavoz izquierdo
(NX-E800)
Altavoz derecho
(NX-E800)
