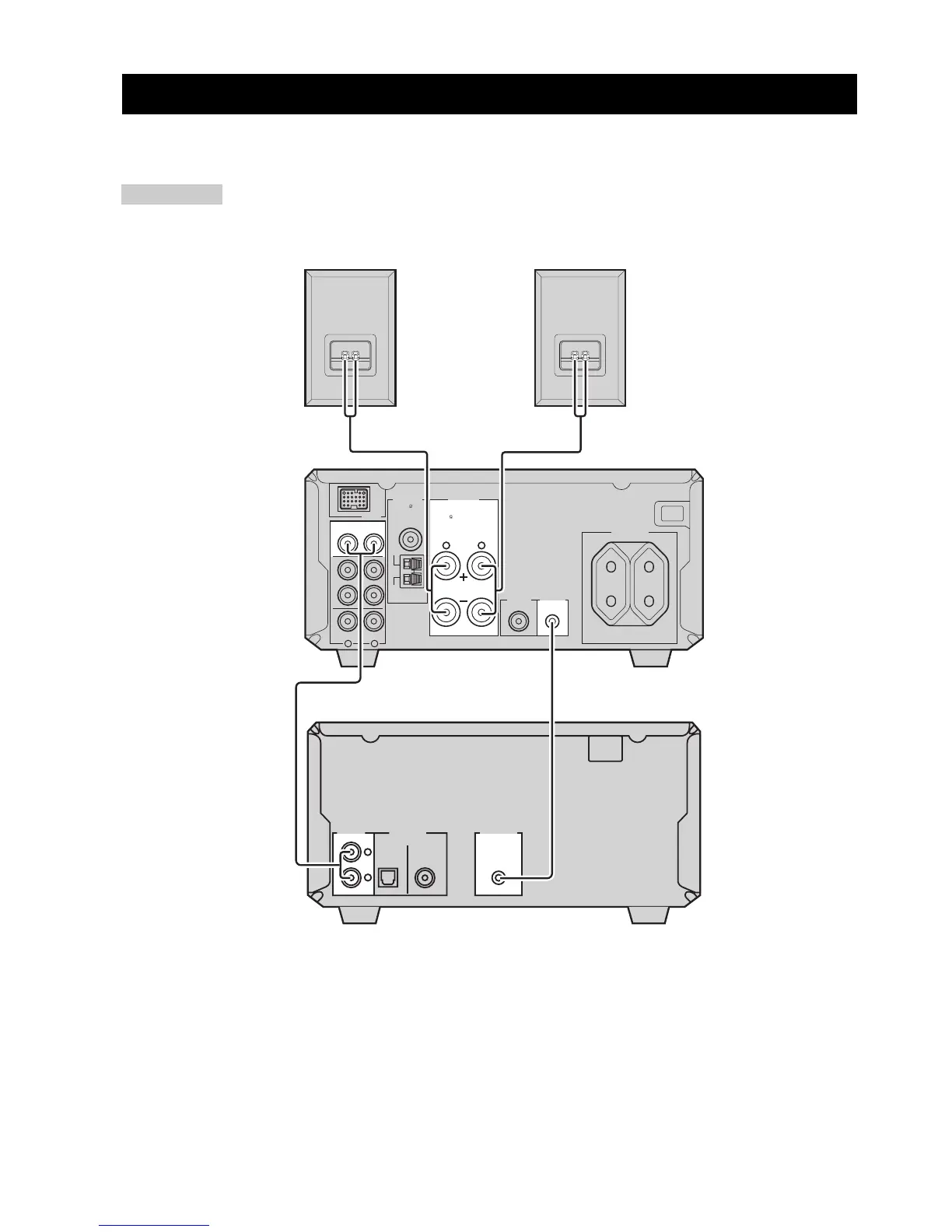

Подключение системы
12 Ru
Перед подключением системы, внимательно изучите следующую процеруру и примечания. Более
подробно о колонках (NX-E800), смотрите руководство по эксплуатации к ним.
Пока не завершены все кабельные соединения, не подключайте силовой кабель ресивера, CD-проигрывателя, или
других компонентов к сети.
1 С помощью поставляемого штыревого аудиокабеля, подключите гнезда CD (L/R) CD-проигрывателя
к гнездам LINE OUT (L/R).
2 С помощью поставляемого кабеля системного управления, подключите гнездо системного соединителя
(TO CDX-E410) ресивера к гнезду системного соединителя (TO RX-E410) CD-проигрывателя.
3 Подключите терминалы колонки (L) ресивера к терминалам колонки левой колонки и терминалы
колонки (R) ресивера к терминалам колонки правой колонки, используя кабели колонок,
поставляемые с акустической системой (NX-E800). Смотрите стр. 13 для подробностей.
y
• Соединение системного контроля используется для передачи сигналов ДУ от ресивера на CD-проигрыватель.
• Если нужно подключить усилитель с цифровым входом вместо RX-E410, подключайте через гнезда DIGITAL OUT
(COAXIAL или OPTICAL) CD-проигрывателя.
Подключение системы
Примечание
LR
LR
MAINS
SPEAKERS
DOCK
CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
75
UNBAL.
TO CDX-E410 SUBWOOFER
OUT
100W MAX. TOTAL
AC OUTLETS
SWITCHED
6 MIN / SPEAKER
L
R
LINE OUT
OPTICAL COAXIAL
DIGITAL OUT TO RX-E410
MAINS
1
3
3
2
Ресивер (RX-E410)
(Модель для Европы)
CD-проигрыватель
(CDX-E410)
Левая колонка
(NX-E800)
Правая колонка
(NX-E800)
