COLLEGAMENTO DEI CAVI DI ALIMENTAZIONE
17 It
Italiano
PREPARAZIONE
Una volta che tutti i collegamenti sono completati, collegare il cavo di corrente alternata del lettore CD alla presa AC
OUTLET(S) del retro del ricevitore (o ad una presa a muro se il terminale AC OUTLET(S) non è disponibile), quindi
collegare il cavo di alimentazione del ricevitore ad una presa di corrente alternata.
■ AC OUTLET(S) (SWITCHED)
Modello per la GB ................................................. 1 presa
Altri modelli............................................................2 uscite
Usare queste prese ausiliarie per alimentare altri il lettore CD o altri componenti. Collegare a queste prese i cavi di
alimentazione di altri componenti. L’energia arriva a queste prese quando il ricevitore è acceso. Per informazioni sulla
potenza o il consumo totale massimi dei componenti collegabili a queste prese, consultare “Dati tecnici” a pagina 44.

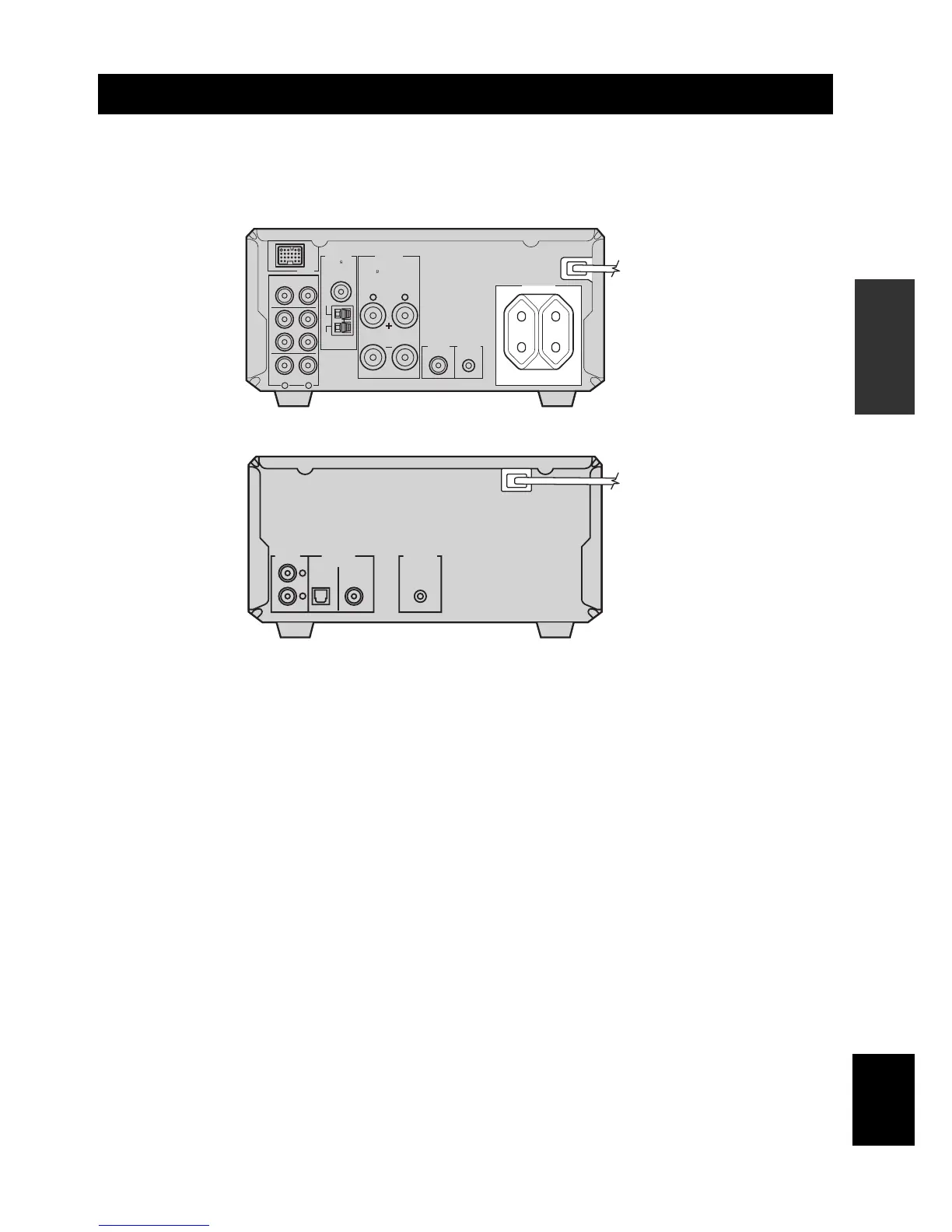

Collegamento dei cavi di alimentazione
LR
LR
MAINS
SPEAKERS
DOCK
CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
75
UNBAL.
TO CDX-E410 SUBWOOFER
OUT
AC OUTLETS
SWITCHED
100W MAX. TOTAL
6 MIN / SPEAKER
L
R
LINE OUT
OPTICAL COAXIAL
DIGITAL OUT TO RX-E410
MAINS
Lettore CD
Ricevitore
(Modello per l’Europa)
Ad una presa di
corrente alternata
Alle prese AC OUTLET(S) del
pannello posteriore del ricevitore
(o ad una presa di corrente
alternata)
