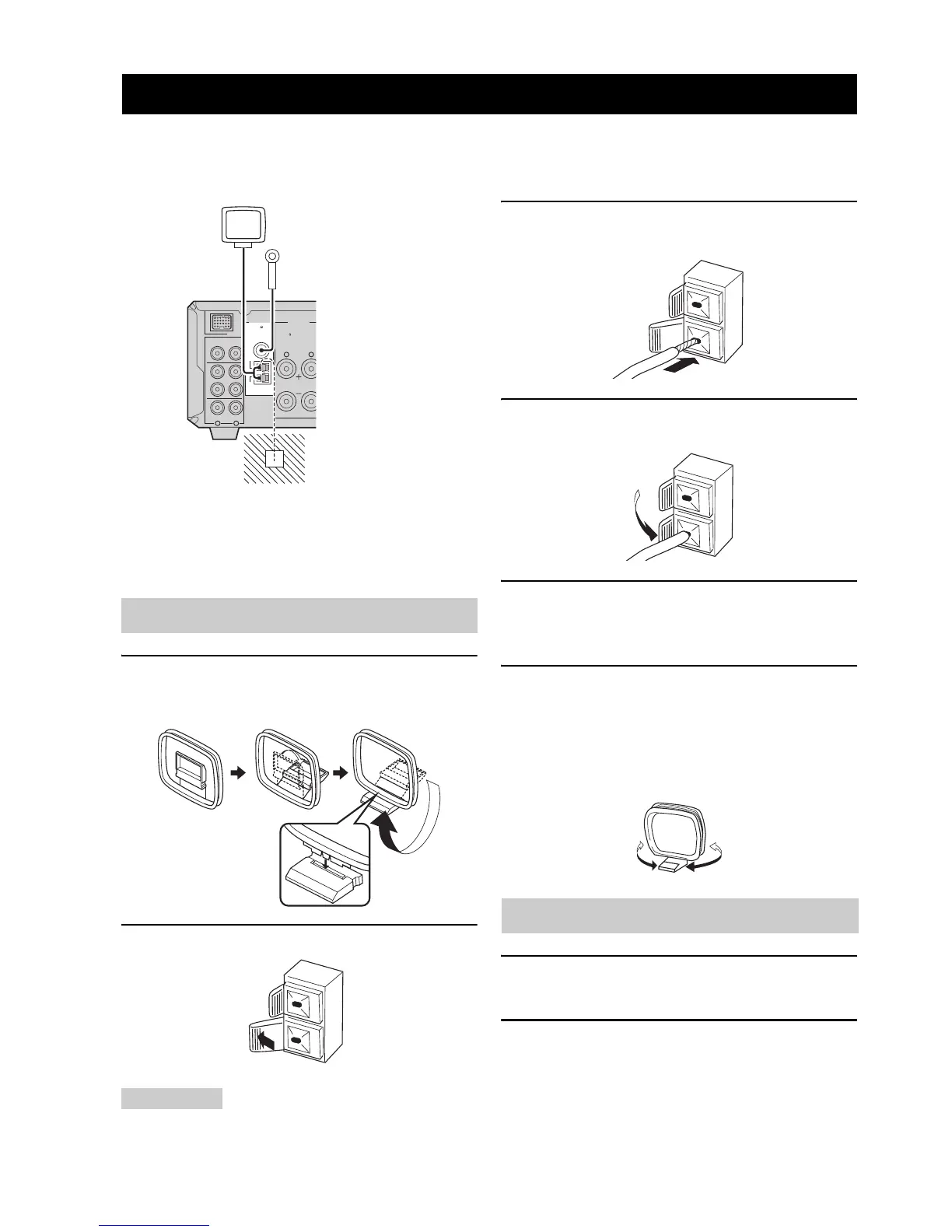

Подключение антенн
14 Ru
Для прослушивания радиопередач на ресивере, подключите поставляемые АМ и ЧМ антенны к соответствующим терминалам. При
слабом приеме радиоволн в вашем регионе, или если вы хотите улучшить радиоприем, рекомендуется использовать дополнительные
внешние антенны. Более подробно, обратитесь к ближайшему авторизованному дилеру YAMAHA или сервис-центр.
■ О заземлении
Для обеспечения максимальной безопасности и уменьшения
помех, подключите терминал антенны GND к хорошему
заземлению. Хорошим заземлением может послужить
металлический штырь, введенный в сырую землю.
1 Прикрепите подставку антенны к антенне.
При закреплении антенны на стене, подставка
для антенны не требуется.
2 Нажмите язычок терминала AM.
В зависимости от изделия, форма язычка может
отличаться от показанной иллюстрации.
3 Вставьте проволочные выводы рамочной
АМ антенны в терминал AM.
4 Установите язычок на место для
закрепления провода.
5 Повторяя шаги 2 - 4, вставьте
проволочные выводы рамочной АМ
антенны в терминал GND.
6 Расположите антенну на некотором
расстоянии от ресивера и кабелей
колонок.
Во время прослушивания радио, поворачивая
головку антенны, определите наилучший угол
приема.
1 Подключите поставляемую внутреннюю
ЧМ-антенну к гнезду FM (ЧМ) ресивера.
2 Расположите антенну на некотором
расстоянии от ресивера и кабелей
колонок.
Подключение антенн
Подключение рамочной АМ-антенны
Примечание
LR
LR
SPEAKERS
DOCK
CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
75
UNBAL.
6 MIN / SPEAKER
Внутренняя
ЧМ-антенна
(поставляется)
Рамочная
АМ-антенна
(поставляется)
Заземление
(терминал GND)
Подключение ЧМ-антенны
