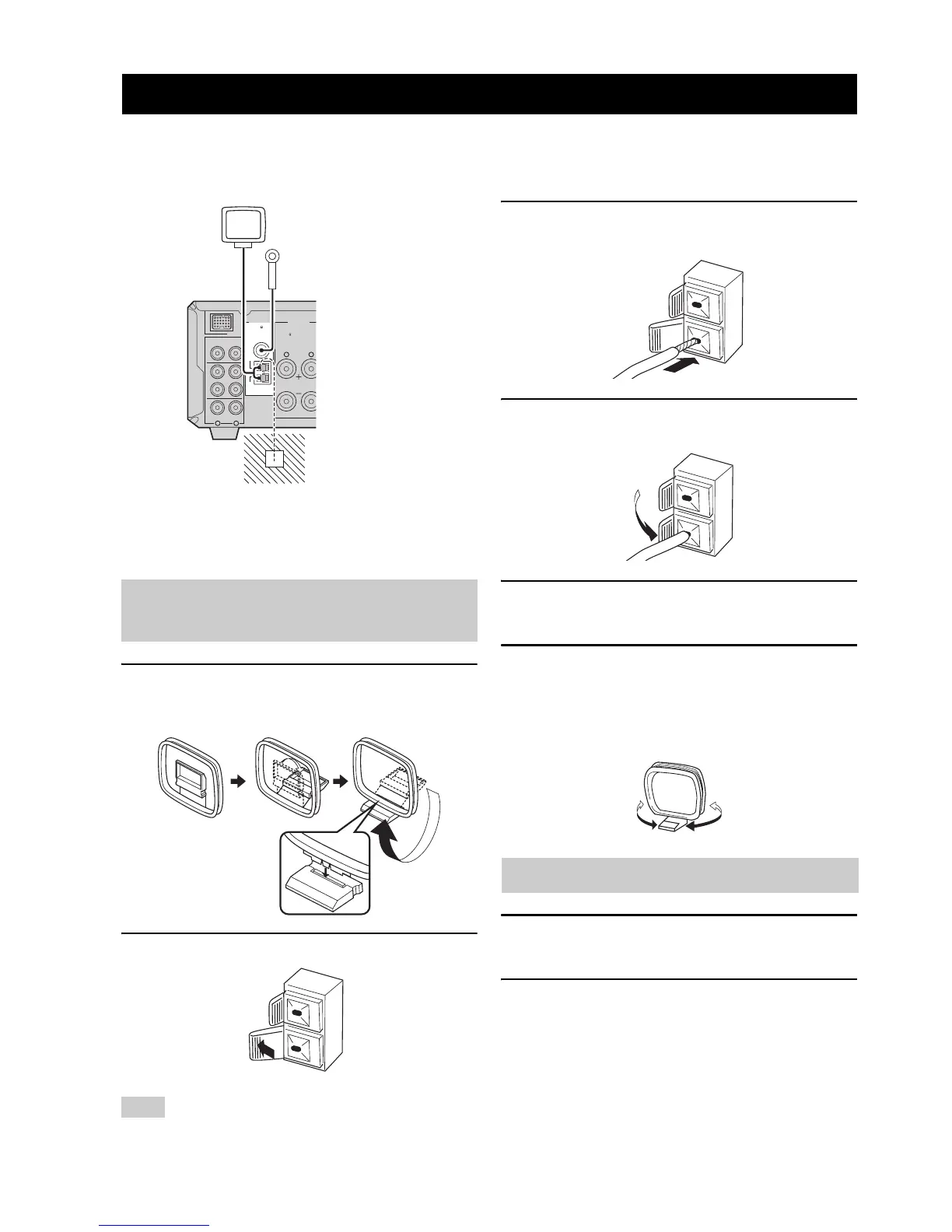

COLLEGAMENTO DELLE ANTENNE
14 It
Per riprodurre stazioni radio col ricevitore, collegare le antenne AM ed FM ai rispettivi terminali. Se ci fossero problemi
a causa della debolezza della ricezione radio nella vostra area e voleste migliorare la ricezione, raccomandiamo di usare
antenne esterne opzionali. Per maggiori dettagli, consultare il più vicino negoziante o centro assistenza YAMAHA.
■ Messa a terra
Per ottenere una massima sicurezza con minima interferenza,
collegare il terminale GND dell’antenna ad un buon punto di messa a
terra. Esso è di solito costituito da un paletto in metallo infisso a terra.
1 Applicare il supporto dell’antenna all’antenna.
Quando si applica l’antenna ad un muro, il supporto
non è necessario.
2 Premere verso il basso la linguetta del terminale AM .
A seconda del prodotto, la forma della linguetta può essere
differente da quella vista in figura.
3 Inserire i fili dell’antenna AM ad anello nel
terminale AM.
4 Lasciare andare la linguetta per fermare il
filo.
5 Ripetere i passi da 2 a 4 per inserire i fili
dell’antenna AM ad anello nel terminale GND.
6 Installare l’antenna lontana dal ricevitore e
dai cavi dei diffusori.
Durante l’ascolto della radio, far girare la testata
dell’antenna fino a trovare l’angolo di ricezione
migliore.
1 Collegare l’antenna FM interna in dotazione
alla presa FM del ricevitore.
2 Installare l’antenna lontana dal ricevitore e
dai cavi dei diffusori.
Collegamento delle antenne
Collegamento di un’antenna AM a
telaio
Nota
LR
LR
SPEAKERS
DOCK
CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
75
UNBAL.
6 MIN / SPEAKER
Antenna
FM interna
(inclusa)
Antenna a
telaio AM
(inclusa)
Terra
(terminale GND)
Collegamento di un’antenna FM
