RACCORDEMENT DU SYSTÈME
12 Fr
Avant de raccorder le système, veuillez lire attentivement la procédure et les remarques. Pour de plus amples
informations sur les enceintes (NX-E800), reportez-vous au mode d’emploi qui les accompagne.
Ne raccordez le câble d’alimentation de l’ampli-tuner, du lecteur de CD ou des autres appareils à la prise secteur que lorsque tous les
appareils sont raccordés.
1 Reliez les prises CD (L/R) de l’ampli-tuner aux prises LINE OUT (L/R) du lecteur de CD avec le câble audio à fiche
cinch fourni.
2 Reliez la prise de connexion du système (TO CDX-E410) sur l’ampli-tuner à la prise de connexion du système (TO
RX-E410) sur le lecteur de CD avec le câble de commande du système fourni.
3 Raccordez les bornes d’enceinte (G) de l’ampli-tuner aux bornes de l’enceinte gauche et les bornes d’enceintes (D) de
l’ampli-tuner aux bornes de l’enceinte droite avec les câbles d’enceintes fournis avec la paire d’enceintes (NX-E800).
Voir page 13 pour le détail.
y
• La connexion par le câble de commande du système permet de transmettre les signaux de commande de l’ampli-tuner au lecteur de CD.
• Si vous voulez raccorder un amplificateur à entrée numérique au lieu du RX-E410, utilisez les prises DIGITAL OUT (COAXIAL ou
OPTICAL) du lecteur de CD.

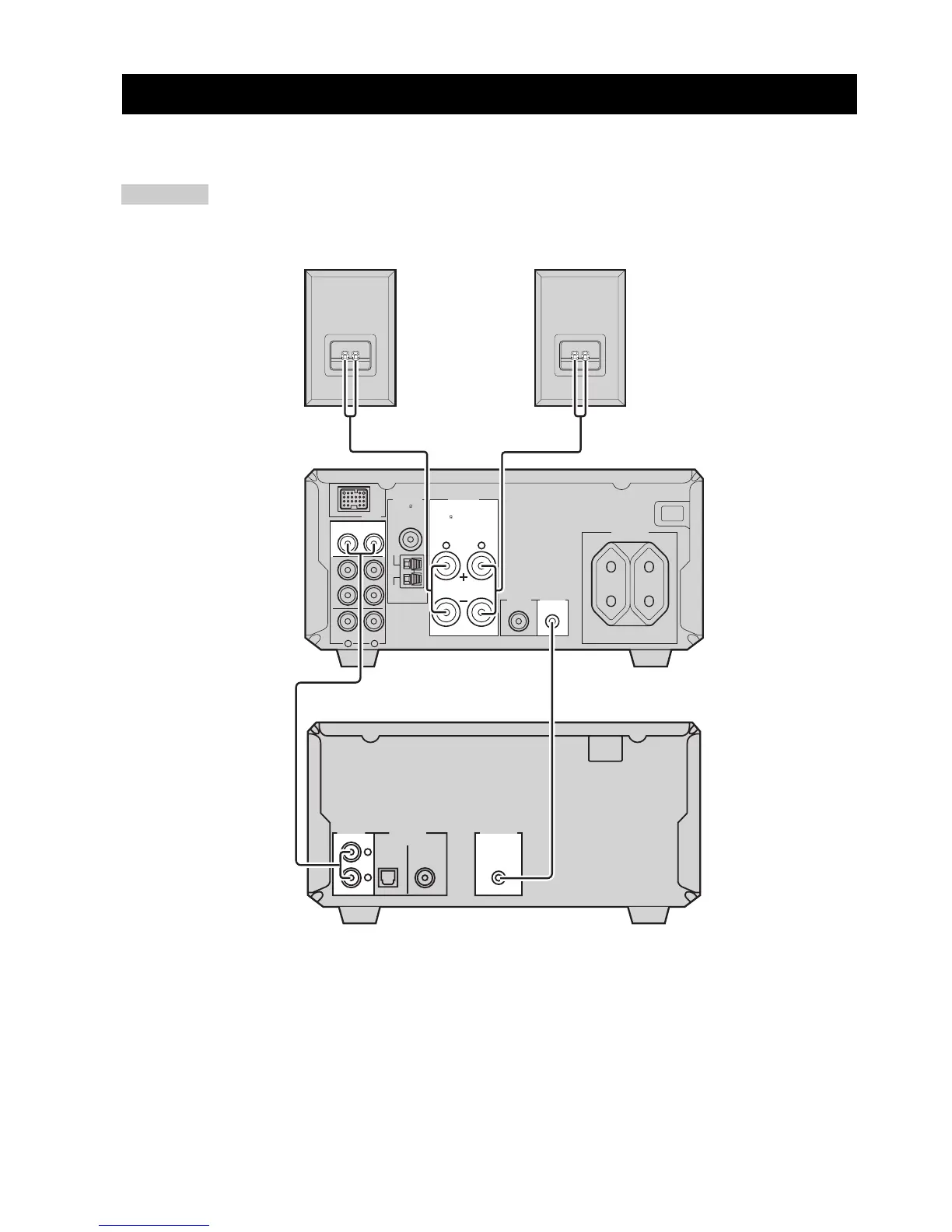

Raccordement du système
Remarque
LR
LR
MAINS
SPEAKERS
DOCK
CD
TAPE/MD
AUX
OUT
IN
FM
GND
AM
ANTENNA
75
UNBAL.
TO CDX-E410
SUBWOOFER
OUT
100W MAX. TOTAL
AC OUTLETS
SWITCHED
6
MIN / SPEAKER
L
R
LINE OUT
OPTICAL COAXIAL
DIGITAL OUT TO RX-E410
MAINS
1
3
3
2
Ampli-tuner (RX-E410)
(Modèle pour l’Europe)
Lecteur de CD (CDX-E410)
Enceinte gauche
(NX-E800)
Enceinte droite
(NX-E800)
