Yamaha MOTIF XS6 Service Manual

MOTIF XS6/MOTIF XS7/MOTIF XS8
14

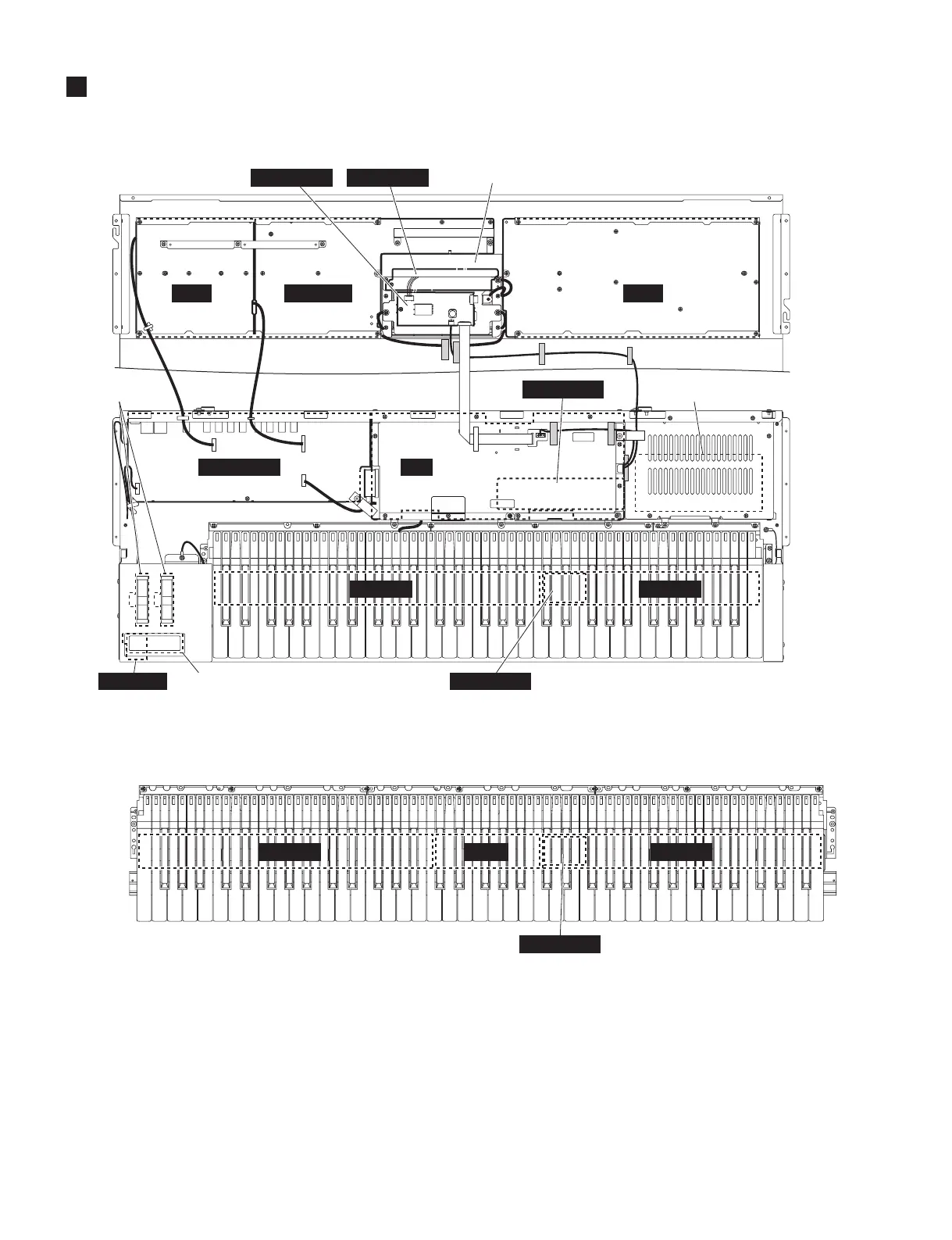

CIRCUIT BOARD LAYOUT（ユニットレイアウト）
PNA PNC
DM
PNB-PN
PNB-BLG
LCD
（液晶ディスプレイ）
JKAN-LC
MK61L MKH-D
JKAN-JA
• MOTIF XS6/XS7
<XS7 Keyboard assembly (FSX鍵盤) >
* This figure shows the MOTIF XS6.
（このイラストはMOTIFXS6を表しています。）
PNB-RB
Powewr supply unit
（電源ユニット）
Wheel assembly
（ホイールAss’y）
Touch volume
（タッチボリューム）
MKC MKH-DMK76L
EMKS-FD
EMKS-FD
JKAN-ML

Yamaha MOTIF XS6 Specifications

General

Polyphony	128 notes
Wave ROM	355MB (when converted to 16-bit linear format)
Type	Workstation Synthesizer
Keyboard	61 keys
Voices	1, 024 normal voices + 64 drum kits
Effects	Reverb x 9 types, Chorus x 22 types
Sequencer	16 tracks
Display	320 x 240 dot, backlit LCD
Connectors	MIDI IN/OUT/THRU, USB TO HOST, USB TO DEVICE
Storage	USB storage device
