Yamaha PC9501N - Panel Layout; Front Panel; Rear Panel

PC9501N
5

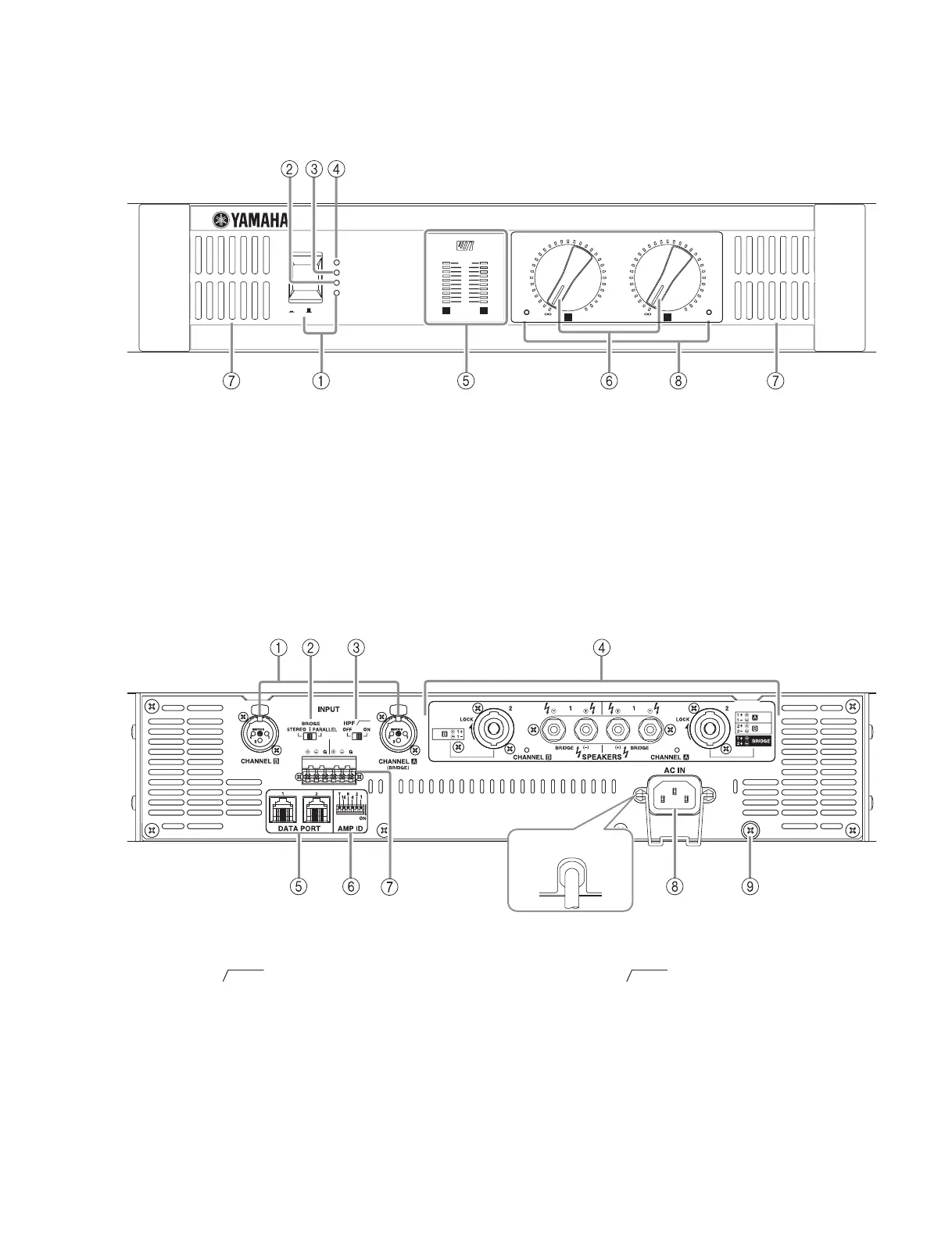

■ PANEL LAYOUT（パネルレイアウト）
• Front Panel（フロントパネル）
1 POWER/STAND-BY switch and indicator
2 REMOTE indicator
3 PROTECTION indicator
4 TEMP indicator
5 Level meters
6 Volume knobs
7 Air intakes
8 Security cover
1 POWER/STAND-BY
スイッチ、インジケーター
2 REMOTE インジケーター
3 PROTECTION インジケーター
4 TEMP インジケーター
5 レベルメーター
6
ボリュームツマミ
7 吸気口
8 セキュリティカバー
• Rear Panel（リアパネル）
1 XLR inputs
2 MODE switch
3 HPF switches
4 SPEAKERS jacks
5 DATA PORT jacks
6 AMP ID switch
7 Euroblock connector
8 AC inlet (except PC9501N (J))
9 GND terminals
1 XLR
入力端子
2 MODEスイッチ
3 HPF スイッチ
4 SPEAKERS端子
5 DATA PORT端子
6 AMP ID スイッチ
7 ユーロブロックコネクター
8 AC インレット（PC9501N (J) を除く）
9 GND 端子
TEMP
PROTECTION
REMOTE
POWER/STAND-BY
OFFON/
EEEngine
CLIP
8
6
9
12
15
18
21
24
27
-dB
A B
14
12
10
8
6
4
2
0
16
18
20
25
30
35
50
14
12
10
8
6
4
2
0
16
18
20
25
30
35
50
POWER AMPLIFIER
-dB
A B
PC 9501N
20Hz
In case of PC9501N (J)
（ PC9501N (J) の場合）
20 Hz 20 Hz
